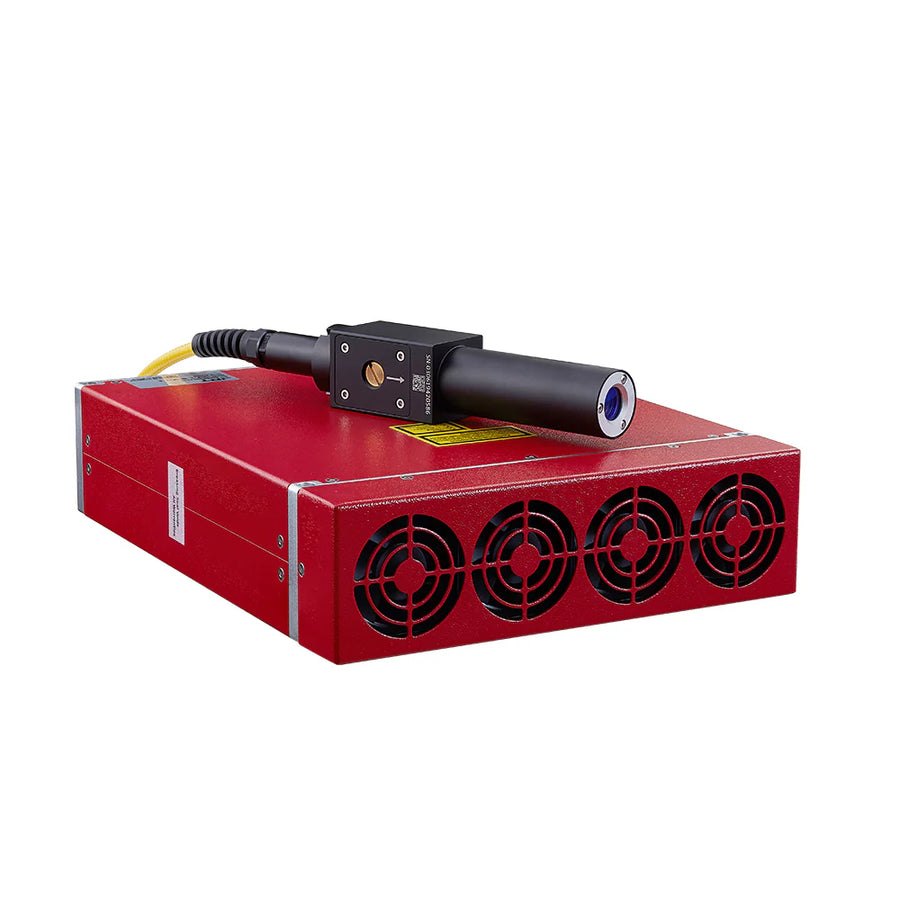

JPT YDFLP-E2-60-M7-M-R

Die JPT YDFLP-E2-60-M7-M-R ist eine gepulste Faserlaserquelle in MOPA-Architektur mit 60 W mittlerer Ausgangsleistung. Sie gehört zur luftgekühlten M7-Serie (20–100 W) und ist als OEM-Komponente für den Einbau in Markier-, Gravier- und Reinigungssysteme ausgelegt. Die Ansteuerung erfolgt über gängige Markiersoftware wie EZCAD.

Technische Einordnung

MOPA steht für Master Oscillator Power Amplifier. Anders als bei Q-Switch-Quellen lassen sich Pulsdauer und Pulsfolgefrequenz unabhängig voneinander einstellen. Laut JPT-Datenblatt der M7-Serie (20–100 W) ist die Pulsdauer von 2 bis 500 ns und die Pulsfolgefrequenz von 1 bis 4.000 kHz einstellbar; die maximale Pulsenergie beträgt 2 mJ, die Strahlqualität M² < 1,5. Die Emissionswellenlänge beträgt 1064 nm. Mit 60 W mittlerer Leistung eignet sich die Quelle für höhere Markiergeschwindigkeiten, tiefere Gravuren und Abtragprozesse. Für Prozesse mit kontinuierlichem Energieeintrag, etwa das Schneiden oder Schweißen dickerer Metalle, ist eine gepulste Quelle nicht ausgelegt; dafür kommen CW-Faserlaserquellen zum Einsatz.

Einsatzgebiete

• Beschriften und Gravieren von Metallen wie Edelstahl, Aluminium, Kupfer und Messing
• Tiefgravur, zum Beispiel von Fahrzeug-Identifizierungsnummern
• Farbmarkierung auf Edelstahl und Titan
• Beschriften von Kunststoffen, zum Beispiel ABS, Polycarbonat und PVC
• Oberflächenbearbeitung und Feinreinigung

Integration

Die Quelle wird über das armierte Lichtleitkabel (Länge 3 m laut Herstellerangabe) mit dem Scannerkopf verbunden und über die Markiersoftware angesteuert (EZCAD-kompatibel). Die Kühlung erfolgt über Luft; ein Kaltwassersatz ist nicht erforderlich. Die Versorgungsspannung der Laserquelle beträgt laut JPT-Datenblatt 24 V DC; das Netzteil ist Bestandteil des Markiersystems. Die Abmessungen betragen 253,3 × 205 × 75 mm bei einem Gewicht von 4,1 kg. Scannerkopf, F-Theta-Objektiv, Steuerkarte und Software müssen auf die Quelle abgestimmt sein. Bitte gleichen Sie die Konfiguration Ihres Systems vor der Bestellung mit uns ab.

Lieferumfang

• Faserlaser-Modul JPT YDFLP-E2-60-M7-M-R
• Anschlusskabel (Standard-Set)
• Benutzerhandbuch

Sicherheit

Laserprodukt der Klasse 4. Die Strahlung bei 1064 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen, auch durch Streu- und Reflexionsstrahlung. Der Betrieb ist ausschließlich in einem eingerichteten Laserschutzbereich beziehungsweise in einer geschlossenen Schutzeinhausung, durch unterwiesenes Personal, unter Bestellung eines Laserschutzbeauftragten und mit geeigneter persönlicher Schutzausrüstung zulässig. Die Laserschutzbrille muss für Wellenlänge und Leistung der Quelle ausgelegt sein. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
