Desktop-Laserbeschrifter 20W mit Maxphotonics X Series oder Raycus QS Laserquelle

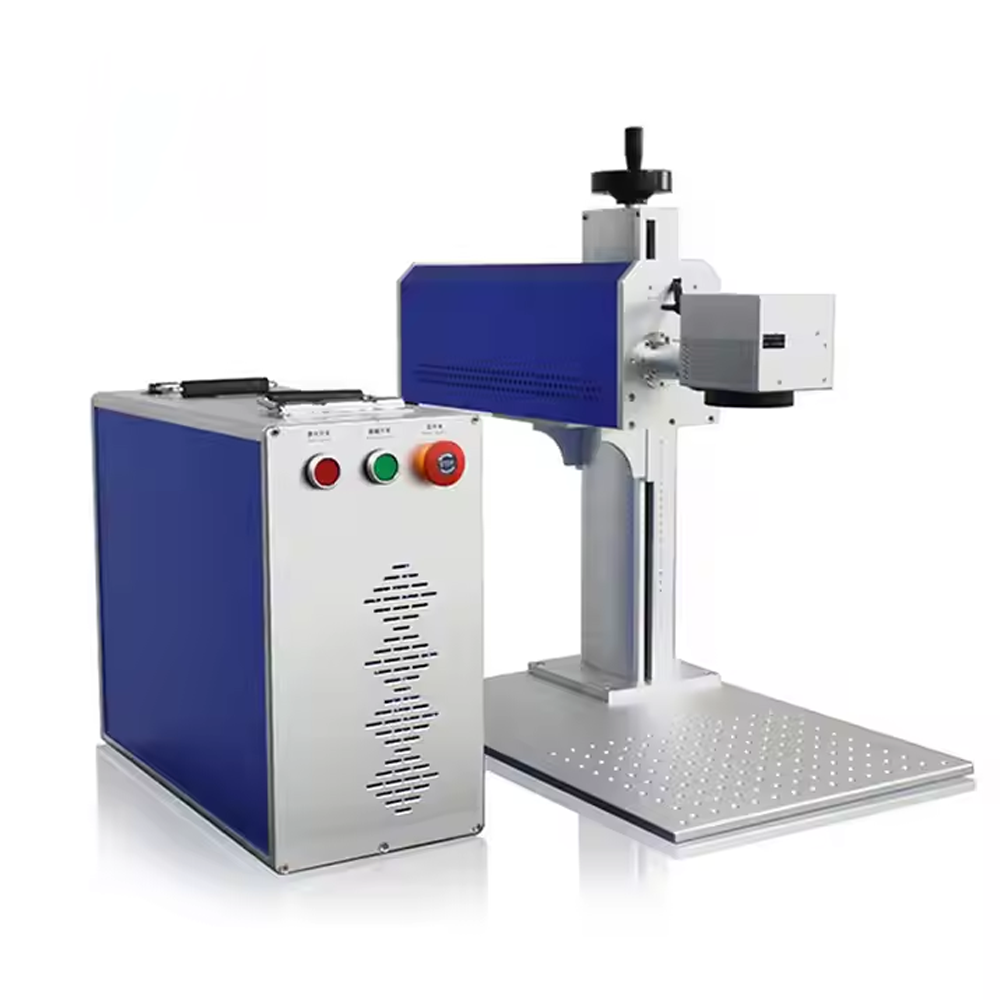

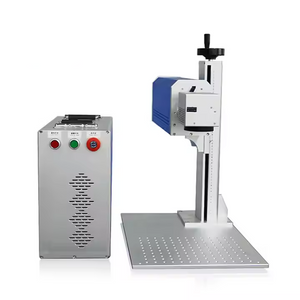

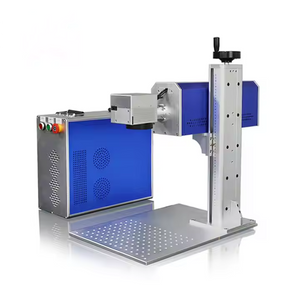

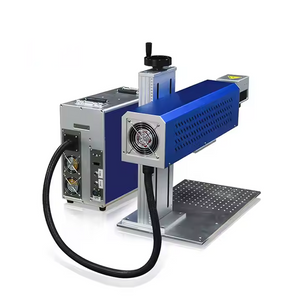

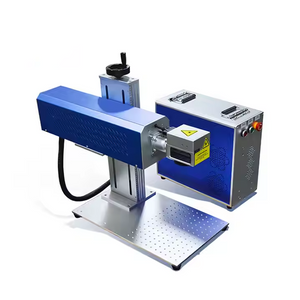

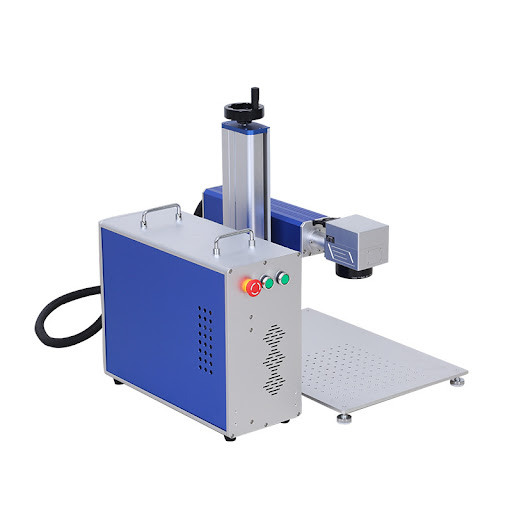

Kompakter Desktop-Laserbeschrifter für den Arbeitsplatz. Das Gerät vereint eine luftgekühlte Faserlaserquelle mit 20 W (wahlweise Maxphotonics X Series oder Raycus QS), einen Galvo-Scankopf mit F-Theta-Objektiv der Brennweite 163 mm und eine Steuerung, die über USB mit der Markiersoftware EZCAD2 angesprochen wird. Das Gerät ist offen aufgebaut und nicht eingehaust.

Leistungsvarianten

Der Desktop-Laserbeschrifter ist mit 20, 30 und 50 W erhältlich. Die Laserquelle stammt wahlweise von Maxphotonics (X Series) oder Raycus (QS); beide arbeiten bei 1064 nm nach dem Q-Switch-Prinzip. Die Pulsdauer ist dabei bauartbedingt festgelegt, einstellbar sind im Wesentlichen Leistung und Pulsfrequenz. Q-Switch-Quellen sind auf die klassische Metallmarkierung ausgelegt. MOPA-Quellen wie die JPT M7 erlauben demgegenüber eine frei wählbare Pulsdauer und damit zusätzliche Anwendungen wie kontrastreiche Markierungen auf Kunststoffen und Farbmarkierungen auf Edelstahl; entsprechende Systeme führen wir als eigene Modelle. Eine höhere Leistungsstufe verkürzt Taktzeiten und erlaubt tiefere Gravuren.

Einsatzgebiete

• Dauerhafte Kennzeichnung von Bauteilen aus Metall
• Seriennummern, Data-Matrix- und QR-Codes, Logos
• Markierung von Werkzeugen und Kleinteilen
• Gravur auf Kunststoffen und Leder

Ausstattung

• Faserlaserquelle 20 W, Wellenlänge 1064 nm, luftgekühlt
• Galvo-Scankopf mit F-Theta-Objektiv, Brennweite 163 mm
• Markiersoftware EZCAD2, Anbindung über USB
• Kompakte Tischbauform mit geringem Platzbedarf

Lieferumfang

• Desktop-Laserbeschrifter mit Faserlaserquelle 20 W (Maxphotonics X Series oder Raycus QS)
• Software EZCAD2

Ein Rechner zur Ansteuerung über USB gehört nicht zum Standardumfang. Den genauen Lieferumfang bestätigen wir Ihnen vor Auftragserteilung.

Betriebsvoraussetzungen

Für den Betrieb benötigen Sie einen Netzanschluss mit 230 V (Schuko) und einen tragfähigen Arbeitstisch. Die Laserquelle ist luftgekühlt, ein externer Kaltwassersatz entfällt. Zur Bedienung ist ein Rechner mit freiem USB-Anschluss erforderlich. Entstehen bei Ihrer Anwendung Rauch, Stäube oder Partikel, ist eine geeignete Absaugung mit Filterstufe vorzusehen. Der Arbeitsplatz muss als Laserbereich abgegrenzt werden können.

Verschleißteile

Wesentliches Verschleißteil im laufenden Betrieb ist das Schutzglas des F-Theta-Objektivs. Es schützt die Optik vor Spritzern und Prozessrückständen und wird bei Verschmutzung oder Beschädigung getauscht. Passende Schutzgläser sowie weitere Ersatz- und Verschleißteile finden Sie im Shop.

Service, Schulung und Beratung

Wir beraten Sie vor dem Kauf zur Auslegung und führen auf Wunsch Markierproben mit Ihren Bauteilen durch. Nach der Lieferung übernehmen wir Einweisung und Schulung Ihres Personals einschließlich Laserschutz und betreuen Sie bei Wartung und Ersatzteilversorgung. Eine Finanzierung ist möglich; sprechen Sie uns dazu an.

Sicherheit

Es handelt sich um ein offenes Lasersystem der Klasse 4. Der Betrieb ist nur mit geeigneten Schutzmaßnahmen zulässig: abgegrenzter Laserbereich, geeignete Laserschutzbrille und weitere persönliche Schutzausrüstung, unterwiesenes Personal sowie eine bestellte Laserschutzbeauftragte oder ein bestellter Laserschutzbeauftragter. Beachten Sie die Anforderungen der OStrV und der TROS Laserstrahlung. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
