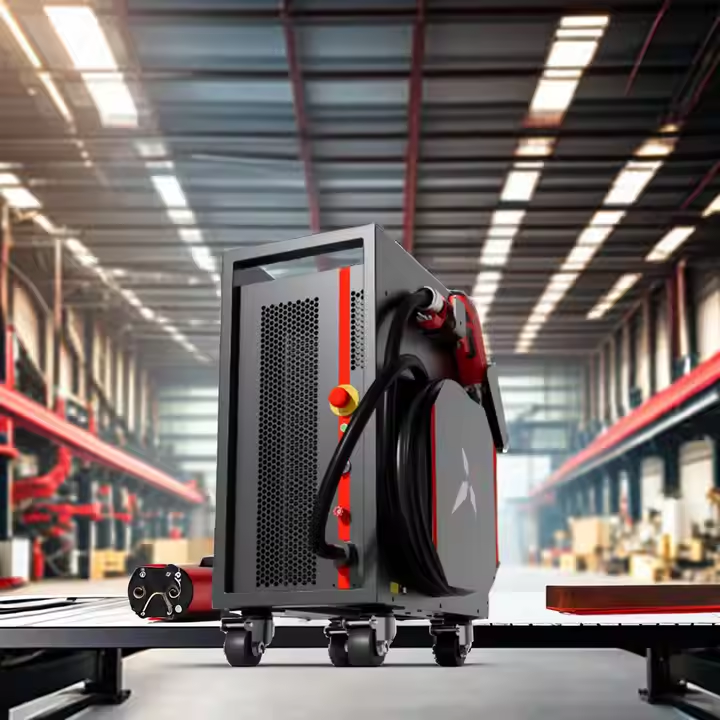

BD-X-Serie Laserschweissgerät

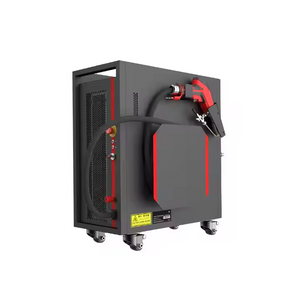

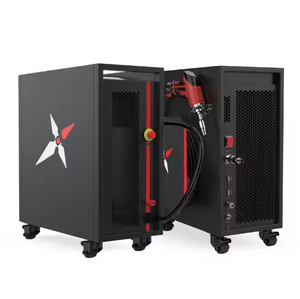

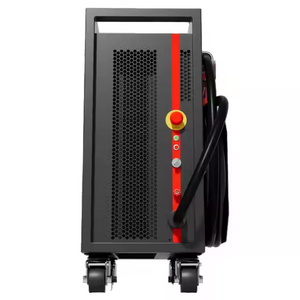

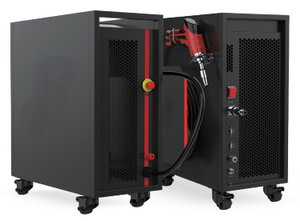

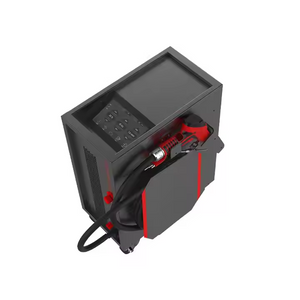

Die BD-X-Serie sind handgeführte Laserschweißgeräte auf Basis einer Faserlaserquelle. Die Geräte sind luftgekühlt, fahrbar und werden über ein 7-Zoll-Touch-HMI bedient. Sie sind für reproduzierbare Schweißnähte in Werkstatt, Fertigung und Service ausgelegt.

Leistungsvarianten

Die Serie umfasst drei Modelle, die sich in der erreichbaren Einschweißtiefe unterscheiden:

• BD-X3: bis 3 mm Einschweißtiefe
• BD-X5: bis 5 mm Einschweißtiefe

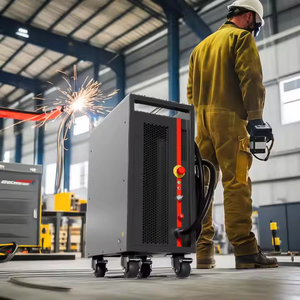

• BD-X7: bis 8 mm Einschweißtiefe

Die Angaben sind Orientierungswerte. Die tatsächlich erreichbare Tiefe hängt von Werkstoff, Nahtart, Spaltmaß, Schutzgas und Prozessparametern ab. Welches Modell zu Ihrem Bauteilspektrum passt, klären wir vor der Bestellung mit Ihnen, auf Wunsch anhand Ihrer Musterteile.

Einsatzgebiete

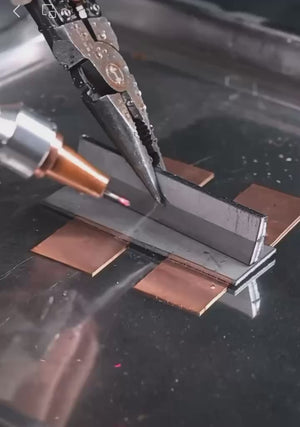

• Verzugsarmes Schweißen von Stahl, Edelstahl und Aluminium
• Sichtnähte mit geringem Nacharbeitsbedarf
• Baugruppenfertigung im Metallbau
• Reparatur- und Instandhaltungsschweißungen
• Service-Einsätze, bei denen keine Wasserkühlung verfügbar ist

Ausstattung

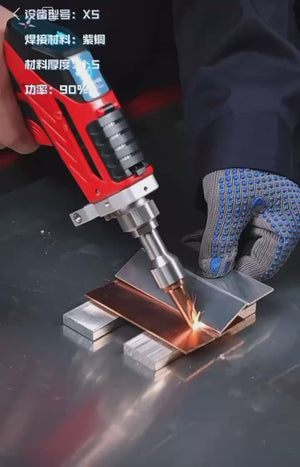

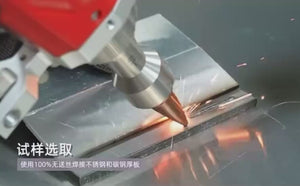

• Faserlaserquelle mit handgeführtem Schweißkopf

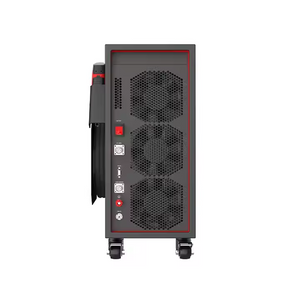

• Luftkühlung, kein externer Wasserkühler erforderlich
• 7-Zoll-Touch-HMI: Werkstoff und Materialdicke auswählen, die Parameter werden daraus erzeugt
• Einstellbare Wobble-Frequenz und Wobble-Breite für Nahtbild und Spaltüberbrückung
• Status- und Alarmüberwachung, unter anderem für Gasdruck und Temperaturen

Lieferumfang

• Laserschweißgerät der BD-X-Serie im gewählten Modell
• Handgeführter Schweißkopf mit Faser
• Steuerung mit Touch-HMI
• Dokumentation und Einweisung

Zubehör wie Drahtvorschub, zusätzliche Düsen und Schutzgläser wird nach Einsatzfall konfiguriert. Der verbindliche Lieferumfang ergibt sich aus dem Angebot.

Betriebsvoraussetzungen

Durch die Luftkühlung entfällt ein externer Wasserkühlkreis; halten Sie die Lüftungsöffnungen frei. Die konkreten Anschlusswerte hängen vom gewählten Modell ab und werden vor der Lieferung mit Ihnen abgestimmt. Benötigt werden außerdem Schutzgas (üblicherweise Argon oder Stickstoff) mit Druckminderer und ein Arbeitsplatz mit ausreichender Absaugung, da beim Schweißen Rauch und Partikel entstehen. Der Arbeitsbereich muss als Laserbereich abgegrenzt werden.

Verschleißteile

Regelmäßig zu tauschen sind das Schutzglas im Schweißkopf, die Schweißdüsen und die zugehörigen Dichtringe. Bei Betrieb mit Zusatzdraht kommen Drahtvorschubseele und Drahtzuführungsdüsen hinzu; je nach Nutzung außerdem Kollimations- und Fokussierlinsen. Passende Verschleißteile führen wir lagernd. Welches Teil in Ihrem Kopf verbaut ist, bestätigen wir Ihnen über den Foto-Check.

Service, Schulung und Beratung

Wir beraten Sie zur Modellauswahl anhand Ihres Bauteilspektrums, auf Wunsch mit Vorführung. Einweisung und Schulung einschließlich Laserschutz führen wir bei Übergabe durch. Wartung, Ersatzteile und Support erhalten Sie über unseren Service. Zu Finanzierung, Leasing und Mietkauf beraten wir Sie auf Anfrage.

Sicherheit

Die BD-X-Serie besteht aus offenen, handgeführten Lasersystemen der Klasse 4. Der Betrieb ist nur in einem abgegrenzten Laserbereich, durch unterwiesenes Personal und mit persönlicher Schutzausrüstung zulässig, insbesondere mit einer geeigneten Laserschutzbrille sowie Schutzhandschuhen und Schutzkleidung. Als Betreiber sind Sie zur Gefährdungsbeurteilung und zur Bestellung eines Laserschutzbeauftragten verpflichtet. Informationen und Vorlagen finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
