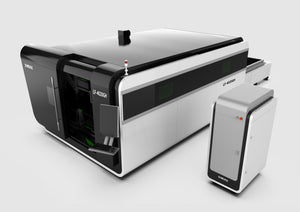

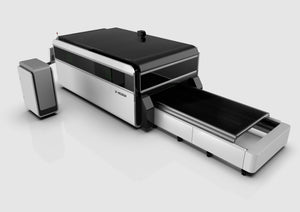

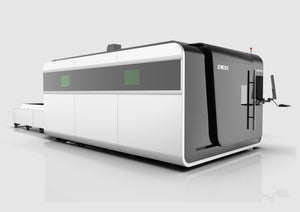

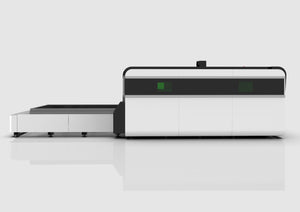

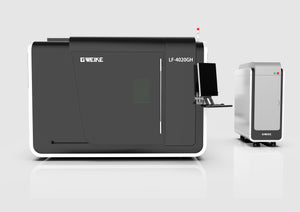

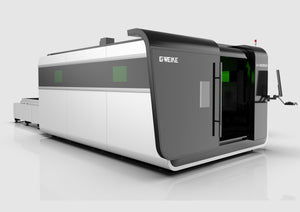

LF4020GH – Hochleistungs-Faserlaserschneidmaschine
Die LF4020GH ist eine hochpräzise Faserlaserschneidmaschine für industrielle Anwendungen. Mit ihrer leistungsstarken Technologie ermöglicht sie das Schneiden verschiedenster Metallmaterialien mit höchster Präzision und Geschwindigkeit.
Technische Daten
- Modell: LF4020GH
- Maximale Bearbeitungsfläche: 4000 × 2000 mm
- X-Achsen-Verfahrweg: 2000 mm
- Y-Achsen-Verfahrweg: 4000 mm
- Z-Achsen-Verfahrweg: 290 mm
- Positioniergenauigkeit (X/Y-Achse): ±0,03 mm
- Wiederholgenauigkeit (X/Y-Achse): ±0,02 mm
- Max. Verfahrgeschwindigkeit (X/Y): 200 m/min
- Max. Schneidgeschwindigkeit (X/Y): 200 m/min
- Max. Beschleunigung (X/Y): 2G
- Antriebsart: Doppelantrieb mit Zahnstangenantrieb
- Motorleistung (X-Achse): 1,3 kW
- Motorleistung (Y-Achse): 2,9 kW × 2
- Motorleistung (Z-Achse): 0,75 kW
- Wechselzeit des Arbeitstisches: 15-17 Sekunden
- Führungsbreite der Schiene: 35 mm
- Maximale Traglast des Arbeitstisches: 5500 kg
- Vollständig geschlossene Schutzkabine: Ja
- Schmierung: Automatische Ölschmierung
- Verfügbare Laserleistung: 6000 – 30000 W
- Maschinenabmessungen: ca. 12000 × 4018 × 2755 mm
- Gesamtgewicht: ca. 16000 kg
Hauptkomponenten
- Laserquelle: Raycus / IPG
- Laser-Kopf: PRECITEC / Boci BLT
- Maschinenkörper: GWEIKE
- Zahnstangengetriebe: TAIWAN YYC
- Reduziergetriebe: Frankreich Motoreducer
- X/Y/Z-Achsen-Motoren: Inovance
- Rauchabzugssystem: China
- Führungsschienen: Taiwan HIWIN
- Elektronische Komponenten: Frankreich Schneider
- Pneumatische Komponenten: Japan SMC
- Steuerungssystem: Cypcut
- Wasserkühler: S&A Water Chiller
- Schutzabdeckung: GWEIKE
- Austauschbarer Arbeitstisch: GWEIKE
- 4. Generation Aluminiumträger: GWEIKE
- Automatische Höhenanpassung: Cypcut FSCUT6000
- Automatische Schmierung: China
- Industriecomputer: HP
Vorteile der LF4020GH
✅ Hohe Schneidgeschwindigkeit durch leistungsstarke Faserlaserquelle
✅ Präzise Verarbeitung dank hochwertiger Komponenten und stabiler Maschinenkonstruktion
✅ Automatische Funktionen für Schmierung, Höhenanpassung und Materialhandling
✅ Große Arbeitsfläche von 4000 × 2000 mm für flexible Bearbeitungsmöglichkeiten
✅ Hohe Effizienz mit bis zu 30 kW Laserleistung für maximale Produktivität
| Laserleistung |
12kW, 20kW, 30kW, 40kW |
|---|
Achtung: Laserklasse 4
Nur für Gewerbetreibende: Produkte und Bauteile dieser Laserklasse sind ausschließlich für den gewerblichen Einsatz vorgesehen.
Einsatz nur durch unterwiesene Personen: Der Betrieb und die Nutzung sind ausschließlich Personen gestattet, die gemäß den gesetzlichen Vorschriften speziell unterwiesen wurden.
Strikte Einhaltung von Schutzmaßnahmen: Der Umgang mit Lasergeräten der Klasse 4 erfordert die Umsetzung aller vorgeschriebenen Schutzmaßnahmen. Dazu zählen insbesondere geeignete persönliche Schutzausrüstung (z. B. Laserschutzbrillen), technische Sicherheitsvorkehrungen sowie organisatorische Maßnahmen.
Arbeitsschutz beachten: Es gelten die Bestimmungen des Arbeitsschutzes gemäß den geltenden Vorschriften (z. B. der DGUV Vorschrift 11 oder EN 60825-1).
Gefahr bei unsachgemäßer Nutzung: Laser der Klasse 4 stellen ein erhebliches Risiko für Augen und Haut dar und können Brände verursachen. Unsachgemäßer Umgang kann zu schweren Verletzungen oder Sachschäden führen.
Hinweis: Vor der Inbetriebnahme ist eine umfassende Gefährdungsbeurteilung durchzuführen, und es sind alle Sicherheitsanforderungen einzuhalten.
