Kurz gesagt: In einen SUP23T-Handschweißkopf gehört ein rundes Schutzglas mit Ø 18 mm und 2 mm Dicke aus Quarzglas (Fused Silica), antireflex-beschichtet für 1064–1080 nm. Es ist das letzte optische Element vor dem Werkstück und ein reines Verschleißteil. Entscheidend sind drei Dinge: der richtige Durchmesser (18 mm), die richtige Dicke (2 mm) und eine Beschichtung, die zur Wellenlänge und zur Laserleistung passt.
Der SUP23T ist einer der am weitesten verbreiteten handgeführten Faserlaser-Schweißköpfe – häufig als 4-in-1-Kopf zum Schweißen, Reinigen und Schneiden, meist mit Single-Wobble und bis rund 3.000 W. Genau deshalb erreichen uns dazu besonders viele Anfragen wie „Welches Schutzglas hat der SUP23T?“ oder „Welches Schutzglas brauche ich für einen SUP23T Schweißkopf?“. Dieser Ratgeber beantwortet das kompakt und ordnet das Schutzglas in die gesamte Optik des Kopfes ein.
Welches Schutzglas passt in einen SUP23T?

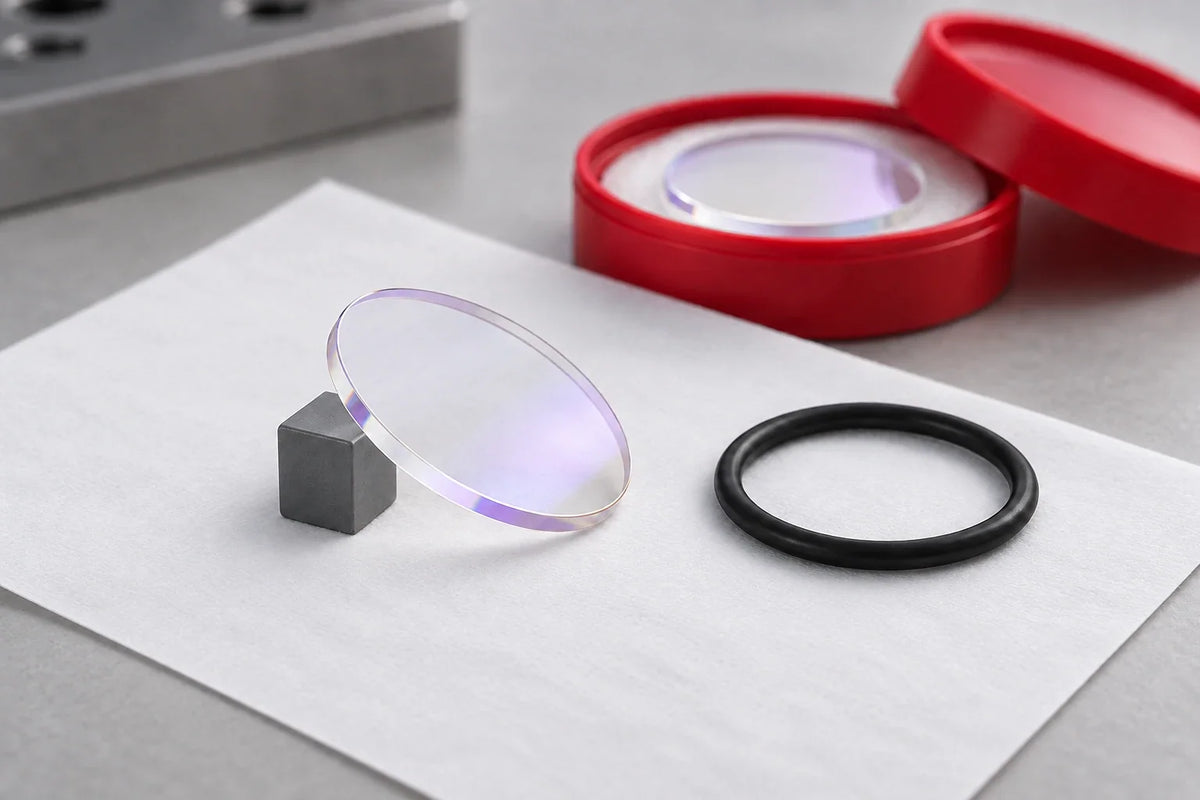

Der SUP23T nutzt ein Schutzglas der Abmessung Ø 18 × 2 mm. Das ist eine plane Quarzglasscheibe ohne optische Brechkraft – sie fokussiert nicht, sondern dient allein als „Opferglas“. Ihre Aufgabe: Spritzer, Metalldampf und Rauch aus dem Schmelzbad abfangen, bevor sie die deutlich teurere Fokussierlinse erreichen. Ein Schutzglas kostet einen Bruchteil einer Fokussierlinse, schützt aber genau diese – deshalb wird es bewusst regelmäßig getauscht.
Beim Nachkauf zählt nicht nur das Maß. Achte auf die Antireflex-Beschichtung passend zur Wellenlänge (Faserlaser arbeiten typischerweise bei 1064–1080 nm) und auf eine Beschichtung, die für deine Leistungsklasse ausgelegt ist. Für den SUP23T sind Varianten für den üblichen 3-kW-Betrieb ebenso erhältlich wie höher belastbare Ausführungen. Ist das Glas zu dünn oder zu dick, sitzt es nicht sauber in der Kassette und dichtet den Kopf nicht richtig ab.
Welche Optik steckt sonst noch im SUP23T?
Das Schutzglas ist nur eines von drei optischen Elementen im Kopf. Wer Ersatzteile bestellt, verwechselt sie leicht – hier die typische Bestückung eines SUP23T im Überblick:
| Bauteil | Typisches Maß | Funktion |
|---|---|---|
| Kollimationslinse | Ø 16 × 5 mm, F60 | Richtet den aus der Faser austretenden Strahl parallel aus |
| Fokussierlinse | Ø 20 × 4,5 mm, F150 (Schweißen) | Bündelt den Strahl auf den Bearbeitungspunkt; längere Brennweiten (z. B. F400/F600) für den Reinigungsbetrieb |
| Schutzglas | Ø 18 × 2 mm | Letztes Element vor dem Werkstück, schützt die Fokussierlinse – Verschleißteil |
| Dichtring | 21 × 15 × 2,7 mm | Dichtet die Schutzglaskassette gegen Prozessgas, Rauch und Spritzer ab |
Richtwerte für die gängige SUP23T-Baureihe. Prüfe im Zweifel das ausgebaute Teil bzw. deine Kopf-Dokumentation, da einzelne Baugruppen abweichen können.
Woran erkenne ich, dass das Schutzglas gewechselt werden muss?
Ein Schutzglas ist Verbrauchsmaterial – die Frage ist nicht ob, sondern wann. Tausche es, sobald du eines dieser Anzeichen siehst:
- Sichtbare Einbrände oder Anhaftungen (festgebrannte Spritzer, Beläge) auf der Glasoberfläche.
- Kratzer, matte oder trübe Stellen, die sich mit fachgerechter Reinigung nicht mehr entfernen lassen.
- Unruhigere oder schwächere Naht, geringere Einschweißtiefe bei unveränderten Parametern.
- Vermehrte Spritzer oder ein hörbares Knistern – ein Hinweis, dass Energie am verschmutzten Glas absorbiert wird.
Wichtig: Ein bereits eingebranntes Glas heizt sich lokal stark auf und kann reißen. Dann können Rauch und Spritzer bis zur Fokussierlinse durchschlagen – aus einem Ersatzteil für wenige Euro wird schnell ein teurer Optikschaden. Lieber ein Glas zu früh wechseln als eines zu spät.
Schutzglas am SUP23T wechseln – worauf achten?
Der Wechsel ist in wenigen Minuten erledigt, sauberes Arbeiten vorausgesetzt:
- Laser ausschalten und den Kopf abkühlen lassen.
- Schutzglaskassette bzw. Halter herausziehen – je nach Ausführung seitlich oder von unten.
- Neues Glas nur an der Kante und mit fusselfreien Handschuhen anfassen. Fingerabdrücke brennen sich beim ersten Schuss ein.
- Zustand des Dichtrings prüfen und bei Verschleiß mittauschen – ein undichter Kopf zieht sonst schneller Schmutz.
- Kassette wieder einsetzen, ohne die Verschraubung zu überdrehen. Anschließend eine kurze Kontrollnaht schweißen.
Eine ausführliche Schritt-für-Schritt-Anleitung inklusive der häufigsten Fehler findest du in unserem Beitrag Schutzglas wechseln am Faserlaser. Hast du keinen SUP23T, sondern einen anderen Kopf, hilft dir die allgemeine Übersicht Welches Schutzglas passt in meinen Laserkopf? beim Bestimmen des richtigen Maßes.
Passende Ersatzteile für den SUP23T
Diese Optiken passen zur SUP23T-Baureihe:
- Schutzglas Ø 18 × 2 mm (SUP23T) – das gesuchte Opferglas, in Ausführungen für unterschiedliche Leistungsklassen.
- Kollimationslinse Ø 16 × 5 mm, F60 (SUP23T)
- Fokussierlinse Ø 20 × 4,5 mm, F150 (SUP23T)
- Dichtring 21 × 15 × 2,7 mm (SUP23T)
Einen Gesamtüberblick bietet die Kollektion Schutzglas für die handgeführte Laserschweißoptik. Wenn du unsicher bist, welche Variante zu deiner Maschine und Leistung passt, sprich uns vor der Bestellung an – wir helfen dir bei der Zuordnung.
Häufige Fragen zum SUP23T-Schutzglas
Welches Schutzglas hat der SUP23T?
Der SUP23T verwendet ein planes Quarzglas-Schutzglas mit Ø 18 mm Durchmesser und 2 mm Dicke, antireflex-beschichtet für 1064–1080 nm. Es sitzt als letztes Element vor dem Werkstück in der Schutzglaskassette.
Welches Schutzglas brauche ich für einen SUP23T Schweißkopf?
Für den Nachkauf brauchst du drei Angaben: Durchmesser (18 mm), Dicke (2 mm) und eine Beschichtung passend zu Wellenlänge und Leistung. Für die übliche 3-kW-Klasse sind ebenso Varianten verfügbar wie für höhere Leistungen – im Zweifel die vorhandene Ausführung mit deiner Maschine abgleichen.
Und welche Düse bzw. Optik passt sonst dazu?
Zur SUP23T-Optik gehören außerdem eine Kollimationslinse (Ø 16 × 5 mm, F60) und eine Fokussierlinse (Ø 20 × 4,5 mm, für das Schweißen typischerweise F150). Für den Reinigungsbetrieb kommen längere Brennweiten wie F400 oder F600 zum Einsatz. Passende Schweiß- und Reinigungsdüsen richten sich nach deiner konkreten Kopf-Ausführung.
Welche Kollimationslinse hat der SUP23T?
Standardmäßig eine Kollimationslinse mit Ø 16 × 5 mm und Brennweite F60. Sie richtet den divergent aus der Faser austretenden Strahl parallel aus, bevor ihn die Fokussierlinse bündelt.
Wie oft muss ich das Schutzglas wechseln?
Das lässt sich nicht in festen Betriebsstunden angeben – es hängt von Material, Leistung, Spritzerbildung und Absaugung ab. Praktisch gilt: Sichtkontrolle vor jeder Schicht und Wechsel, sobald Einbrände, Trübung oder eine nachlassende Nahtqualität auftreten. Ein kleiner Vorrat an Ersatzgläsern vermeidet Stillstand.
Kann ich das Schutzglas reinigen statt zu wechseln?
Leichte Rückstände lassen sich mit fusselfreiem Optiktuch und geeignetem Reinigungsmittel entfernen. Sind die Spritzer aber bereits eingebrannt oder das Glas verkratzt, ist Reinigen zwecklos – dann muss das Glas getauscht werden, weil die Schädigung die Optik unter Last weiter aufheizt.
Autor: beam.deals Fachredaktion · Laseranwendungstechnik. Alle Maß- und Leistungsangaben sind Richtwerte für die gängige SUP23T-Baureihe; einzelne Köpfe können abweichen. Gleiche im Zweifel das ausgebaute Bauteil oder deine Maschinendokumentation ab oder frag uns vor der Bestellung.
