Kurz gesagt: Die Keramik am Faserlaser-Schneidkopf – oft auch Isolator oder Düsenhalter genannt – hält die Düse und trennt sie elektrisch vom geerdeten Kopf. Genau diese Isolation ist die Voraussetzung für die kapazitive Höhenregelung: Der Kopf misst den Abstand zwischen Düse und Blech. Ist die Keramik gerissen, mit Schweißspritzern belegt oder locker, bricht das Signal ein – die Schnittqualität leidet und der Kopf kann kollidieren.
Die Keramik ist ein reines Verschleißteil. Wer weiß, wozu sie dient und woran man ihren Zustand erkennt, vermeidet Ausschuss, Fehlermeldungen und Crashs. Dieser Ratgeber ordnet die Begriffe, erklärt die Funktion und zeigt, wann ein Wechsel fällig ist.
Wozu dient die Keramik am Laserschneidkopf?
Die Keramik sitzt vorne am Schneidkopf, zwischen Kopfkörper und Düse. Sie erfüllt zwei Aufgaben gleichzeitig:
- Sie hält die Düse mechanisch in Position – die Düse wird in die Keramik geschraubt.
- Sie isoliert elektrisch. Die Keramik trennt die elektrisch „geladene“ Düse vom geerdeten Kopfkörper. Über zwei Kontaktstifte gibt sie das Messsignal an die Sensorik weiter.
Die meisten Faserlaser-Schneidköpfe regeln den Abstand zum Blech kapazitiv: Düse und Werkstück bilden einen Kondensator, dessen Kapazität sich mit dem Abstand ändert. Damit diese Messung überhaupt funktioniert, muss die Düse sauber vom Rest des Kopfes isoliert sein – und diese Isolation liefert die Keramik. Verliert sie ihre Isolationswirkung, „verwischt“ das Abstandssignal, die Fokuslage wandert und der Kopf hält die eingestellte Höhe nicht mehr zuverlässig.
Keramik, Isolator oder Düsenhalter – ist das dasselbe?
In der Praxis meinen diese Begriffe meist dasselbe Bauteil. Hersteller und Händler benennen es unterschiedlich: „Keramik“ beschreibt das Material, „Isolator“ die elektrische Funktion und „Düsenhalter“ die mechanische. Im Shop findest du das Teil bei beam.deals unter Isolatoren / Keramik. Wichtig ist nicht der Name, sondern dass Bauform, Durchmesser und Gewinde zu deinem Kopf und zur Düse passen.
Woran erkenne ich, dass die Keramik getauscht werden muss?
Ein Teil der Symptome ist sichtbar, ein anderer zeigt sich erst im Schnittbild oder als Fehlermeldung. Diese Tabelle ordnet typische Anzeichen der wahrscheinlichen Ursache an der Keramik zu:
| Anzeichen | Wahrscheinliche Ursache | Maßnahme |
|---|---|---|
| Höhensensor-Alarm, „Kalibrierung fehlgeschlagen“ | Isolation gestört (Riss, Belag, lockerer Sitz) | Keramik prüfen, reinigen oder tauschen |
| Unruhige Höhenregelung, wandernde Fokuslage | Leitfähige Ablagerungen überbrücken die Isolation | Reinigen; bleibt es unruhig, tauschen |

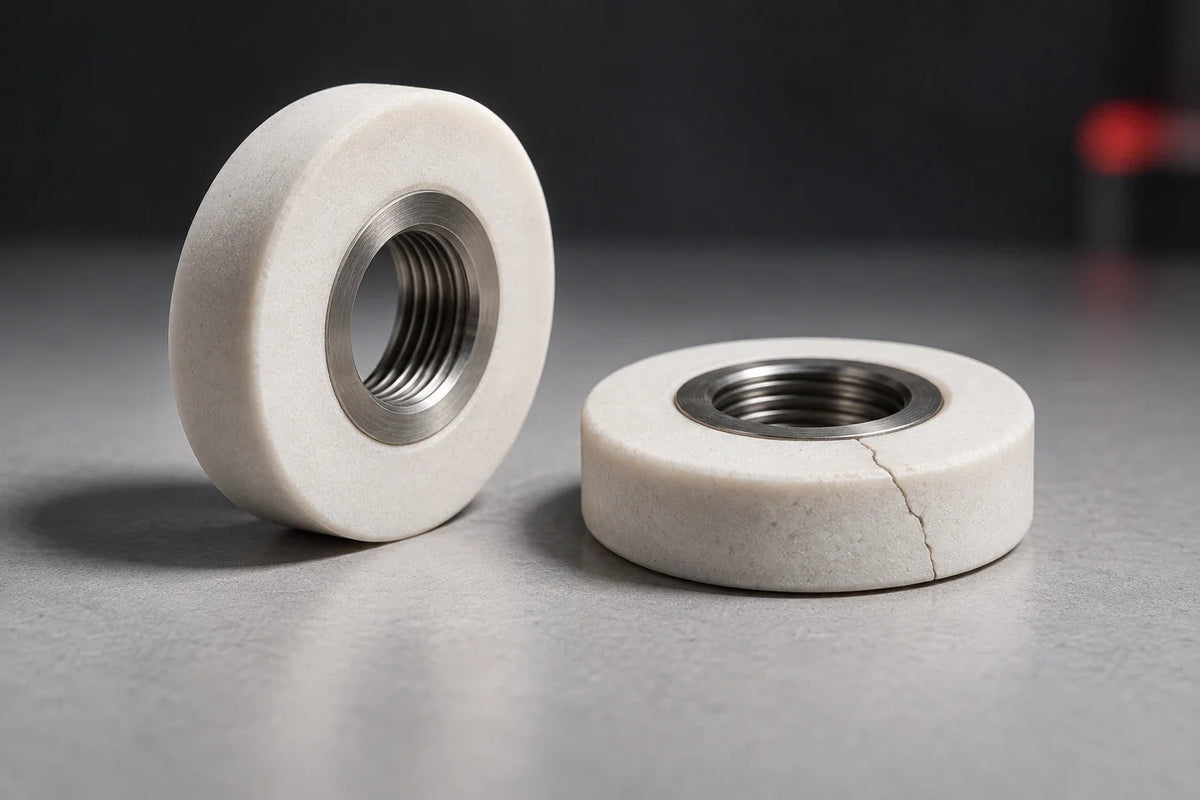

| Sichtbarer Riss oder Absplitterung | Mechanische Beschädigung, oft nach Kollision | Sofort tauschen |
| Düse sitzt schief oder wackelt | Keramik-Aufnahme ausgeschlagen oder locker | Keramik tauschen, Sitz kontrollieren |
| Graue „Tracking“-Spuren auf der Keramik | Kriechströme durch Verschmutzung | Mit Isopropanol reinigen, bis sie wieder hell ist |
Als Richtwert gilt: Feine Beläge und Tracking-Spuren lassen sich zunächst mit Isopropanol entfernen – die Keramik sollte danach wieder hell und sauber sein. Risse, Absplitterungen oder eine ausgeschlagene Düsenaufnahme sind dagegen ein klarer Fall für den Austausch. Auch schon ein Haarriss, der mit bloßem Auge kaum zu sehen ist, kann unter dem hohen Gasdruck aufgehen und das Messsignal stören. Nach jeder Kollision lohnt ein prüfender Blick, weil Schäden nicht immer sofort sichtbar sind.
Welche Keramik passt zu meinem Schneidkopf?
Die passende Keramik richtet sich nach drei Merkmalen:
- Kopf-Modell: z. B. Raytools BT240 / BM111 / BM114 oder ein anderes Fabrikat. Der Kopf gibt die Bauform vor.
- Außendurchmesser (D): die Keramik muss formschlüssig in die Aufnahme passen.
- Gewinde (M): etwa M8, M11 oder M14 – es muss zur verwendeten Düse passen, denn Düse und Keramik bilden ein System.
Weil Keramik und Düse zusammenspielen, solltest du beide gemeinsam betrachten. Passende Teile findest du bei den Isolatoren / Keramik und den Laser-Schneiddüsen. Konkrete Beispiele: der Isolator D32-C-12 M14 für BT240/BM111/BM114-Köpfe oder der Isolator D28-C12 M11 für BT220 und verwandte Köpfe; die dazu passende Düse ist z. B. die Laserschneiddüse D32-A-15-S M14. Wenn du unsicher bist, welche Kombination in deinen Kopf gehört, hilft ein Blick ins Datenblatt deines Kopfes – oder du lässt dich vorab beraten, statt auf Verdacht zu bestellen.
Wie Keramik, Düse und Schutzglas im Kopf zusammenwirken, erklärt ergänzend unser Beitrag zu den Verschleißteilen am Laserschneidkopf. Zur Düsenauswahl vertieft der Ratgeber Single oder Double – welches Maß, wann tauschen?.
Häufige Fragen zur Keramik am Laserschneidkopf
Welche Keramik brauche ich für meinen Laserschneidkopf?
Das hängt vom Kopf-Modell, dem Außendurchmesser und dem Gewinde ab – und das Gewinde muss zur eingesetzten Düse passen. Orientiere dich am Datenblatt deines Kopfes. Passende Isolatoren und Keramiken findest du in der Kollektion Isolatoren / Keramik; im Zweifel lohnt eine kurze Beratung, damit Keramik und Düse zusammenpassen.
Ist die Keramik dasselbe wie der Isolator oder Düsenhalter?
In den meisten Fällen ja. „Keramik“ meint das Material, „Isolator“ die elektrische Funktion und „Düsenhalter“ die mechanische – gemeint ist dasselbe Bauteil vorne am Schneidkopf. Entscheidend ist, dass Bauform, Durchmesser und Gewinde passen.
Warum verliert mein Schneidkopf nach einem Crash die Höhenregelung?
Eine häufige Ursache ist eine beschädigte Keramik. Selbst feine Risse oder Absplitterungen, die kaum sichtbar sind, stören die elektrische Isolation und damit die kapazitive Abstandsmessung. Nach einer Kollision solltest du die Keramik prüfen und im Zweifel tauschen.
Kann ich die Keramik reinigen statt sie zu tauschen?
Feine Beläge, Staub und graue Tracking-Spuren lassen sich mit Isopropanol entfernen – danach sollte die Keramik wieder hell sein. Bei Rissen, Absplitterungen oder einer ausgeschlagenen Düsenaufnahme hilft Reinigen nicht mehr; dann ist ein Austausch nötig.
Muss ich die Keramik bei jedem Düsenwechsel tauschen?
Nicht zwingend bei jedem Wechsel. Sinnvoll ist aber, bei jedem Düsenwechsel den Zustand der Keramik zu prüfen – Sitz, Kontaktstifte und Sauberkeit. Ist sie beschädigt oder lässt sich der Belag nicht mehr entfernen, wird sie ersetzt. Das sind Richtwerte; die konkrete Praxis hängt von Maschine und Anwendung ab.
Gilt das auch für Handschweißköpfe wie den SUP23T?
Nein, nicht eins zu eins. Der hier beschriebene Keramik-Isolator gehört zu Laser-schneidköpfen mit kapazitiver Höhenregelung. Handgeführte Schweißköpfe wie der SUP23T arbeiten anders und nutzen andere Düsen- bzw. Verschleißteile. Wenn du für einen Schweißkopf ein Ersatzteil suchst, orientiere dich an den Schweiß-Komponenten oder frag die passende Kombination vorab an.
Autor: beam.deals Fachredaktion · Laseranwendungstechnik. Alle Angaben sind allgemeine Richtwerte und ersetzen nicht das Datenblatt deines Kopfes oder eine individuelle Beratung; Maße, Gewinde und Kompatibilität bitte vor der Bestellung prüfen.
