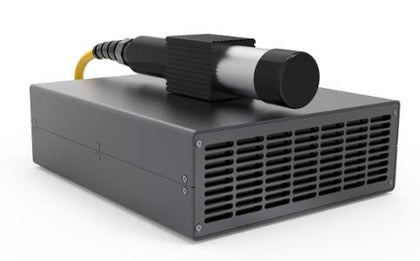

Max 20X Maxphotonics Q-Switch Pulslaser
Der 20X Q-Switch Pulslaser von Maxphotonics ist ein kompakter und leistungsstarker Faserlaser, der speziell für präzise und vielseitige Anwendungen entwickelt wurde. Mit innovativer Technologie und einem robusten Design bietet der 20X höchste Zuverlässigkeit und Flexibilität in der industriellen Fertigung.
Hauptmerkmale
- Hohe Integration: Alle wichtigen Komponenten werden firmenintern entwickelt und produziert, wodurch höchste Qualitätsstandards und Konsistenz gewährleistet sind.
- Vielseitige Anwendungen: Dank eines leistungsstarken Isolators können auch hochreflektierende Materialien wie Aluminium, Kupfer und Messing problemlos bearbeitet werden.
- Kompaktes und robustes Design: Eine Reduzierung des Volumens um über 40 % ermöglicht eine höhere Flexibilität bei der Integration in bestehende Systeme.
- Exzellente Single-Pulse-Energie: Perfekt für eine Vielzahl von Materialien und Anwendungen.
Technische Spezifikationen
Optische Spezifikationen
- Nominale Leistung: 18–19 W
- Betriebsmodus: Gepulst
- Polarisation: Zufällig
- Leistungsanpassung: 10–100 %
- Wellenlänge: 1064 ± 5 nm
- Leistungsstabilität: ≤ 5 %
- Strahlqualität (M²): 1.1–1.6
- Pulsenergie: 0,7 mJ
- Pulsdauer: 70–110 ns
- Wiederholrate: 27,7–62,5 kHz
Faserübertragungssystem
- Länge: 1,9–3 m (Standard, weitere Längen optional)
- Strahldurchmesser: 6–9 mm
- Strahlrundheit: 90 %
Elektrische Eigenschaften
- Versorgungsspannung: 24 VDC
Weitere Spezifikationen
- Betriebstemperatur: +10 bis +40 °C
- Lagertemperatur: -10 bis +60 °C
- Luftfeuchtigkeit: 10–95 %
- Kühlung: Luftgekühlt
- Abmessungen: 244 × 200 × 73 mm
- Gewicht: 5 kg
Anwendungsgebiete
Der 20X Q-Switch Pulslaser eignet sich hervorragend für Markierungs-, Gravur- und Schneidarbeiten in der Elektronik-, Automobil- und Schmuckindustrie sowie in vielen weiteren Bereichen. Seine Fähigkeit, mit reflektierenden Materialien zu arbeiten, macht ihn besonders flexibel und effizient.
Achtung: Laserklasse 4
Nur für Gewerbetreibende: Produkte und Bauteile dieser Laserklasse sind ausschließlich für den gewerblichen Einsatz vorgesehen.
Einsatz nur durch unterwiesene Personen: Der Betrieb und die Nutzung sind ausschließlich Personen gestattet, die gemäß den gesetzlichen Vorschriften speziell unterwiesen wurden.
Strikte Einhaltung von Schutzmaßnahmen: Der Umgang mit Lasergeräten der Klasse 4 erfordert die Umsetzung aller vorgeschriebenen Schutzmaßnahmen. Dazu zählen insbesondere geeignete persönliche Schutzausrüstung (z. B. Laserschutzbrillen), technische Sicherheitsvorkehrungen sowie organisatorische Maßnahmen.
Arbeitsschutz beachten: Es gelten die Bestimmungen des Arbeitsschutzes gemäß den geltenden Vorschriften (z. B. der DGUV Vorschrift 11 oder EN 60825-1).
Gefahr bei unsachgemäßer Nutzung: Laser der Klasse 4 stellen ein erhebliches Risiko für Augen und Haut dar und können Brände verursachen. Unsachgemäßer Umgang kann zu schweren Verletzungen oder Sachschäden führen.
Hinweis: Vor der Inbetriebnahme ist eine umfassende Gefährdungsbeurteilung durchzuführen, und es sind alle Sicherheitsanforderungen einzuhalten.
