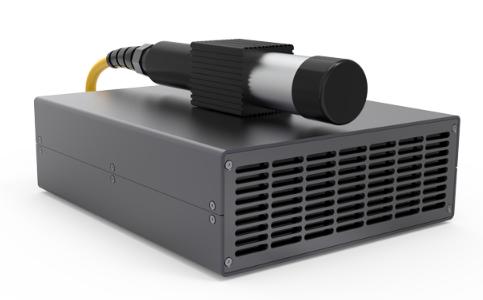

Max 100S Maxphotonics Q-Switch Pulslaser

Die Max 100S von Max Photonics ist eine gepulste Faserlaserquelle in Q-Switch-Bauart mit 100 W Ausgangsleistung. Die Quelle arbeitet bei 1064 nm, ist luftgekühlt und in einem kompakten Gehäuse (370 × 150 × 100 mm, 5 kg) aufgebaut. Sie ist für die Integration in industrielle Markier- und Graviersysteme ausgelegt und eignet sich als Austauschquelle bei Defekt.

Technische Einordnung

Anders als eine CW-Quelle gibt die Max 100S den Strahl in kurzen Pulsen ab: Pulsdauer rund 100 ns, Pulsenergie bis 2 mJ, Pulsfrequenz 20 bis 200 kHz, Strahlqualität M² kleiner 1,3. Der breite Frequenzbereich erlaubt es, zwischen hohem Abtrag pro Puls (niedrige Frequenz) und hoher Markiergeschwindigkeit (hohe Frequenz) zu wählen. Mit 100 W und bis zu 2 mJ Pulsenergie ist die Quelle die leistungsstärkste in dieser Q-Switch-Reihe und auf Tiefengravur, Oberflächenstrukturierung und hohe Durchsätze ausgelegt. Für thermische Prozesse mit hohem Energieeintrag, etwa das Schneiden dickerer Bleche oder Tiefschweißen, ist sie nicht geeignet; dafür sind CW-Faserlaserquellen vorgesehen. Beachten Sie zudem: Ein Q-Switch-Laser bietet keine frei einstellbare Pulsdauer. Wenn Sie diese benötigen – etwa für Farbmarkierung – ist eine MOPA-Quelle die passende Bauart.

Einsatzgebiete

• Tiefengravur und Oberflächenstrukturierung auf Metallen wie Edelstahl, Aluminium und Kupfer
• Markieren von Kunststoffen, Keramik und beschichteten Oberflächen
• Serienkennzeichnung: Seriennummern, Barcodes und Data-Matrix-Codes
• Bauteilkennzeichnung in Automobil- und Elektronikindustrie
• Ersatz einer defekten Quelle in einem vorhandenen Markier- oder Graviersystem

Integration

Die Strahlführung erfolgt über die Prozessfaser zum Kollimator des Markierkopfs; Faserlänge und Steckerbelegung müssen zu Ihrem System passen. Die Quelle ist luftgekühlt – eine Wasserkühlung ist nicht erforderlich, ausreichende Belüftung im Schaltschrank oder Systemgehäuse ist jedoch sicherzustellen. Die Leistungsaufnahme liegt laut Herstellerangabe unter 350 W. Angesteuert wird die Quelle über die Steuerelektronik Ihres Markiersystems; sie ist mit gängiger Markiersoftware wie EZCAD kompatibel. Hinweis zur Versorgungsspannung: Hierzu liegen uns widersprüchliche Angaben vor; wir klären den verbindlichen Wert für Ihre Ausführung vor der Bestellung. Laserquellen sind nicht pauschal zwischen Systemen austauschbar: Steuerung, Schnittstelle und Software-Konfiguration müssen zusammenpassen. Bitte stimmen Sie die Konfiguration vorab mit uns ab – nehmen Sie dazu Kontakt auf.

Lieferumfang

• Lasermodul Max 100S
• Standard-Verkabelungskit
• Benutzerhandbuch

Der genaue Lieferumfang unterscheidet sich je nach Ausführung; bitte lassen Sie ihn vor der Bestellung bestätigen. Scanner, Optik, Steuerkarte, Markiersoftware, Gehäuse und Absaugung sind nicht enthalten und separat einzuplanen. Beratung, Inbetriebnahme, Schulung und Ersatzteilversorgung übernimmt BeamDeals: Service & Wartung.

Sicherheit

Diese Laserquelle ist ein Produkt der Laserklasse 4 nach EN 60825-1. Die Strahlung bei 1064 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen; auch gerichtete Streureflexionen an glatten Oberflächen sind gefährlich. Der Betrieb ist ausschließlich in einem abgegrenzten Laserschutzbereich beziehungsweise in einer geschlossenen Schutzeinhausung mit Zutrittssicherung (Interlock) und Warnkennzeichnung zulässig. Setzen Sie ausschließlich unterwiesenes Personal ein, benennen Sie eine Laserschutzbeauftragte oder einen Laserschutzbeauftragten und verwenden Sie eine auf Wellenlänge und Leistung abgestimmte persönliche Schutzausrüstung (Laserschutzbrille). Bei der Bearbeitung entstehen Rauch und Partikel – sorgen Sie für eine geeignete Absaugung. Weitere Hinweise finden Sie auf unserer Sicherheitsseite; Schulung und Dokumentation erhalten Sie bei uns.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
