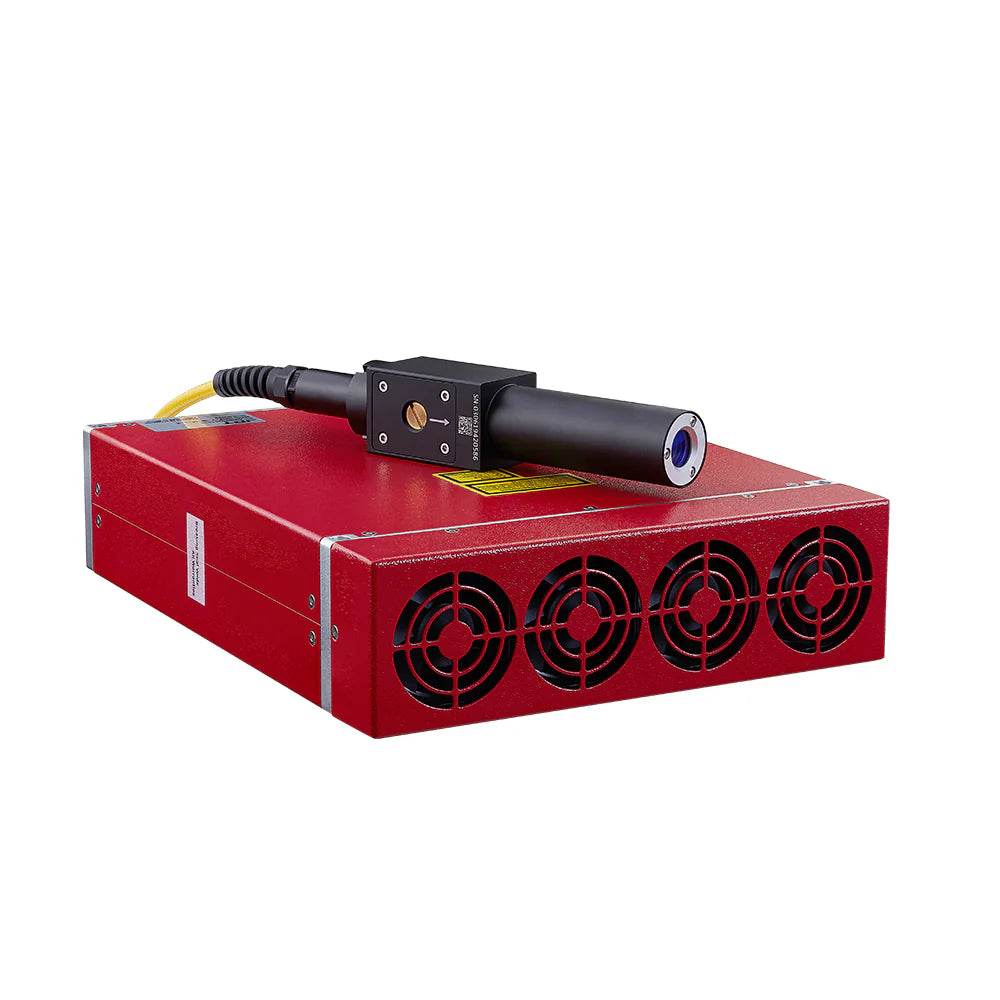

JPT YDFLP-E-30-M7-S-R

Die JPT YDFLP-E-30-M7-S-R ist eine gepulste Faserlaserquelle in MOPA-Architektur mit 30 W mittlerer Ausgangsleistung. Sie gehört zur luftgekühlten M7-Serie und ist als kompakte OEM-Komponente für den Einbau in Markier- und Graviersysteme ausgelegt. Die Ansteuerung erfolgt über gängige Markiersoftware wie EZCAD.

Technische Einordnung

MOPA steht für Master Oscillator Power Amplifier. Anders als bei Q-Switch-Quellen lassen sich Pulsdauer und Pulsfolgefrequenz unabhängig voneinander einstellen. Das erweitert das Prozessfenster deutlich – etwa für Farbmarkierungen auf Edelstahl, kontrastreiche Markierungen auf eloxiertem Aluminium und das schonende Beschriften von Kunststoffen. Gegenüber der 20-W-Variante steht mehr mittlere Leistung für höhere Markiergeschwindigkeiten und tiefere Gravuren zur Verfügung. Die Emissionswellenlänge beträgt 1064 nm. Für Prozesse mit kontinuierlichem Energieeintrag, etwa das Schneiden oder Schweißen dickerer Metalle, ist eine gepulste Markierquelle nicht ausgelegt; dafür kommen CW-Faserlaserquellen zum Einsatz.

Einsatzgebiete

• Beschriften und Gravieren von Metallen wie Edelstahl, Aluminium, Kupfer und Messing
• Beschriften von Kunststoffen, zum Beispiel ABS, Polycarbonat und PVC
• Kennzeichnung mit Seriennummern, Logos sowie Daten- und QR-Codes
• Farbmarkierung auf Edelstahl und Titan
• Integration in Markier- und Gravieranlagen durch Systemintegratoren

Integration

Die Quelle wird über das mitgelieferte Lichtleitkabel mit dem Scannerkopf des Markiersystems verbunden und über die Markiersoftware angesteuert (EZCAD-kompatibel). Die Kühlung erfolgt über Luft; ein Kaltwassersatz ist nicht erforderlich. Die elektrische Versorgung stellt das Netzteil des Markiersystems bereit; die Anschlusswerte stimmen wir vor Lieferung mit Ihnen ab. Scannerkopf, F-Theta-Objektiv, Steuerkarte und Software müssen auf die Quelle abgestimmt sein. Bitte gleichen Sie die Konfiguration Ihres Systems vor der Bestellung mit uns ab.

Lieferumfang

• Faserlaser-Modul JPT YDFLP-E-30-M7-S-R
• Anschlusskabel (Standard-Set)
• Benutzerhandbuch

Sicherheit

Laserprodukt der Klasse 4. Die Strahlung bei 1064 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen, auch durch Streu- und Reflexionsstrahlung. Der Betrieb ist ausschließlich in einem eingerichteten Laserschutzbereich beziehungsweise in einer geschlossenen Schutzeinhausung, durch unterwiesenes Personal, unter Bestellung eines Laserschutzbeauftragten und mit geeigneter persönlicher Schutzausrüstung zulässig. Die Laserschutzbrille muss für Wellenlänge und Leistung der Quelle ausgelegt sein. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
