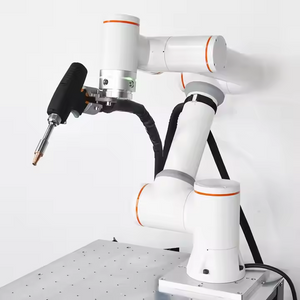

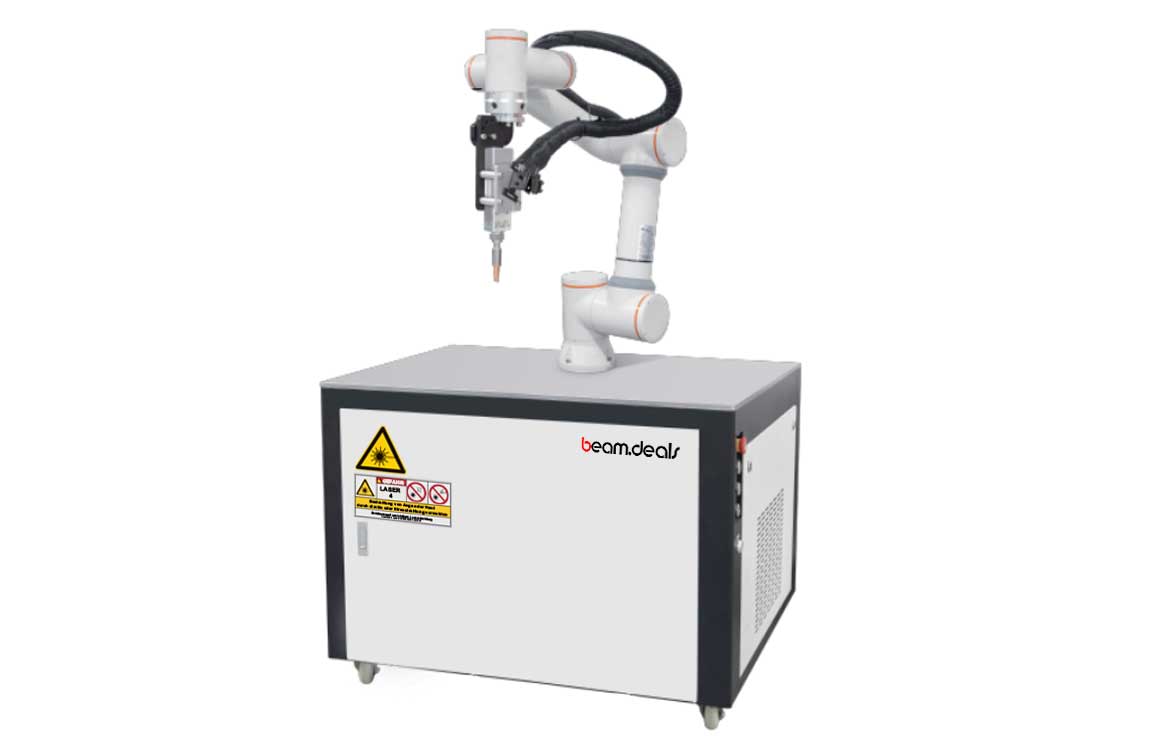

2 kW Cobot-Laserschweißanlage (Modell DP-CO-2000R-TR)

Die DP-CO-2000R-TR ist eine Cobot-Laserschweißanlage: Sie kombiniert eine 2000-W-Faserlaserquelle mit einem sechsachsigen kollaborativen Roboterarm und einem Schweißkopf mit Wobble-Funktion. Die Bahnführung erfolgt automatisiert, die Programmierung über ein Touch-HMI. Die Kühlung ist als Wasserkühlung ausgeführt.

Einsatzgebiete

• Automatisiertes Schweißen wiederkehrender Nähte in der Serienfertigung
• Metallgehäuse und Schrankbau
• Küchen- und Badeinrichtungen aus Edelstahl
• Aufzug- und Regalsysteme
• Türen und Fenster aus Metall
• Entlastung bei gleichförmigen, ergonomisch ungünstigen Schweißaufgaben

Ausstattung

• Faserlaserquelle mit 2000 W, Wellenlänge 1064 nm (±10 nm)
• Sechsachsiger Roboterarm mit 5 kg Traglast, Schutzart IP54
• Schweißreichweite 922 mm
• Positionsgenauigkeit ±0,02 mm
• Wobbelbreite bis 5 mm, Spotgröße bis 6 mm im Schweißmodus
• Touch-HMI zur Bedienung und Programmierung
• Integrierte Wasserkühlung

Lieferumfang

• Cobot-Laserschweißanlage DP-CO-2000R-TR mit Roboterarm
• 2000-W-Faserlaserquelle
• Schweißkopf mit Wobble-Funktion
• Steuerung mit Touch-HMI
• Wasserkühlung, Verbindungsleitungen
• Dokumentation, Einweisung und Inbetriebnahme

Der verbindliche Lieferumfang ergibt sich aus dem Angebot.

Betriebsvoraussetzungen

Planen Sie eine Aufstellfläche ein, die den Arbeitsradius des Roboterarms (Schweißreichweite 922 mm) zuzüglich Bauteilhandling und Sicherheitsabstand abdeckt. Erforderlich sind ein passender Netzanschluss, ein funktionierender Wasserkühlkreis, Schutzgas mit Druckminderer sowie eine Absaugung, da beim Schweißen Rauch und Partikel entstehen. Die konkreten Anschlusswerte entnehmen Sie bitte der Maschinendokumentation; wir stimmen sie vor der Lieferung mit Ihnen ab. Auch bei einem kollaborativen Roboter ersetzt die Cobot-Bauart nicht die Absicherung des Laserbereichs.

Verschleißteile

Regelmäßig zu tauschen sind das Schutzglas im Schweißkopf, die Schweißdüsen und die zugehörigen Dichtringe. Bei Betrieb mit Zusatzdraht kommen Drahtvorschubseele und Drahtzuführungsdüsen hinzu. Passende Verschleißteile führen wir lagernd. Welches Teil in Ihrem Kopf verbaut ist, bestätigen wir Ihnen über den Foto-Check.

Service, Schulung und Beratung

Wir beraten Sie zur Auslegung der Zelle und zur Programmierung, übernehmen Inbetriebnahme und Einweisung und schulen Ihr Bedienpersonal einschließlich Laserschutz. Wartung, Ersatzteile und Support erhalten Sie über unseren Service. Zu Finanzierung, Leasing und Mietkauf beraten wir Sie auf Anfrage.

Sicherheit

Die verbaute Faserlaserquelle ist ein Laser der Klasse 4. Solange Ihnen keine Konformitätserklärung mit einer niedrigeren Klassifizierung der Gesamtanlage vorliegt, gehen Sie von den Schutzanforderungen der Klasse 4 aus: abgegrenzter und gesicherter Laserbereich, unterwiesenes Personal, persönliche Schutzausrüstung einschließlich geeigneter Laserschutzbrille. Neben dem Laserschutz ist eine Risikobeurteilung für die Roboteranwendung erforderlich. Als Betreiber sind Sie zur Gefährdungsbeurteilung und zur Bestellung eines Laserschutzbeauftragten verpflichtet. Informationen und Vorlagen finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
