Kurz gesagt: In den Raytools BM111 gehören zwei Schutzgläser – ein unteres Schutzfenster (nah an der Düse, das Verschleißteil) und ein oberes Schutzfenster (Faserseite). Als Richtwert für die BM111/BM110-Serie ist das untere Fenster meist Ø 27,9 × 4,1 mm (bei 4-kW-Konfigurationen häufig Ø 30 × 5 mm), das obere Ø 24,9 × 1,5 mm – jeweils Quarzglas (Fused Silica) mit Antireflex-Beschichtung für 1064–1080 nm. Weil einzelne Baugruppen abweichen, gilt: im Zweifel das ausgebaute Glas messen (Ø × Dicke) und den Kopftyp angeben.
Welches Schutzglas passt in einen Raytools BM111?
Der BM111 ist ein Autofokus-Schneidkopf für Faserlaser. Das Schutzglas ist ein Verschleißteil: Es sitzt als letztes optisches Element vor der teuren Fokuslinse und fängt Spritzer, Rauch und Metalldampf ab. Bei der Ersatzbeschaffung führen zwei Fragen ans Ziel: Welches der beiden Fenster brauchst du, und welches Maß hat es (Durchmesser × Dicke)?
Richtwerte für die BM111-Serie
| Schutzfenster | Ø × Dicke (Richtwert) | OEM-Referenz | Einsatz |
|---|---|---|---|
| Unteres Fenster (Standard) | Ø 27,9 × 4,1 mm | 211LCG0037 | gängige BM111/BM110-Konfiguration |
| Unteres Fenster (4-kW-Variante) | Ø 30 × 5 mm | – | höhere Leistungsstufe |
| Oberes Fenster | Ø 24,9 × 1,5 mm | 211LCG0020 / 211LCG0086 | Faserseite, wird selten getauscht |
Richtwerte für die gängige BM111-Baureihe. Je nach Leistung und Baustand deiner Anlage können die Maße abweichen – prüfe im Zweifel das ausgebaute Teil bzw. deine Kopf-Dokumentation. Keine Leistungs-, Liefer- oder Preiszusage; wir beraten dich gerne vor der Bestellung.

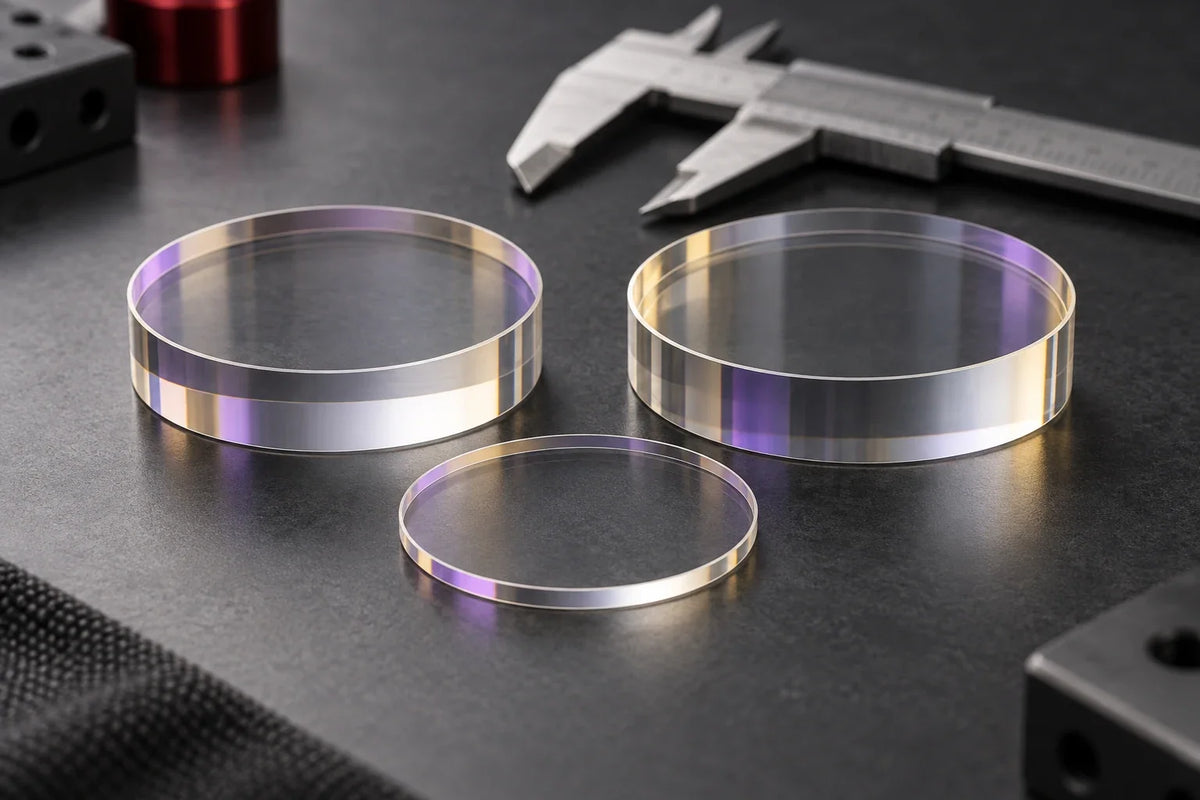

Oberes oder unteres Schutzglas – was brauchst du?
Der BM111 hat zwei Schutzfenster, und sie sind nicht gleich. Das untere Schutzglas sitzt direkt über der Düse, im heißen Prozessbereich. Es bekommt die meisten Spritzer ab, verschmutzt am schnellsten und ist deshalb das Teil, das du am häufigsten wechselst. Das obere Schutzglas auf der Faser-/Kollimationsseite ist der Prozesszone abgewandt und hält in der Regel deutlich länger.
Genau hier entstehen die meisten Verwechslungen: Ein oberes Fenster im unteren Sitz (oder umgekehrt) passt mechanisch nicht bzw. hat die falsche Dicke. Wenn ein Kunde fragt „Welches Schutzglas passt unten in den BM111?“, ist fast immer das dickere untere Fenster gemeint – bei der Standard-Konfiguration der Richtwert Ø 27,9 × 4,1 mm.
So findest du das richtige Ersatz-Schutzglas
Verlass dich nicht auf die reine Modellbezeichnung „BM111“ – innerhalb der Baureihe gibt es unterschiedliche Leistungsstände. Mit drei Schritten bist du auf der sicheren Seite:
- Fenster bestimmen: oben (Faserseite) oder unten (Düsenseite)?
- Messen: Durchmesser und Dicke des ausgebauten Glases mit dem Messschieber prüfen – z. B. „Ø 27,9 mm, 4,1 mm dick“. Beide Werte zählen; ein 4,1-mm-Glas passt nicht in einen Sitz für 1,5 mm.
- Abgleichen: Maß und – falls vorhanden – die OEM-Nummer aus deiner Kopf-Doku mit dem Ersatzteil vergleichen. Nenne uns bei Unsicherheit den Kopftyp und die Laserleistung, dann ordnen wir das passende Glas zu.
Passende Schutzgläser findest du direkt im Shop: Schutzglas Ø 27,9 × 4,1 mm (Standard unten), das Schutzglas Ø 30 × 5 mm (4-kW-Variante) sowie das obere Schutzglas Ø 24,9 × 1,5 mm. Alle Größen im Überblick: Kollektion Laserschneid-Schutzgläser.
Woran erkenne ich, dass das Schutzglas gewechselt werden muss?
Ein verbrauchtes Schutzglas kostet Schnittqualität und – im schlimmsten Fall – die dahinterliegende Fokuslinse. Typische Anzeichen sind nachlassende Schnittkanten, mehr Grat, unruhiger Einstich, sichtbare Einbrände, Beläge oder Kratzer auf dem Glas sowie steigende Temperatur am Kopf. Ein Schutzglas ist bewusst das günstige Opferbauteil: lieber einmal zu früh tauschen als die teure Optik riskieren. Prüfe das untere Fenster regelmäßig und halte Ersatz beider Maße vorrätig.
Häufige Fragen zum Schutzglas im BM111
Welches Schutzglas passt in einen Raytools BM111?
Der BM111 nutzt zwei Schutzfenster. Richtwerte für die gängige Serie: unteres Fenster Ø 27,9 × 4,1 mm (4-kW-Variante oft Ø 30 × 5 mm), oberes Fenster Ø 24,9 × 1,5 mm, jeweils Quarzglas mit AR-Beschichtung für 1064–1080 nm. Baustände können abweichen – am ausgebauten Glas messen.
Welches Schutzglas passt unten in den BM111?
Das untere Fenster sitzt über der Düse und ist das Verschleißteil. In der Standard-Konfiguration ist das der Richtwert Ø 27,9 × 4,1 mm; bei 4-kW-Köpfen häufig Ø 30 × 5 mm. Entscheidend ist die tatsächliche Dicke – ein zu dünnes oder zu dickes Glas passt nicht sauber in den Sitz.
Woran erkenne ich, ob ich das obere oder untere Schutzglas brauche?
Das untere Glas ist der Düsenseite zugewandt und meist das dickere Fenster; das obere Glas sitzt auf der Faser-/Kollimationsseite und ist dünner. Wenn du regelmäßig wegen Verschmutzung tauschst, ist fast immer das untere Fenster gemeint.
Wie messe ich das richtige Schutzglas aus?
Bau das alte Glas aus und miss mit dem Messschieber Durchmesser und Dicke, z. B. „Ø 27,9 mm × 4,1 mm“. Beide Werte sind nötig, weil Sitze mit gleichem Durchmesser unterschiedliche Dicken haben können. Notiere zusätzlich, ob es das obere oder untere Fenster ist.
Passt ein Schutzglas vom BM110 oder BT240S auch in den BM111?
Viele Raytools-Köpfe teilen sich Schutzglas-Maße, weshalb dieselben Referenzen oft für BM109, BM110, BM111, BT240S und weitere gelistet werden. Verlass dich aber nicht auf den Kopfnamen allein – maßgeblich sind Durchmesser und Dicke des konkreten Sitzes. Gleiches Maß = passend, unabhängig vom Modellnamen.
Wie oft muss ich das Schutzglas wechseln?
Das hängt stark von Material, Leistung, Absaugung und Prozess ab und lässt sich nicht pauschal in Stunden angeben. Praktikabel ist eine Sichtkontrolle des unteren Fensters bei jedem Schichtwechsel und ein Tausch, sobald Beläge, Kratzer oder ein Qualitätsabfall sichtbar werden. Ersatz beider Maße auf Lager zu haben, vermeidet Stillstand.
Autor: beam.deals Fachredaktion · Laseranwendungstechnik. Alle Maß- und OEM-Angaben sind Richtwerte für die gängige BM111-Baureihe und ersetzen nicht die Prüfung am konkreten Kopf; bei Unsicherheit beraten wir dich vor der Bestellung.
