Schweißdüsen WN-A-H-C CQWY M16 - Stahlwerk Laserschweissen

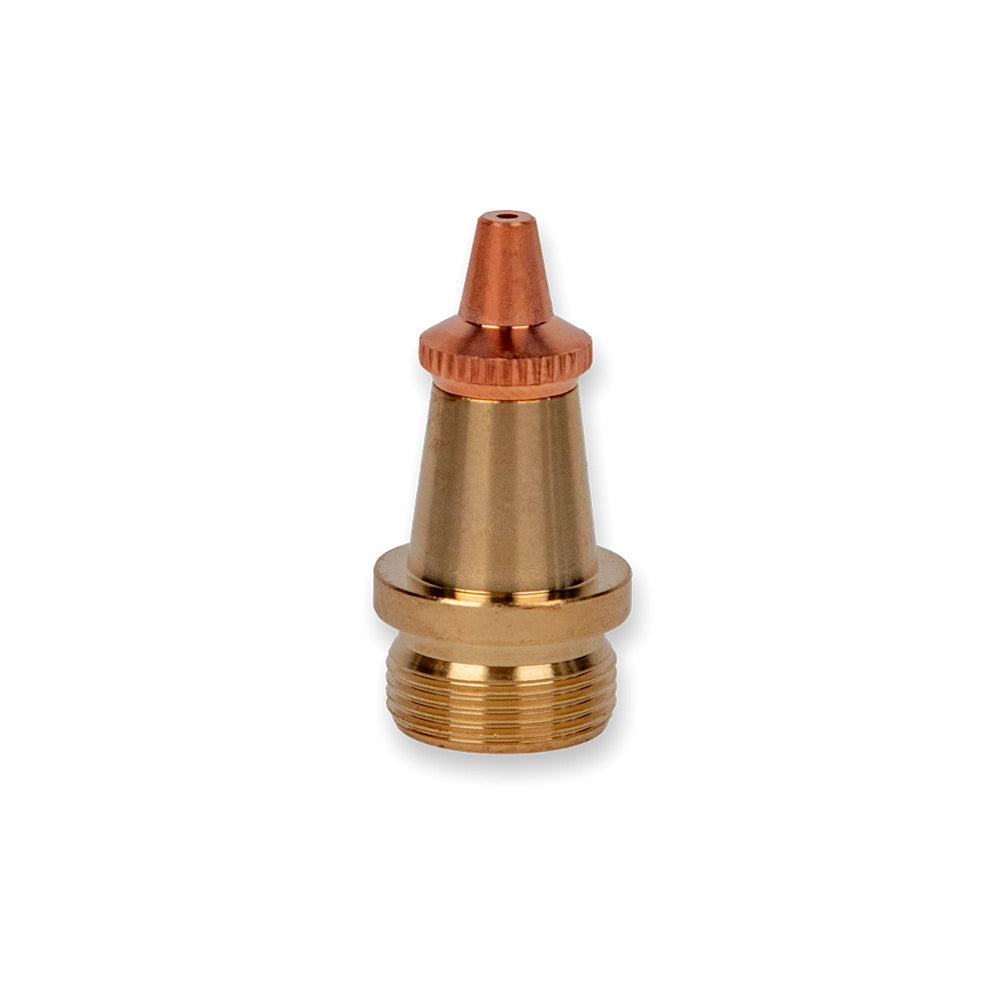

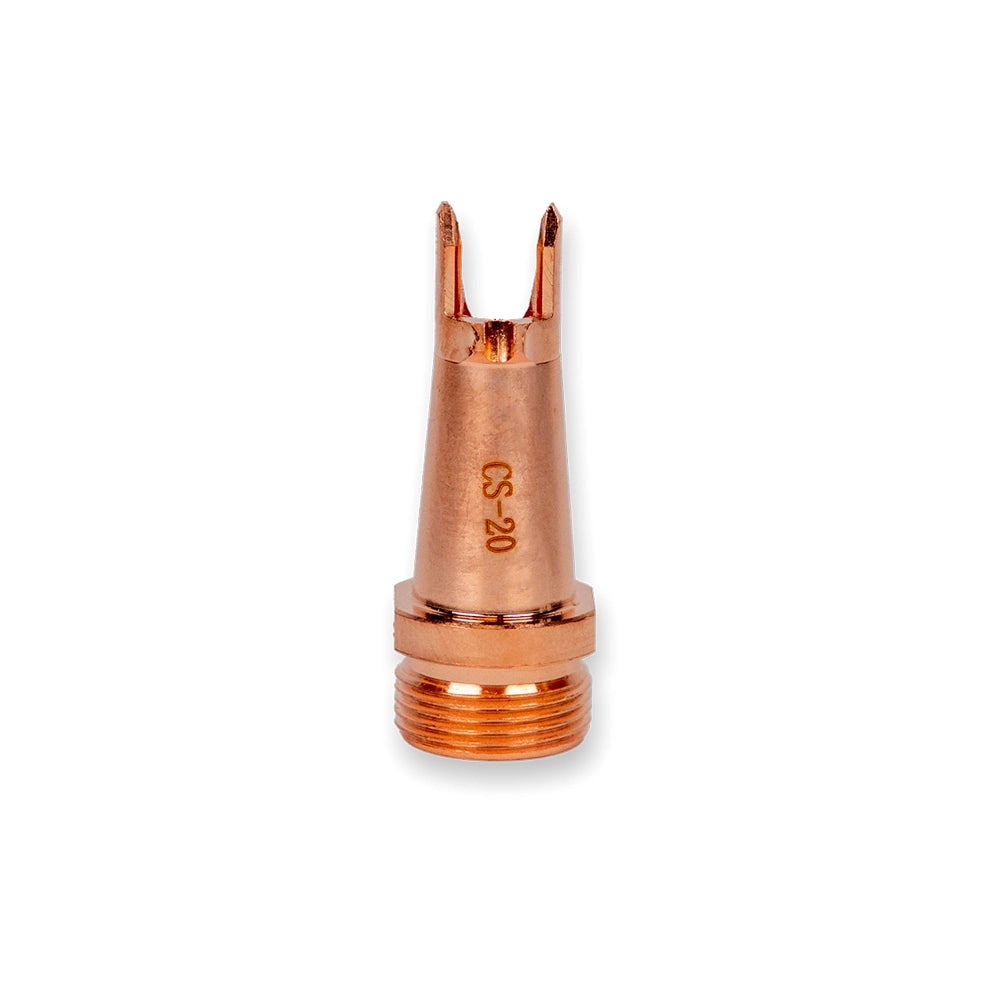

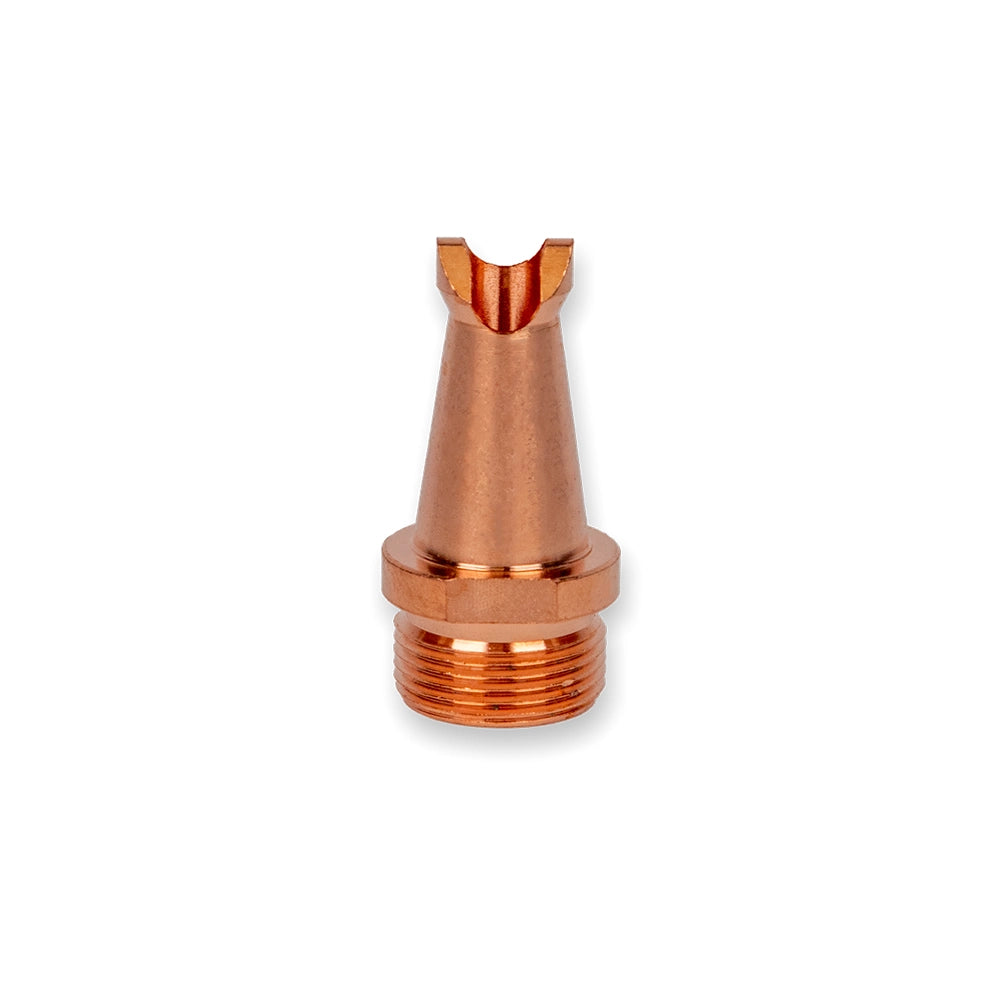

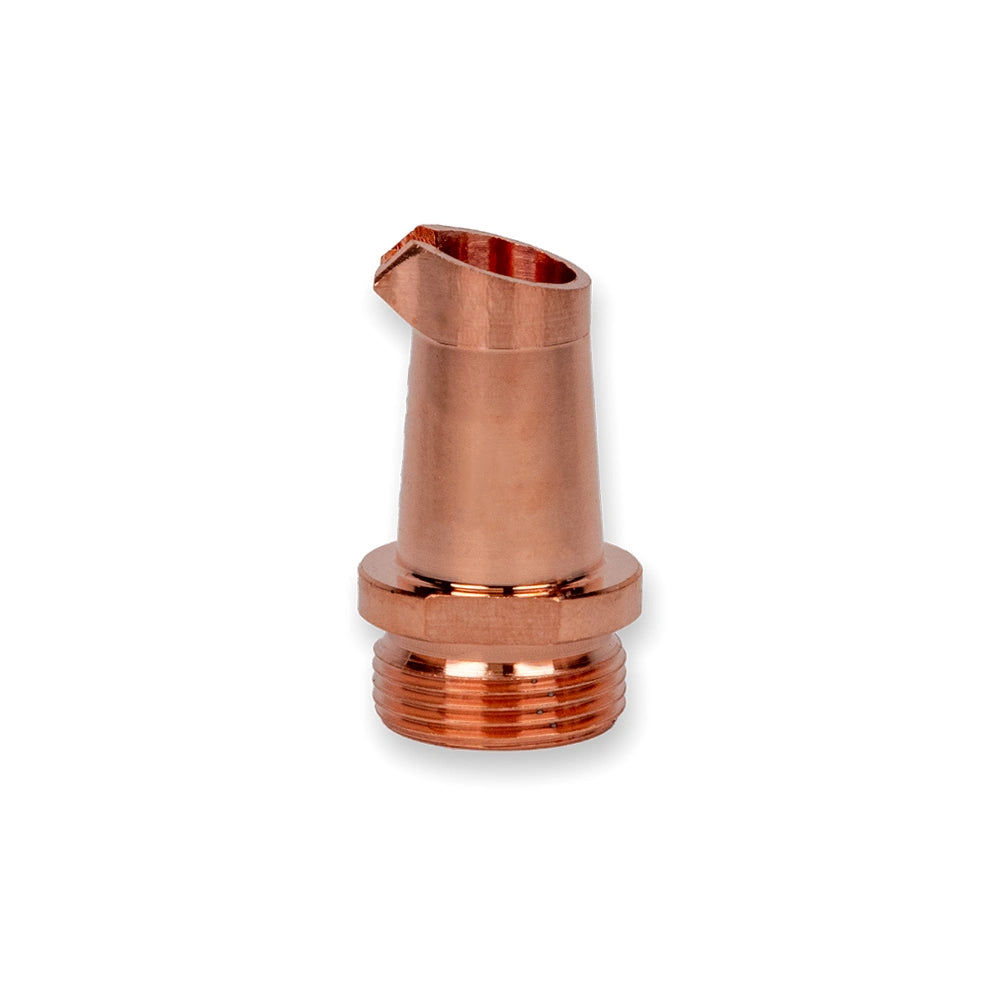

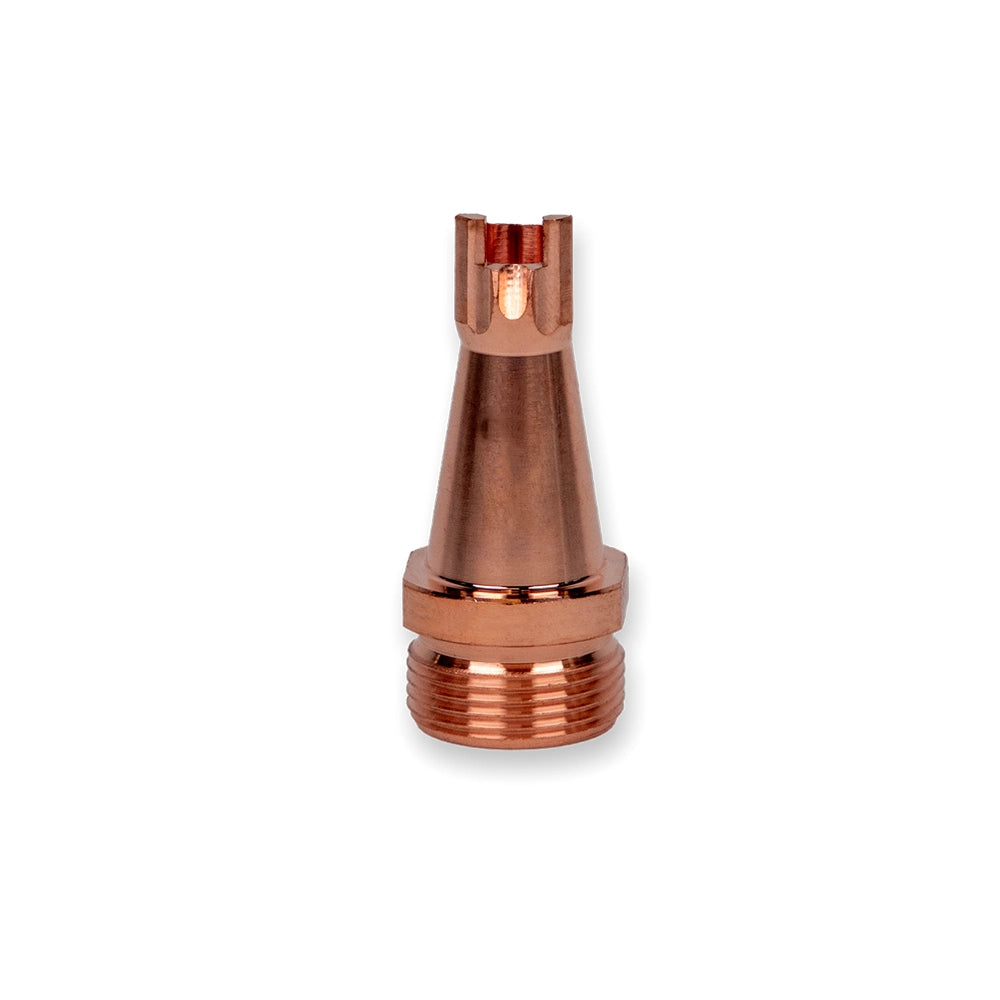

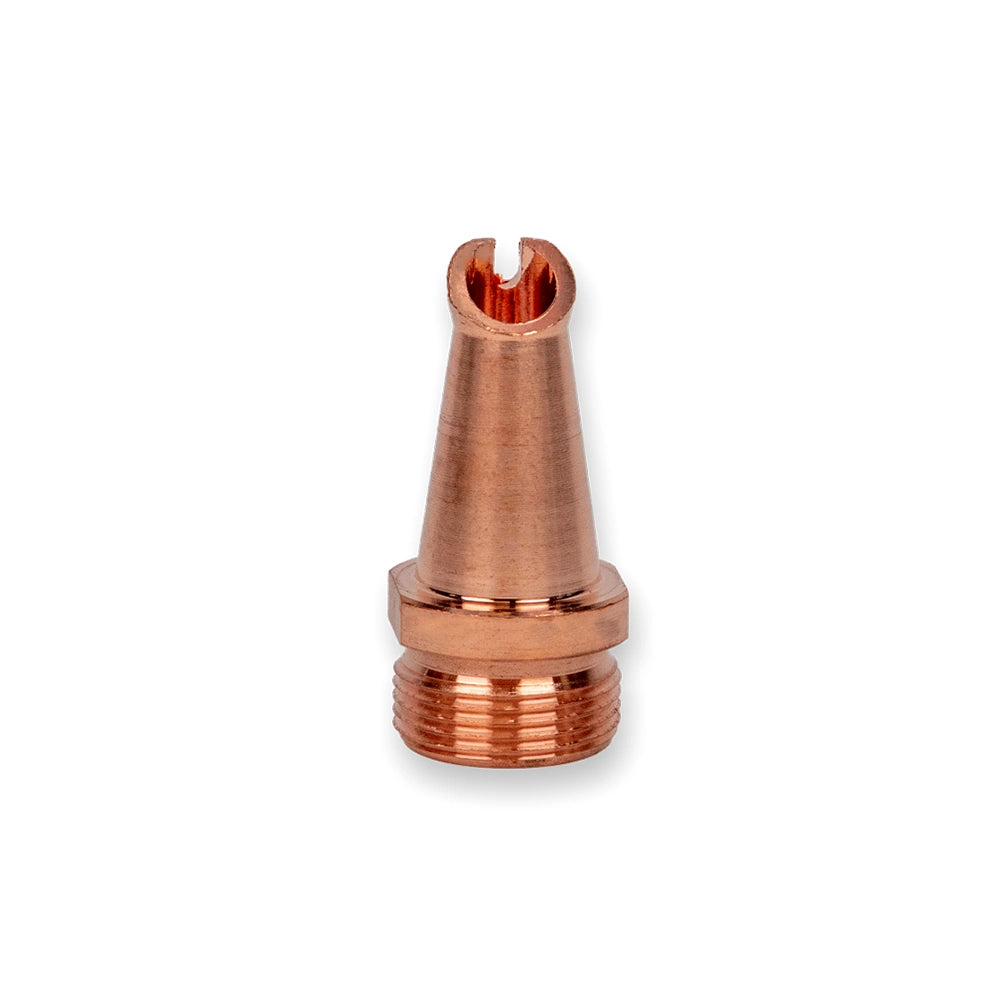

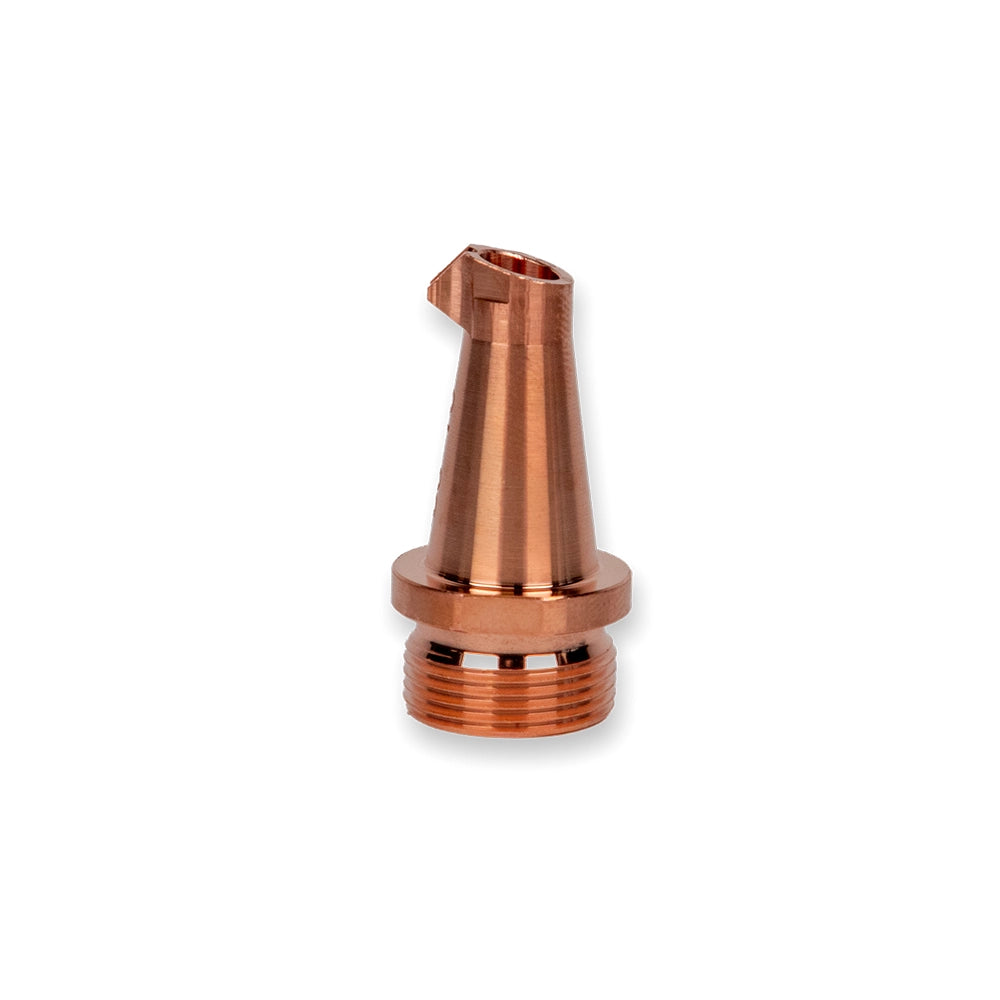

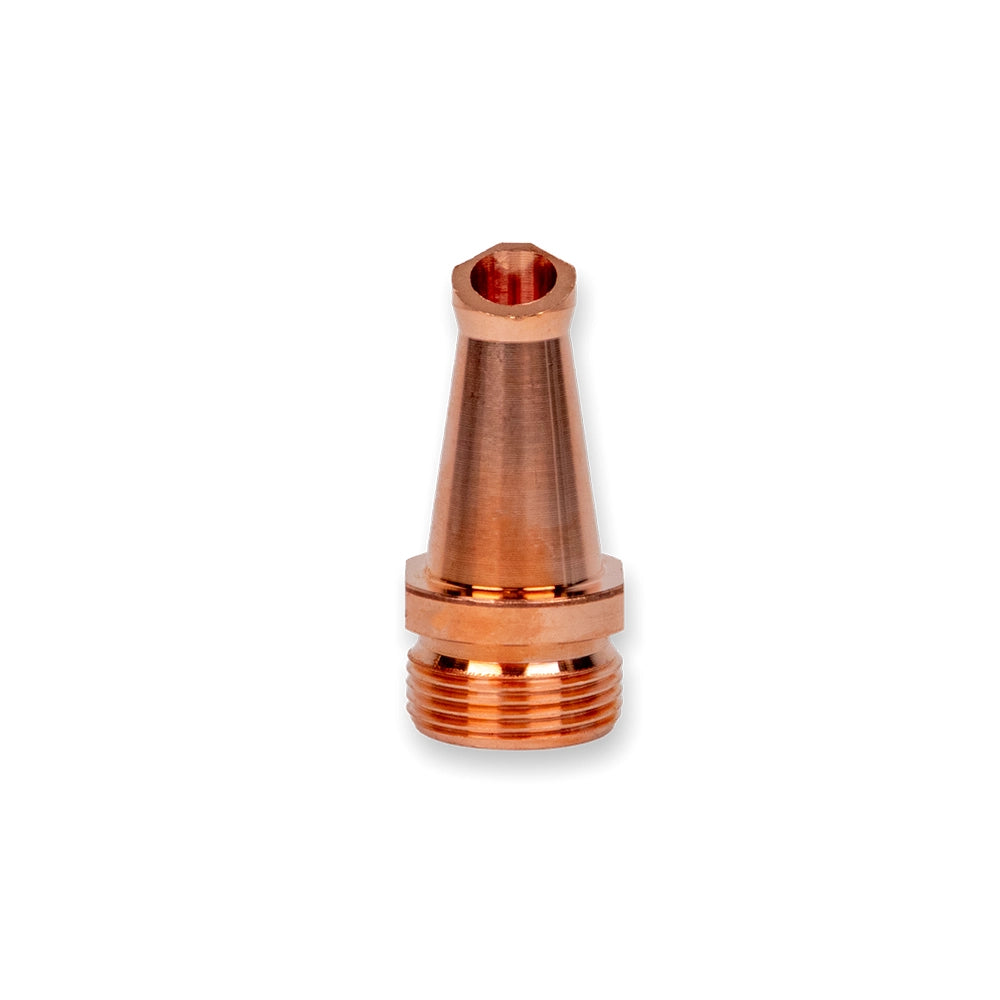

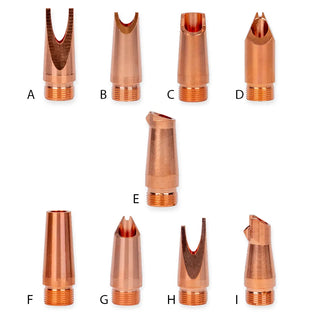

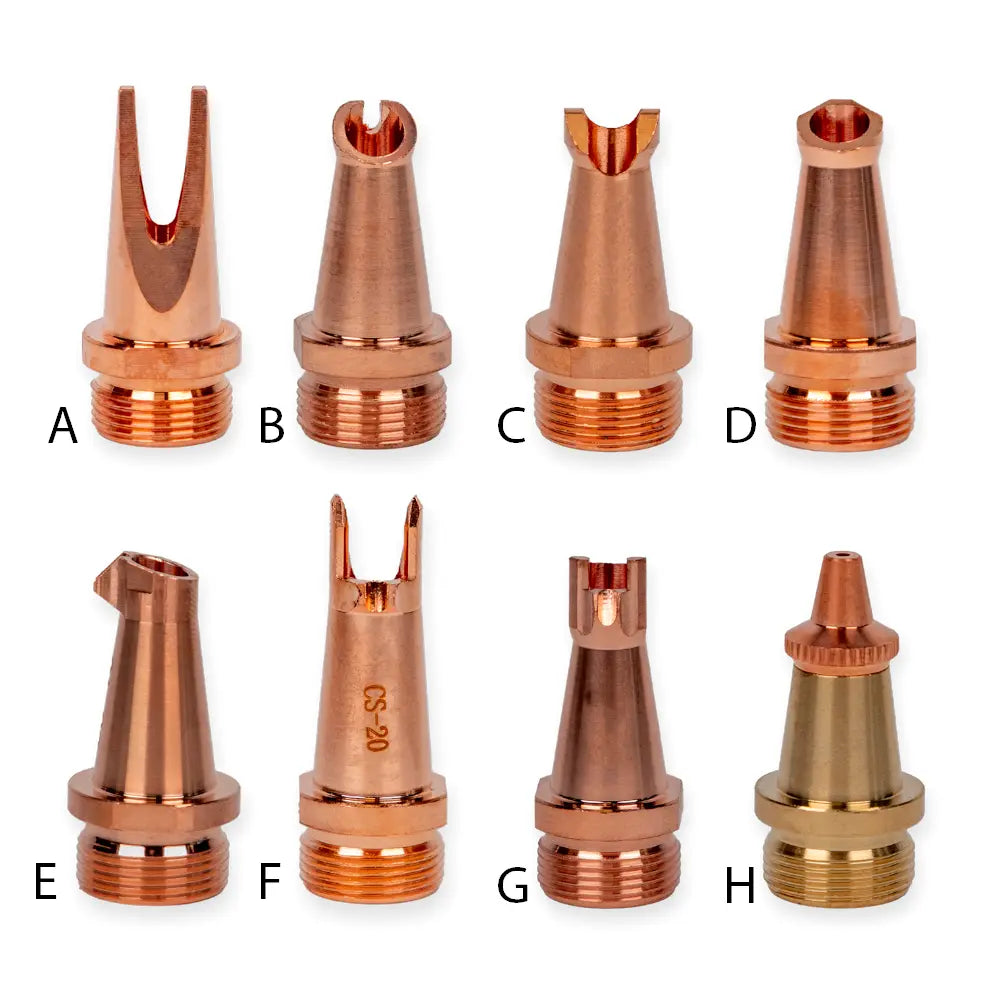

Schweißdüse für Faserlaser-Handschweiß- und Roboterschweißköpfe der Baureihe CQWY / Stahlwerk. Sie führt das Schutzgas an die Prozesszone, schirmt die Schmelze gegen Luftsauerstoff ab und hält Spritzer von der dahinterliegenden Optik fern. Über die Variante wählen Sie die Düsenform und – bei Ausführungen mit Drahtführung – den Durchmesser des Zusatzdrahts.

Kompatibilität

Für diesen Artikel liegt keine Kopfliste des Herstellers vor. Passungskriterium: Anschlussgewinde M16. Die Düse passt in Schweißköpfe mit diesem Gewinde; Bauform und Länge müssen zum Kopf und zum eingestellten Arbeitsabstand passen.

Anwendung

• Handlaserschweißen von Stahl, Edelstahl und Aluminium
• Schutzgasabdeckung mit Argon, Stickstoff oder Gemischen
• Auftrag- und Kehlnahtschweißen mit Zusatzdraht (Ausführungen mit Drahtführung)
• Wechsel der Düsenform beim Umstieg auf eine andere Naht- oder Fugengeometrie

Verschleiß und Austausch

• Spritzeranhaftungen im Gaskanal oder am Düsenaustritt
• Drahtführung eingelaufen oder aufgeweitet – der Draht trifft nicht mehr mittig in den Fokus
• Düsenspitze angeschmolzen oder verzogen nach Kontakt mit dem Bauteil
• Anlauffarben und Poren in der Naht als Zeichen unzureichender Gasabdeckung
• Gewinde schwergängig, ausgeschlagen oder verzogen

Fachlicher Hintergrund: Die Nahtqualität hängt unmittelbar an der Gasabdeckung. Verengt sich der Gaskanal durch Spritzer, wird die Strömung turbulent und zieht Umgebungsluft mit ein; die Schmelze oxidiert, was als Anlauffarben und Porosität sichtbar wird. Bei Ausführungen mit Drahtführung verschiebt eine eingelaufene Führung den Draht aus dem Fokus – der Draht schmilzt dann unregelmäßig ab, es entstehen Bindefehler und wechselnde Nahtüberhöhungen. Gegenüber der Nacharbeit an der Naht ist die Düse der mit Abstand günstigste Posten.

Lieferumfang

• 1 Schweißdüse, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
