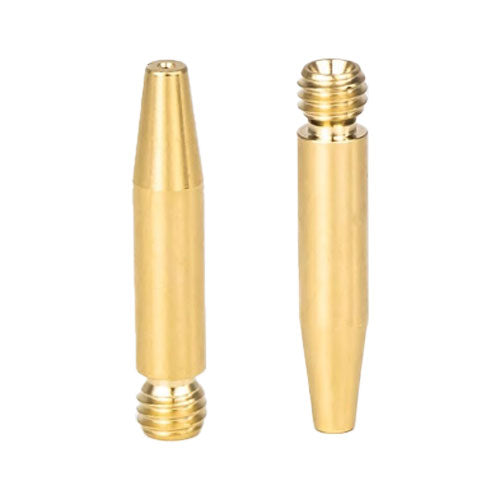

Drahtzuführungsdüse Modell M6-H31,5

Drahtzuführungsdüse aus Kupfer für das Laserschweißen mit Zusatzwerkstoff. Sie führt den Schweißdraht seitlich in die Prozesszone und legt Auftreffwinkel und Auftreffpunkt relativ zum Fokus fest. Der Bohrungsdurchmesser wird über die Variante gewählt und muss zum eingesetzten Drahtdurchmesser passen – ein zu großes Spiel lässt den Draht taumeln.

Kompatibilität

Für diesen Artikel liegt keine Kopfliste vor. Passungskriterium: Gewinde M6 bei einer Baulänge von 31,5 mm. Beides muss zur Drahtzuführung Ihres Schweißkopfes passen.

Anwendung

• Auftragschweißen und Spaltüberbrückung mit Zusatzdraht
• Kehl- und Eckennähte, bei denen Material zugeführt werden muss
• Wechsel des Drahtdurchmessers – für jeden Drahtdurchmesser die passende Bohrung

Verschleiß und Austausch

• Bohrung aufgeweitet oder oval eingelaufen – der Draht wandert aus dem Fokus
• Düsenspitze angeschmolzen, verzogen oder mit Schmelze zugesetzt
• Drahtvorschub stockt, der Draht klemmt oder knickt vor der Düse
• Naht wird ungleichmäßig, der Draht schmilzt nicht mehr sauber ab

Fachlicher Hintergrund: Der Zusatzdraht muss exakt im Fokus auftreffen. Kupfer leitet Wärme gut und hält der rückgestreuten Strahlung deshalb lange stand – verschleißfrei ist es aber nicht: Der durchlaufende Draht weitet die Bohrung mechanisch auf, und reflektierte Strahlung schmilzt die Spitze an. Wandert der Draht dadurch aus dem Fokus, wird er nicht mehr vollständig aufgeschmolzen; es entstehen Bindefehler und unregelmäßige Nahtüberhöhungen. Ein Cent-Teil entscheidet hier über die Nahtqualität.

Lieferumfang

• 1 Drahtzuführungsdüse, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
