Schweißdraht-Führungsröhrchen für das Laserschweißen mit Zusatz

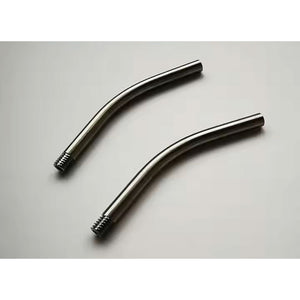

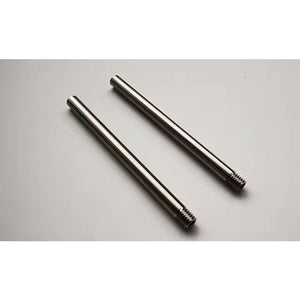

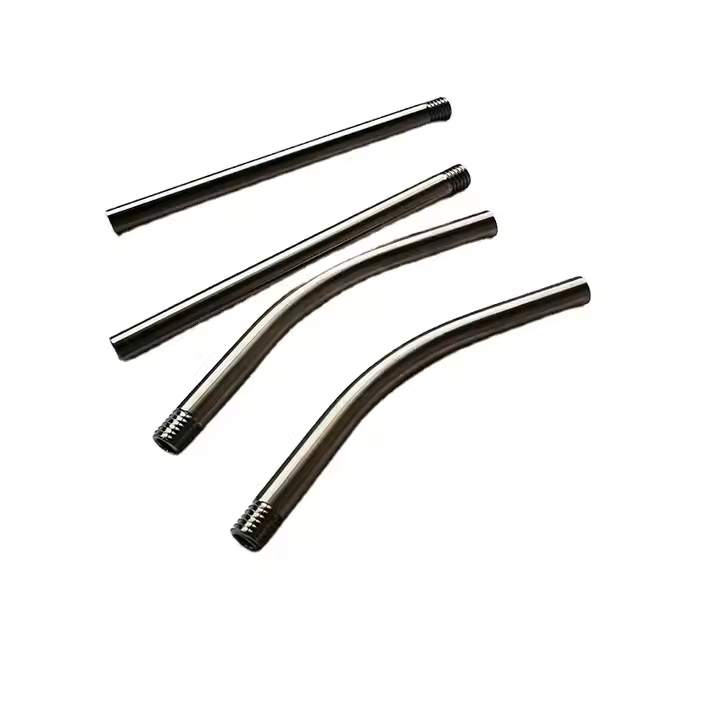

Führungsröhrchen für den Schweißdraht am Laserschweißkopf. Es führt den Draht auf dem letzten Stück vor der Prozesszone und hält ihn auf konstanter Bahn. Die Variante bestimmt, ob das Röhrchen gerade oder gebogen ausgeführt ist – die Form legt den Anstellwinkel des Drahts zur Naht fest.

Kompatibilität

Passungskriterium: Das Röhrchen muss in die Drahtführung Ihres Schweißkopfs passen. Vergleichen Sie Außendurchmesser, Länge und Biegung mit dem ausgebauten Teil.

Anwendung

• Laserschweißen mit Zusatzdraht (Auftrag-, Kehl- und Verbindungsnähte)
• Anpassen des Drahtanstellwinkels über gerade oder gebogene Ausführung
• Ersatz bei verschlissener oder verstopfter Führung

Verschleiß und Austausch

• Innenkanal ausgeschliffen oder mit Spänen zugesetzt
• Röhrchen verbogen oder eingedrückt – der Draht läuft nicht mehr auf konstanter Bahn
• Drahtvorschub stockt, der Draht schiebt sich schwer durch
• Ende angeschmolzen oder mit Spritzern belegt

Fachlicher Hintergrund: Der Draht wird mit konstanter Geschwindigkeit geschoben. Steigt der Reibwiderstand im Führungskanal, wird der Vorschub ungleichmäßig: Der Draht staucht sich, springt vor und bleibt wieder zurück. Das zeigt sich in der Naht als periodische Überhöhung oder als Bindefehler. Weil sich der Reibwiderstand langsam aufbaut, wird die Ursache oft erst spät bemerkt – ein Röhrchen ist ein günstiges Teil und sollte bei ersten Vorschubproblemen zuerst getauscht werden.

Lieferumfang

• 1 Führungsröhrchen, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
