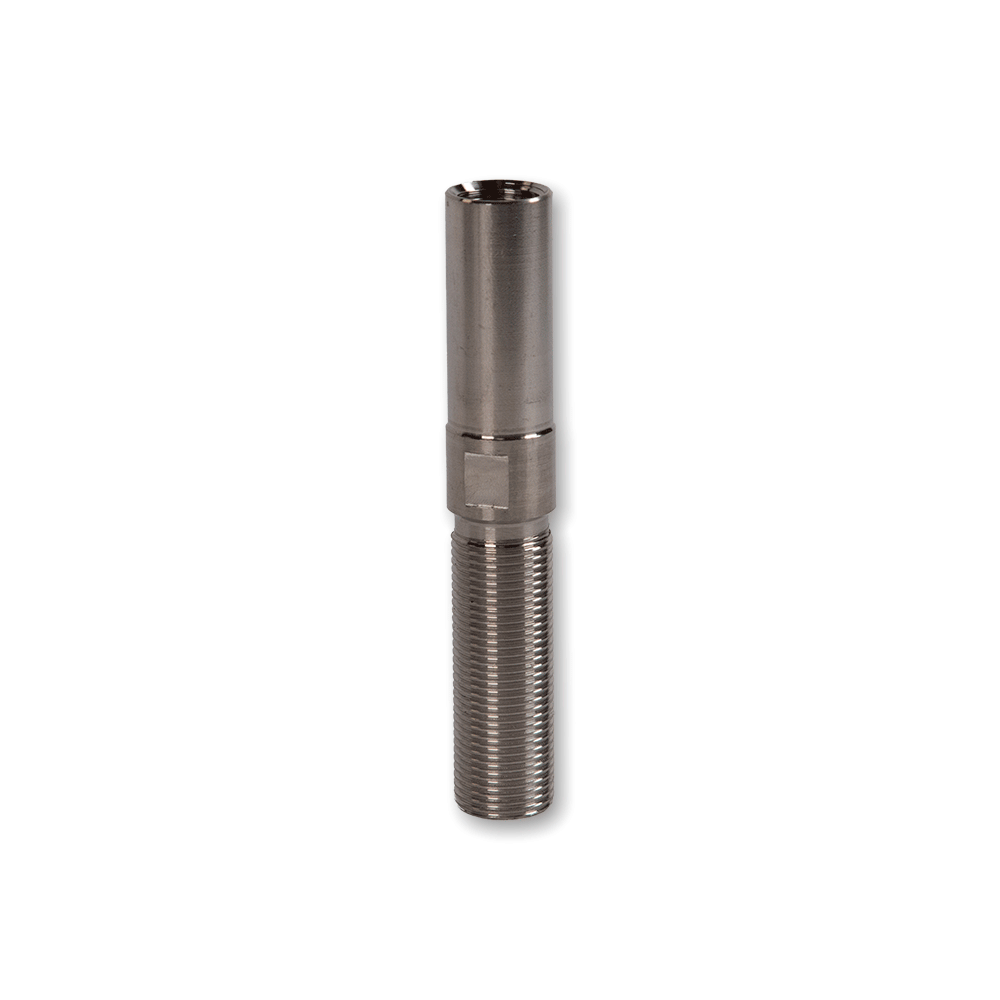

Scale Tube für Laserschweißen – Modell QILIN-L (H73 × M10)

Scale Tube (Düsenrohr mit Skala) für Handlaserschweißköpfe der Baureihe QILIN-L. Das Rohr sitzt zwischen Kopf und Schweißdüse, führt das Schutzgas und stellt über die Skala einen definierten, reproduzierbaren Abstand zwischen Optik und Werkstück ein. Damit lässt sich die Fokuslage ohne Messmittel wiederherstellen.

Kompatibilität

Passungskriterium: Anschlussgewinde M10 bei einer Baulänge von 73 mm. Gewinde und Länge bestimmen zusammen den Arbeitsabstand und müssen zum Kopf passen – ein Rohr mit passendem Gewinde, aber abweichender Länge verschiebt die Fokuslage.

Anwendung

• Ersatz nach Kollision, Sturz oder Verbiegen des Rohrs
• Reproduzierbares Einstellen des Arbeitsabstands beim Handschweißen
• Umrüsten auf eine andere Baulänge, sofern der Kopf das zulässt

Verschleiß und Austausch

• Rohr verbogen oder unrund – die Düse steht nicht mehr mittig zum Strahl
• Skala unleserlich oder Rastung ausgeschlagen, die Länge ist nicht mehr reproduzierbar
• Gewinde schwergängig, ausgeschlagen oder mit Spritzern zugesetzt
• Spritzeranhaftungen im Rohrinneren, die die Gasströmung stören
• Innenwand zeigt blanke Streifen – ein Zeichen, dass der Strahl das Rohr streift

Fachlicher Hintergrund: Beim Handschweißen legt der Abstand zwischen Optik und Blech die Fokuslage fest und damit Einschweißtiefe und Nahtbreite. Ein verbogenes oder falsch eingestelltes Rohr verschiebt den Fokus, ohne dass sich an den Laserparametern etwas ändert – das Ergebnis sind schwankende Nähte bei scheinbar identischen Einstellungen. Fluchtet das Rohr nicht mehr, streift der Strahl die Innenwand, trägt dort Material ab und bringt es in die Prozesszone und an das Schutzglas.

Lieferumfang

• 1 Scale Tube, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
