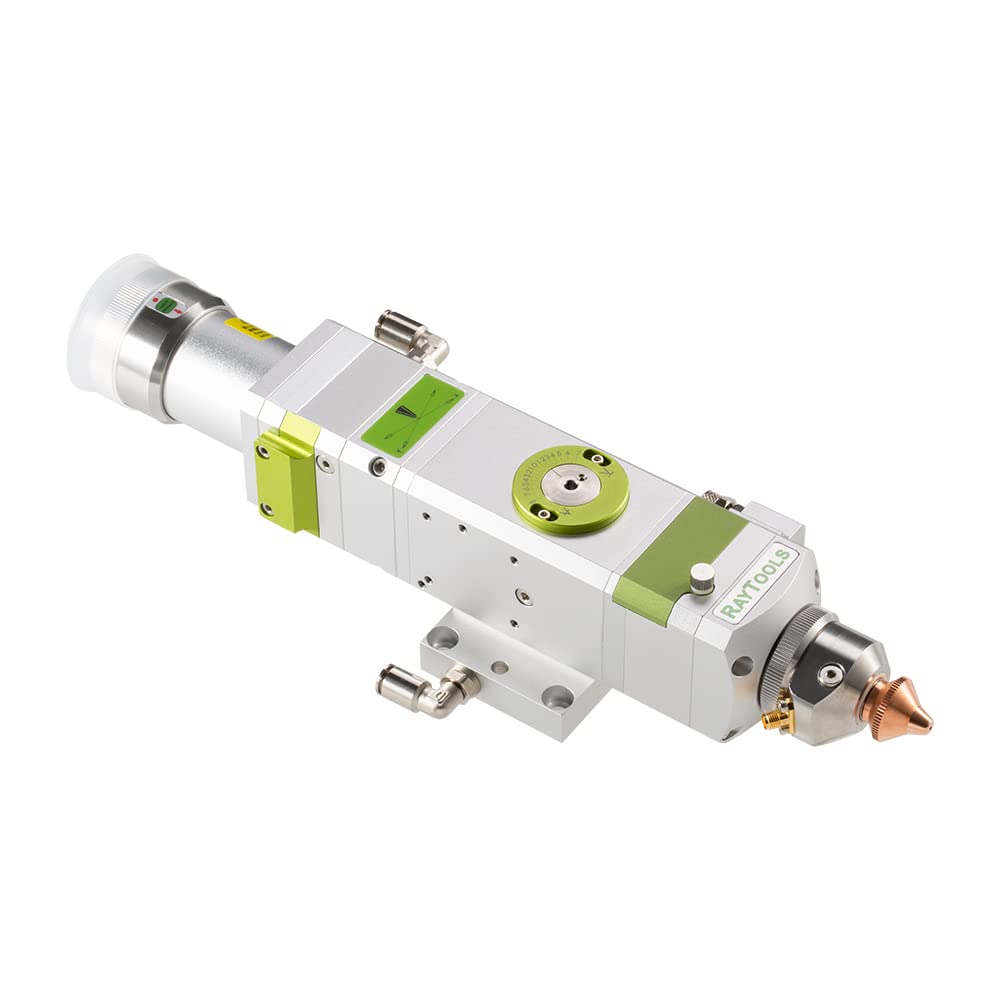

RayTools BT210S Laseroptik bis 1,5kW Laserleistung

Der RayTools BT210S ist ein Schneidkopf für Faserlaser-Schneidanlagen. Nach Produktbezeichnung ist er für Laserleistungen bis 1,5 kW ausgelegt. Die Baugruppe übernimmt Kollimation und Fokussierung des Laserstrahls, führt das Schneidgas zur Bearbeitungsstelle und nimmt die Verschleißoptik auf. Sie erhalten den Kopf als komplette Einheit für Neuaufbauten oder als Austauschkopf.

Technische Einordnung

Der Strahlengang besteht aus Kollimations- und Fokussiereinheit. Eine Schutzglaskassette schützt die Optik gegen Spritzer und Prozessrauch; das Schutzglas ist als Verschleißteil wechselbar. Der Faseranschluss ist ausführungsabhängig (Steckertypen wie QBH) und muss zur vorhandenen Laserquelle passen. Brennweiten, Fokusverstellung und Abstandssensorik unterscheiden sich je nach Variante. Bitte fragen Sie die für Ihre Anlage passende Ausführung an.

Einsatzgebiete

• Laserschneiden von Blech im Leistungsbereich bis 1,5 kW
• Austausch eines beschädigten oder verschlissenen Schneidkopfs
• Neuaufbau und Retrofit von Schneidanlagen durch qualifizierte Integratoren

Integration

Prüfen Sie vor der Bestellung Laserquelle und Steckertyp der Lichtleitfaser, die mechanische Aufnahme an der Z-Achse sowie Höhenregelung und Abstandssensorik der Anlage. Für den Betrieb werden eine Schneidgasversorgung (je nach Werkstoff Sauerstoff, Stickstoff oder Druckluft) und die für die Ausführung vorgesehene Kühlung benötigt. Bei Unsicherheit senden Sie uns Typenschild oder Foto Ihrer Optik: Kontakt.

Lieferumfang

• Schneidkopf RayTools BT210S als komplette Baugruppe
• Konkrete Ausführung sowie mitgeliefertes Zubehör und Verschleißteile variantenabhängig – bitte vor der Bestellung anfragen

Verschleißteile

Schutzgläser, Schneiddüsen sowie Keramikring und Isolator sind Verschleißteile und werden im laufenden Betrieb regelmäßig getauscht. beam.deals führt passende Verschleiß- und Ersatzteile. Die Zuordnung erfolgt über Kopftyp und Optik, nicht über die Maschinenmarke. Unterstützung erhalten Sie über Service, Wartung und Reparatur.

Sicherheit

Der Schneidkopf ist eine Komponente und darf nur in Anlagen der Laserklasse 4 durch fachkundiges Personal eingebaut und betrieben werden. Für Gefährdungsbeurteilung, Abgrenzung des Laserbereichs, persönliche Schutzausrüstung und die Bestellung eines Laserschutzbeauftragten ist der Betreiber verantwortlich. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.
