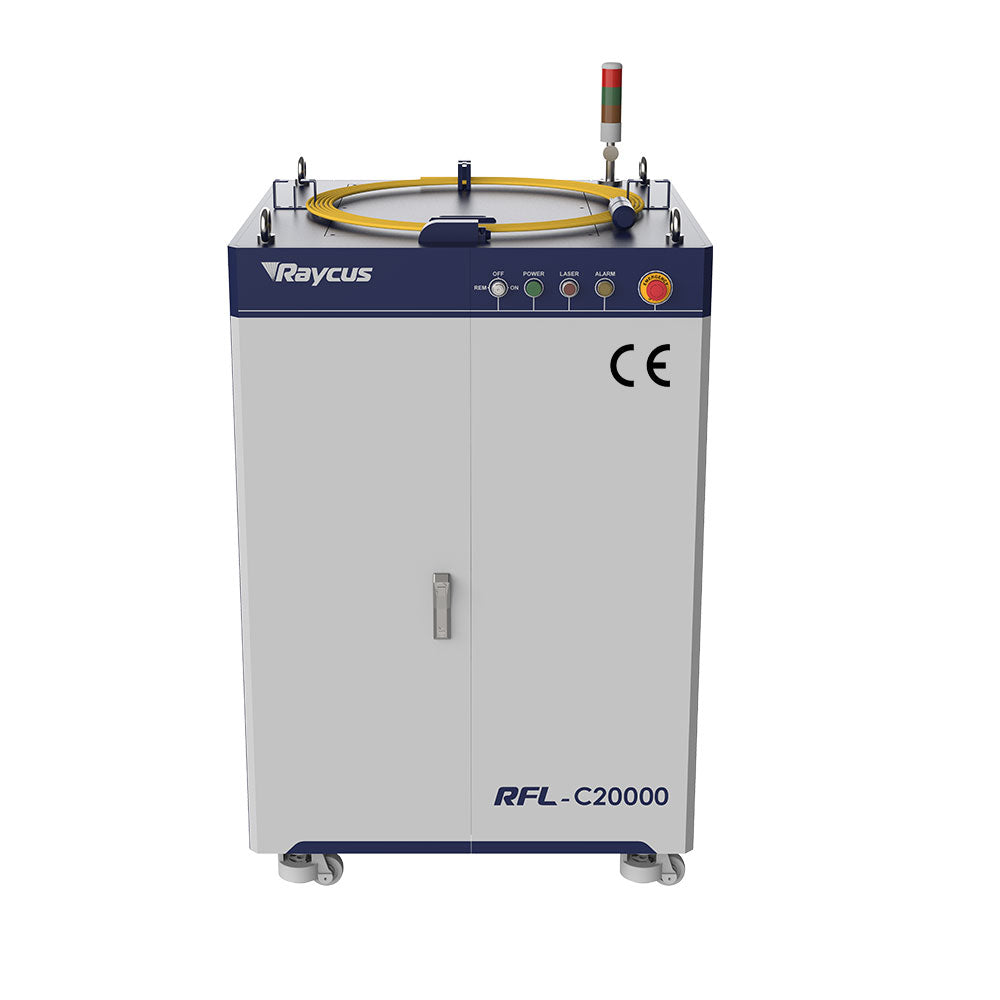

Raycus RFL-C20000M-CE – 20.000 W Faserlaserquelle für industrielle Hochgeschwindigkeits-Schneidanwendungen

Die Raycus RFL-C20000M-CE ist eine dauerstrichbetriebene Faserlaserquelle (CW) mit 20.000 W Nennausgangsleistung in Multi-Module-Bauweise. Sie ist als OEM-Komponente für den Einbau in industrielle Laseranlagen im oberen Leistungsbereich ausgelegt und richtet sich an qualifizierte Systemintegratoren.

Technische Einordnung

Als CW-Quelle liefert die RFL-C20000M-CE kontinuierliche Laserstrahlung, die moduliert werden kann (maximale Modulationsfrequenz 5 kHz). Sie ist für Prozesse mit kontinuierlichem Energieeintrag ausgelegt: Schneiden, Schweißen und Auftragschweißen von Metallen bei hohen Materialstärken oder hohen Vorschubgeschwindigkeiten. Die Emissionswellenlänge beträgt 1.080 ± 5 nm, die Strahlqualität liegt bei einem BPP von ≤ 4 mm·mrad, der Kerndurchmesser der Ausgangsfaser bei 100 µm. Für Anwendungen, die kurze Pulse mit hoher Spitzenleistung und unabhängig einstellbarer Pulsdauer erfordern – etwa Beschriften oder Gravieren –, ist eine gepulste MOPA-Quelle die geeignete Bauart. Eine CW-Quelle ersetzt diese nicht.

Einsatzgebiete

• Laserschneiden von Metallen mit hoher Materialstärke
• Laserschweißen von Metallen, auch mit hoher Einschweißtiefe
• Auftragschweißen (Cladding) und Oberflächenbearbeitung
• Aufbau von Hochleistungs-Laseranlagen durch Systemintegratoren

Integration

Die Strahlführung erfolgt über ein werkseitig konfektioniertes Lichtleitkabel mit einer Länge von bis zu 20 m; die Auskopplung ist standardmäßig als QBH-Anschluss ausgeführt (abweichende Auskopplungen auf Anfrage). Die Ansteuerung erfolgt über RS232 und Analogeingang (AD), der Leistungsstellbereich beträgt 10–100 %. Die Quelle ist wassergekühlt und benötigt einen externen Kaltwassersatz mit entsprechend großer Kühlleistung. Der Netzanschluss erfolgt dreiphasig im Vierleitersystem mit 323–436 V AC bei 47–63 Hz. Bei Abmessungen von rund 1.200 × 1.220 × 1.600 mm und einem Gewicht von unter 950 kg sind Aufstellfläche, Bodenbelastung und Transportweg vorab zu prüfen.

Lieferumfang

• Laserquelle RFL-C20000M-CE mit werkseitig konfektioniertem Lichtleitkabel und QBH-Ausgangskopf
• Schutzkappe für den Ausgangskopf
• Herstellerdokumentation (User Guide)
• Maßgeblich ist die dem Gerät beiliegende Packliste des Herstellers
• Kaltwassersatz, Netz- und Steuerleitungen sowie weiteres Zubehör stimmen wir separat mit Ihnen ab

Sicherheit

Laserprodukt der Klasse 4 nach EN 60825-1. Die Strahlung bei 1.080 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen, auch durch Streu- und Reflexionsstrahlung. In dieser Leistungsklasse ist bereits diffus gestreute Strahlung gefährlich. Der Betrieb ist ausschließlich in einem eingerichteten Laserschutzbereich, durch unterwiesenes Personal, unter Bestellung eines Laserschutzbeauftragten und mit geeigneter persönlicher Schutzausrüstung zulässig. Die Laserschutzbrille muss für Wellenlänge und Leistung der Quelle ausgelegt sein. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
