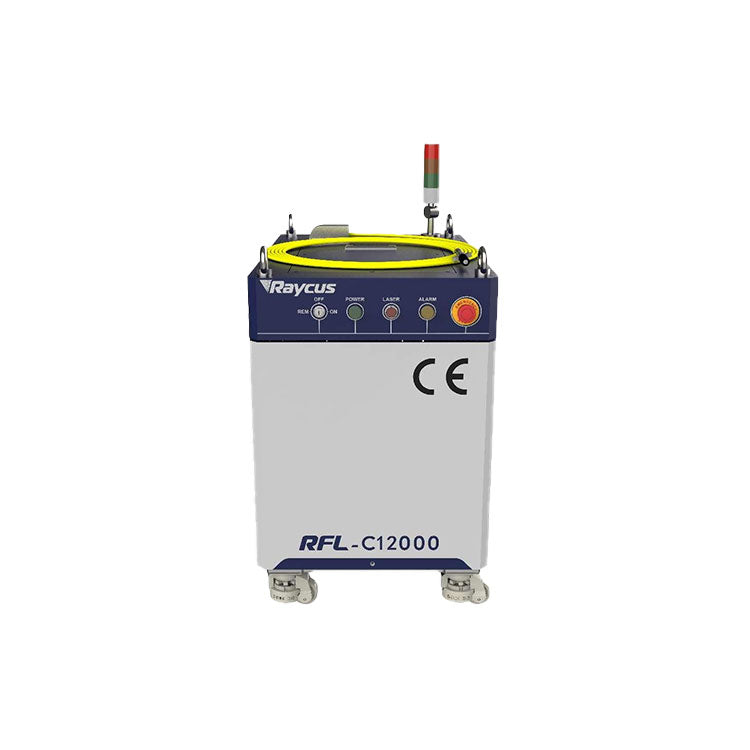

Raycus RFL-C12000S-CE – 12.000 W Faserlaserquelle für industrielles Hochleistungsschneiden

Die Raycus RFL-C12000S-CE ist eine dauerstrichbetriebene Faserlaserquelle (CW) mit 12.000 W Nennausgangsleistung. Sie ist als OEM-Komponente für den Einbau in industrielle Laseranlagen im Hochleistungsbereich ausgelegt und eignet sich für Neuaufbauten durch qualifizierte Integratoren ebenso wie als Austauschquelle im Servicefall.

Technische Einordnung

Als CW-Quelle liefert die RFL-C12000S-CE kontinuierliche Laserstrahlung, die zusätzlich moduliert werden kann. Sie ist damit für Prozesse mit kontinuierlichem Energieeintrag ausgelegt, insbesondere für das Schneiden und Schweißen von Metallen mit hoher Materialstärke oder hohen Vorschubgeschwindigkeiten. Die Emissionswellenlänge beträgt 1.080 ± 5 nm. Für Anwendungen, die kurze Pulse mit hoher Spitzenleistung und unabhängig einstellbarer Pulsdauer erfordern – etwa Beschriften, Gravieren oder Farbmarkieren –, ist eine gepulste MOPA-Quelle die geeignete Bauart. Eine CW-Quelle ersetzt diese nicht.

Einsatzgebiete

• Laserschneiden von Metallen mit hoher Materialstärke
• Laserschweißen von Metallen
• Oberflächenbearbeitung und Auftragschweißen (Cladding)
• Aufbau neuer Laseranlagen durch Systemintegratoren
• Ersatz einer defekten Laserquelle in einer bestehenden Anlage nach technischer Prüfung

Integration

Die Strahlführung erfolgt über ein werkseitig konfektioniertes Lichtleitkabel; die Auskopplung ist standardmäßig als QBH-Anschluss ausgeführt (abweichende Auskopplungen auf Anfrage). Die Ansteuerung übernimmt die Anlagensteuerung über RS232 und Analogeingang (AD) sowie über Interlock- und Modulationseingang. Die Quelle ist wassergekühlt und benötigt einen externen Kaltwassersatz mit entsprechend großer Kühlleistung. Der Netzanschluss erfolgt dreiphasig; die genauen elektrischen Anschlusswerte entnehmen Sie bitte dem Datenblatt der gelieferten Quelle oder stimmen sie vorab mit uns ab. Aufstellfläche, Bodenbelastung und Transportweg sind bei dieser Leistungsklasse vorab zu prüfen. Laserquellen sind nicht pauschal zwischen Anlagen austauschbar.

Lieferumfang

• Laserquelle RFL-C12000S-CE mit werkseitig konfektioniertem Lichtleitkabel und QBH-Ausgangskopf
• Schutzkappe für den Ausgangskopf
• Herstellerdokumentation (User Guide)
• Maßgeblich ist die dem Gerät beiliegende Packliste des Herstellers
• Kaltwassersatz, Netz- und Steuerleitungen sowie weiteres Zubehör stimmen wir separat mit Ihnen ab

Sicherheit

Laserprodukt der Klasse 4 nach EN 60825-1. Die Strahlung bei 1.080 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen, auch durch Streu- und Reflexionsstrahlung. Der Betrieb ist ausschließlich in einem eingerichteten Laserschutzbereich, durch unterwiesenes Personal, unter Bestellung eines Laserschutzbeauftragten und mit geeigneter persönlicher Schutzausrüstung zulässig. Die Laserschutzbrille muss für Wellenlänge und Leistung der Quelle ausgelegt sein. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
