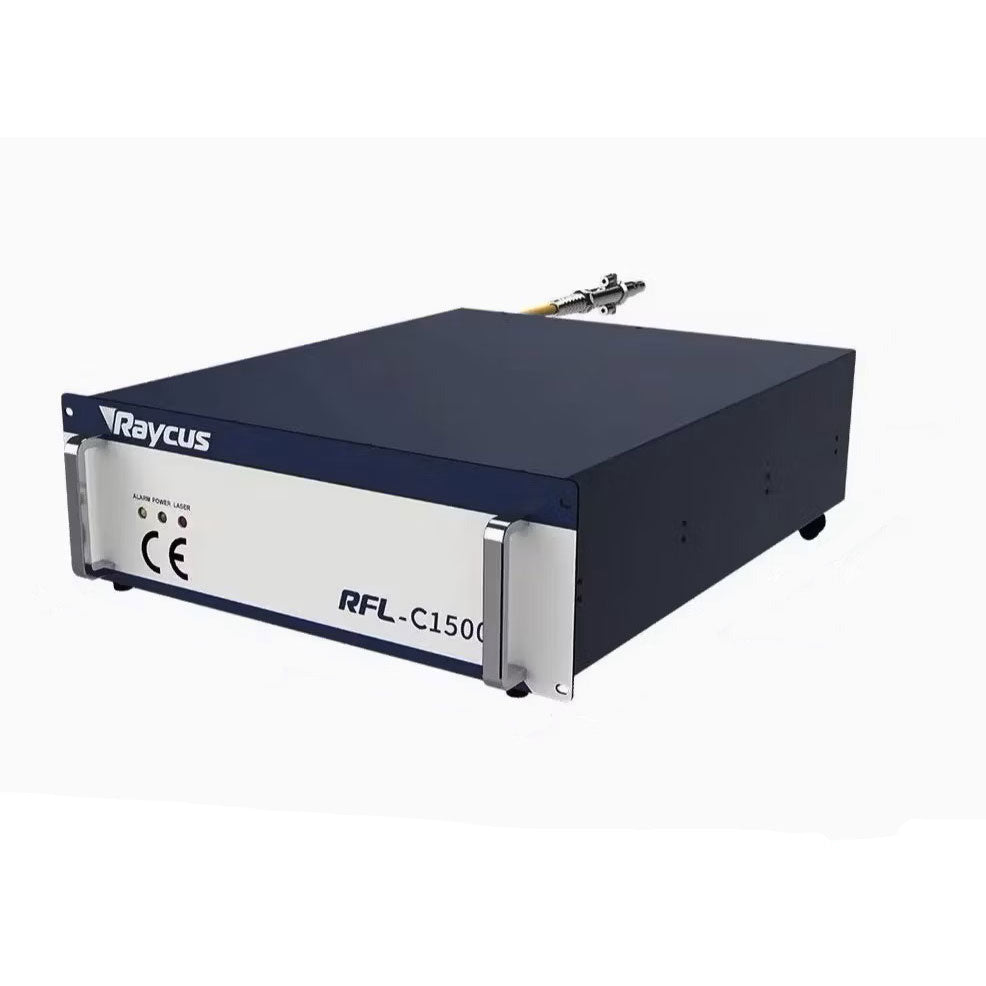

Raycus C020-CE – 1,5 kW Faserlaserquelle für präzises Metallschneiden

Die Raycus RFL-C020-CE ist eine dauerstrichbetriebene Faserlaserquelle (CW) mit 1.500 W Nennausgangsleistung in Single-Module-Bauweise. Raycus führt die 1.500-W-Variante dieser Baureihe unter der Typbezeichnung C020. Die Quelle ist als OEM-Komponente für den Einbau in industrielle Laseranlagen ausgelegt und eignet sich für Neuaufbauten durch qualifizierte Integratoren ebenso wie als Austauschquelle im Servicefall.

Technische Einordnung

Als CW-Quelle liefert die C020-CE kontinuierliche Laserstrahlung, die zusätzlich moduliert werden kann. Sie ist damit für Prozesse mit kontinuierlichem Energieeintrag ausgelegt, insbesondere für das Schneiden und Schweißen von Metallen. Die Emissionswellenlänge beträgt 1.080 ± 5 nm. Für Anwendungen, die kurze Pulse mit hoher Spitzenleistung und unabhängig einstellbarer Pulsdauer erfordern – etwa Beschriften, Gravieren oder Farbmarkieren –, ist eine gepulste MOPA-Quelle die geeignete Bauart. Eine CW-Quelle ersetzt diese nicht.

Einsatzgebiete

• Laserschneiden von Metallen im Blechbereich
• Laserschweißen von Metallen
• Aufbau neuer Laseranlagen durch Systemintegratoren
• Ersatz einer defekten Laserquelle in einer bestehenden Anlage nach technischer Prüfung

Integration

Die Strahlführung erfolgt über ein werkseitig konfektioniertes Lichtleitkabel mit Ausgangskopf. Die Kopfvariante (QBH bzw. iQB) ist modellabhängig und vor der Bestellung abzugleichen. Die Ansteuerung übernimmt die Anlagensteuerung über die Steuerschnittstelle der Quelle mit Interlock-Eingang, Analogeingang (0–10 V entsprechend 0–100 % Ausgangsleistung) und Modulationseingang. Die Quelle ist wassergekühlt und benötigt einen externen Kaltwassersatz mit ausreichender Kühlleistung. Raycus gibt eine Kühlwassertemperatur von 22 ± 1 °C vor. Die elektrischen Anschlusswerte sind modellabhängig. Laserquellen sind nicht pauschal zwischen Anlagen austauschbar. Bitte stimmen Sie Steuerung, Kühlleistung und Schnittstellen vor der Bestellung mit uns ab.

Lieferumfang

• Laserquelle RFL-C020-CE mit werkseitig konfektioniertem Lichtleitkabel und Ausgangskopf
• Schutzkappe für den Ausgangskopf
• Herstellerdokumentation (User Guide)
• Maßgeblich ist die dem Gerät beiliegende Packliste des Herstellers
• Kaltwassersatz, Netz- und Steuerleitungen sowie weiteres Zubehör stimmen wir separat mit Ihnen ab

Sicherheit

Laserprodukt der Klasse 4 nach EN 60825-1. Die Strahlung bei 1.080 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen, auch durch Streu- und Reflexionsstrahlung. Der Betrieb ist ausschließlich in einem eingerichteten Laserschutzbereich, durch unterwiesenes Personal, unter Bestellung eines Laserschutzbeauftragten und mit geeigneter persönlicher Schutzausrüstung zulässig. Die Laserschutzbrille muss für Wellenlänge und Leistung der Quelle ausgelegt sein. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
