Nozzle Connector Tube / Düsenverbindungsstück für Laserschweißgeräte – 72 mm x D12

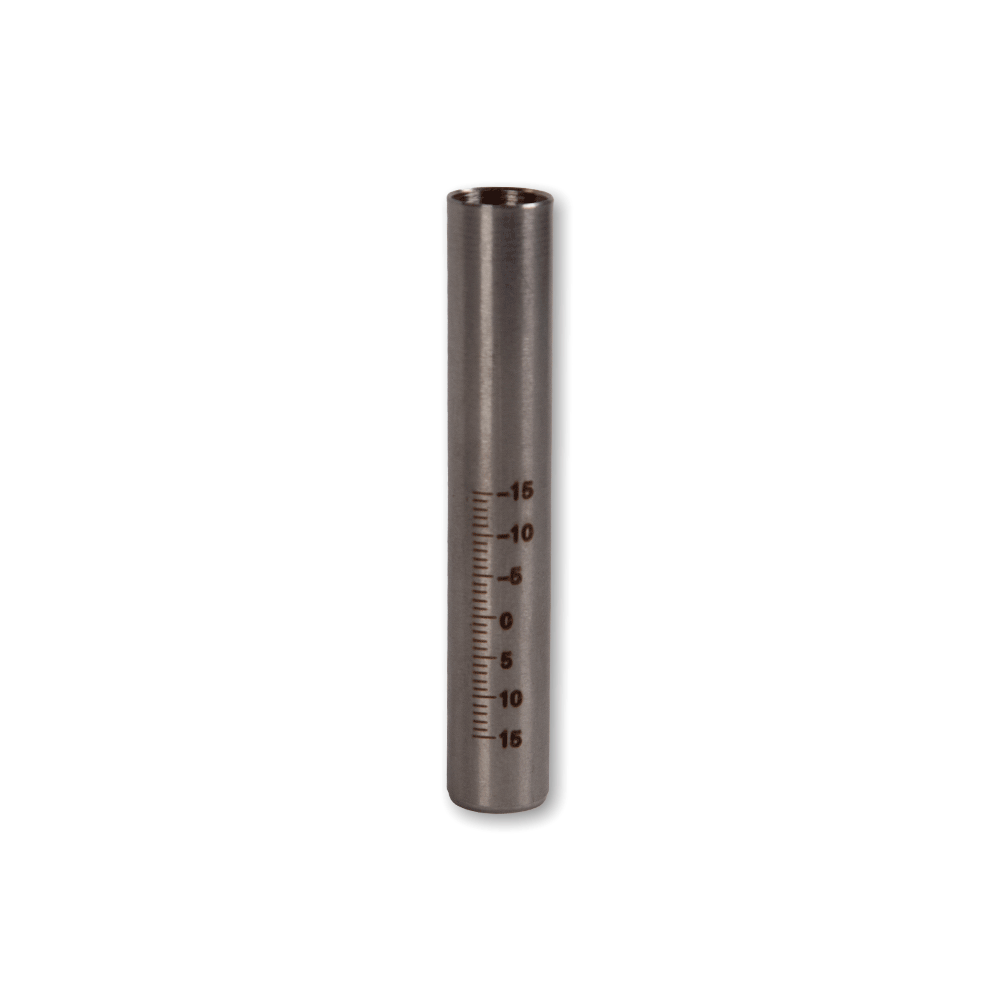

Düsenverbindungsstück (Nozzle Connector Tube) für Laserschweißgeräte. Das Rohr verbindet den Kopf mit der Schweißdüse, führt das Schutzgas und legt über seine Baulänge den Abstand zwischen Optik und Werkstück – und damit die Fokuslage – fest.

Kompatibilität

Passungskriterium: Rohr-Ø 12 mm bei einer Baulänge von 72 mm. Beides muss zum Kopf und zur eingesetzten Düse passen; ein abweichend langes Rohr verschiebt die Fokuslage.

Anwendung

• Ersatz nach Kollision oder Verbiegen
• Herstellen eines definierten Arbeitsabstands beim Handschweißen
• Bevorratung als Verschleißteil des Schweißkopfs

Verschleiß und Austausch

• Rohr verbogen oder unrund – die Düse steht nicht mehr mittig zum Strahl
• Spritzeranhaftungen im Rohrinneren, die die Gasströmung stören
• Gewinde oder Sitz ausgeschlagen, die Düse sitzt nicht mehr fest
• Blanke Streifen an der Innenwand – Zeichen, dass der Strahl das Rohr streift

Fachlicher Hintergrund: Das Verbindungsrohr ist Teil der Gasführung und der Strahlgeometrie zugleich. Ist es verbogen, steht die Düse außermittig; der Gasstrahl deckt die Schmelze nicht mehr symmetrisch ab, und im ungünstigen Fall streift der Laserstrahl die Rohrinnenwand. Dort abgetragenes Material gelangt in die Prozesszone und an das Schutzglas. Ein verbogenes Rohr sollte deshalb nicht gerichtet, sondern ersetzt werden.

Lieferumfang

• 1 Verbindungsstück, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
