Mobiles Laserbeschriftungssystem 20 bis 50 Watt MOPA

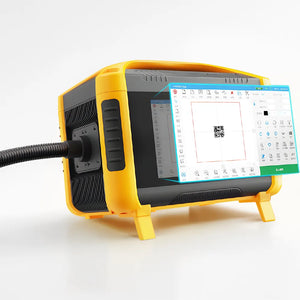

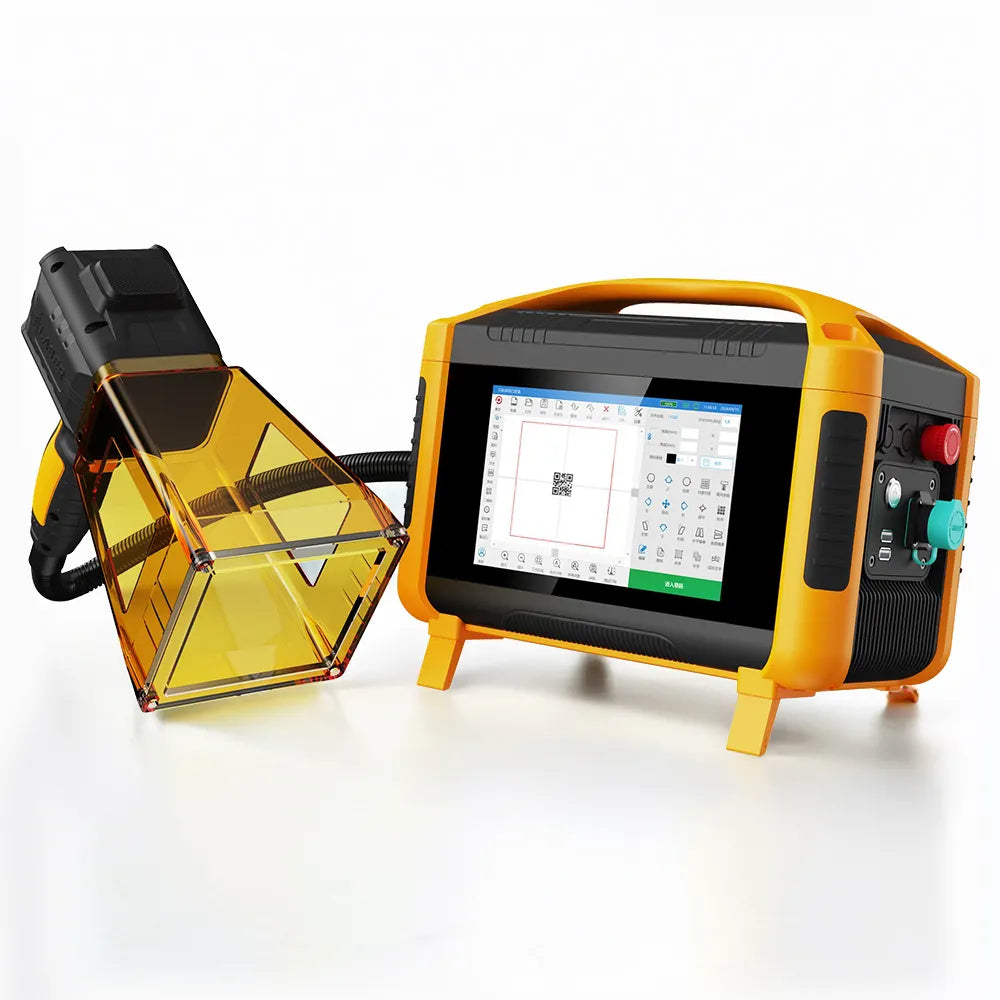

Tragbares Laserbeschriftungssystem mit MOPA-Faserlaserquelle von Max Photonics. Das System besteht aus Laserquelle, Galvo-Scankopf mit F-Theta-Objektiv, Steuerung und Markiersoftware in einer transportablen Bauform. Es ist für Markieraufgaben in der Werkstatt und für den Einsatz direkt am Bauteil vor Ort ausgelegt, arbeitet luftgekühlt und ist offen aufgebaut, also nicht eingehaust.

Leistungsvarianten

Das System ist mit einer Laserleistung von 20 bis 50 W verfügbar. Die MOPA-Bauweise erlaubt es, die Pulsdauer unabhängig von der Pulsfrequenz einzustellen. Damit lassen sich Wärmeeintrag und Kontrast gezielt steuern: kurze Pulse für kontrastreiche Markierungen auf Kunststoffen und Farbmarkierungen auf Edelstahl, längere Pulse für abtragende Gravur auf Metall. Q-Switch-Quellen bieten diese Freiheit nicht; bei ihnen ist die Pulsdauer bauartbedingt festgelegt. Eine höhere Leistungsstufe verkürzt Taktzeiten und erlaubt tiefere Gravuren.

Einsatzgebiete

• Kennzeichnung von Metallen wie Aluminium und Edelstahl
• Markierung von Kunststoffen und Leder
• Seriennummern, Logos und Codes im industriellen Umfeld

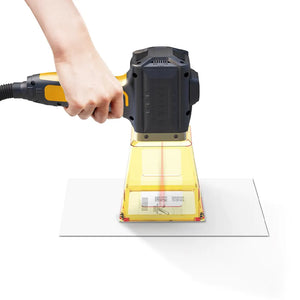

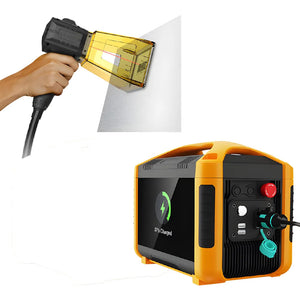

• Markierung großer oder ortsfester Bauteile, die nicht zur Maschine gebracht werden können

Ausstattung

• MOPA-Faserlaserquelle 20 bis 50 W, Wellenlänge 1064 nm, luftgekühlt
• Markierbereich 110 × 110 mm, durch Objektivwechsel anpassbar
• Markiergeschwindigkeit bis 7000 mm/s
• Minimale Linienbreite 0,01 mm, Wiederholgenauigkeit ± 0,002 mm
• Software mit Unterstützung gängiger Dateiformate wie DXF, PLT, BMP und JPG

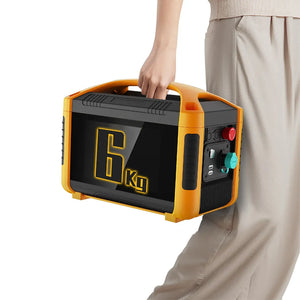

• Transportable Bauform

Lieferumfang

• Laserbeschriftungssystem
• Softwarepaket
• Benutzerhandbuch
• Laserschutzbrille
• Netzkabel

Den genauen Lieferumfang bestätigen wir Ihnen vor Auftragserteilung.

Betriebsvoraussetzungen

Für den Betrieb benötigen Sie einen Netzanschluss mit 230 V (Schuko). Das System ist luftgekühlt, ein externer Kaltwassersatz entfällt. Am Einsatzort sind eine standsichere Aufstellung des Geräts und ausreichend Platz zur Positionierung am Bauteil erforderlich. Entstehen bei Ihrer Anwendung Rauch, Stäube oder Partikel, ist eine geeignete Absaugung mit Filterstufe vorzusehen. Da das System an wechselnden Orten eingesetzt wird, muss der jeweilige Arbeitsbereich vor jedem Einsatz als Laserbereich abgegrenzt und gesichert werden.

Verschleißteile

Wesentliches Verschleißteil im laufenden Betrieb ist das Schutzglas des F-Theta-Objektivs. Es schützt die Optik vor Spritzern und Prozessrückständen und wird bei Verschmutzung oder Beschädigung getauscht. Beim mobilen Einsatz empfiehlt sich zusätzlich der Schutz der Optik vor Staub während Transport und Lagerung. Passende Schutzgläser sowie weitere Ersatz- und Verschleißteile finden Sie im Shop.

Service, Schulung und Beratung

Wir beraten Sie vor dem Kauf zur Auslegung und führen auf Wunsch Markierproben mit Ihren Bauteilen durch. Nach der Lieferung übernehmen wir Einweisung und Schulung Ihres Personals einschließlich Laserschutz und betreuen Sie bei Wartung und Ersatzteilversorgung. Eine Finanzierung ist möglich; sprechen Sie uns dazu an.

Sicherheit

Es handelt sich um ein offenes Lasersystem der Klasse 4. Beim mobilen Einsatz ist der Laserbereich an jedem Einsatzort neu festzulegen und wirksam abzugrenzen. Der Betrieb ist nur mit geeigneten Schutzmaßnahmen zulässig: geeignete Laserschutzbrille und weitere persönliche Schutzausrüstung, unterwiesenes Personal sowie eine bestellte Laserschutzbeauftragte oder ein bestellter Laserschutzbeauftragter. Beachten Sie die Anforderungen der OStrV und der TROS Laserstrahlung. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
