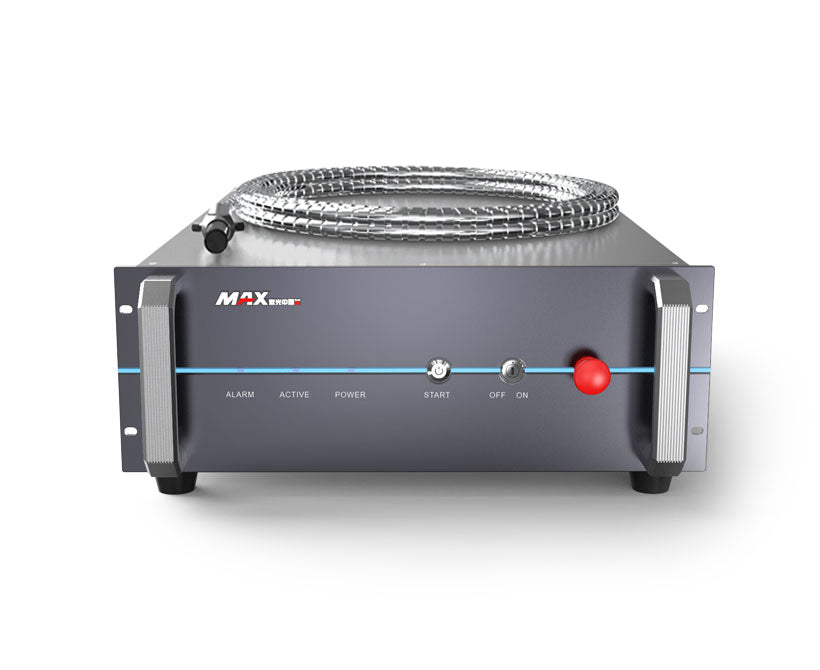

MAX MFSC 1500C (Schweissen)

Die MAX MFSC 1500C von Max Photonics ist eine CW-Faserlaserquelle (Dauerstrich, zusätzlich modulierbar) mit 1500 W maximaler Ausgangsleistung. Der Strahl wird über ein Lichtleitkabel mit QBH-Ausgangskoppler (LOC) geführt, die Quelle ist wassergekühlt und für den Einbau in industrielle Laseranlagen ausgelegt. Sie eignet sich als Austauschquelle bei Defekt sowie für Neuaufbauten durch qualifizierte Integratoren.

Technische Einordnung

Als CW-Quelle gibt die MFSC 1500C einen kontinuierlichen Strahl mit hoher mittlerer Leistung ab; die Leistung ist laut Hersteller im Bereich von 10 bis 100 Prozent stellbar und zusätzlich modulierbar. Damit ist die Quelle auf thermische Prozesse mit hohem Energieeintrag ausgelegt: Schweißen, Schneiden, Bohren, Auftragschweißen und Oberflächenbehandlung an Metallen. Für Prozesse, die kurze Pulse mit hoher Spitzenleistung benötigen, ist sie nicht geeignet – Beschriften, Gravieren, Farbmarkieren und abtragendes Laserreinigen erfordern gepulste Quellen (Q-Switch oder MOPA). Welcher Prozess mit einer konkreten Ausführung sinnvoll gefahren werden kann, hängt von Faserkerndurchmesser, Kabellänge und Strahlqualität ab. Diese Variante wird bei uns für Schweißanwendungen geführt; bitte lassen Sie die Ausführung vor der Bestellung bestätigen.

Einsatzgebiete

• Laserschweißen an Stahl, Edelstahl und Aluminium
• Auftragschweißen (Cladding) und Oberflächenbehandlung
• Schneiden und Bohren von Metallen (ausführungsabhängig)
• Ersatz einer defekten Laserquelle in einer bestehenden Anlage
• Neuaufbau und Retrofit von Laseranlagen durch qualifizierte Integratoren

Integration

Die Strahlführung erfolgt über ein fest angeschlagenes Lichtleitkabel mit QBH-Ausgangskoppler (LOC); Kerndurchmesser und Kabellänge sind variantenabhängig und bestimmen die erreichbare Strahlqualität. Die Quelle ist wassergekühlt und benötigt ein passend dimensioniertes Kühlaggregat (Chiller); der QBH-Kopf wird laut Hersteller in einem separaten, wärmeren Wasserkreis gekühlt, um Kondensation zu vermeiden. Die Ansteuerung erfolgt über die CTRL-Schnittstelle des Herstellers (Freigabe/Enable, Modulationseingang, Leistungsvorgabe 0–10 V analog, Interlock, Störmeldung als potentialfreier Kontakt) sowie über Ethernet für Monitoring und Konfiguration. Zulässige Umgebungsbedingungen laut Hersteller: 10 bis 40 °C und 10 bis 85 Prozent relative Luftfeuchte, kondensationsfrei. Netzanschluss und Anschlussleistung hängen von Leistungsklasse und Generation ab und werden vor der Bestellung verbindlich geklärt. Laserquellen sind nicht pauschal zwischen Anlagen austauschbar: Steuerung, Kühlleistung und Software-Konfiguration müssen zur Anlage passen. Bitte dokumentieren Sie vorhandene Quelle, Steuerung und Kühlleistung und stimmen Sie die Konfiguration vorab mit uns ab.

Lieferumfang

• Laserquelle MAX MFSC 1500C mit Lichtleitkabel und QBH-Ausgangskoppler
• Steuer- und Signalleitung für die CTRL-Schnittstelle
• Schlüssel für den Schlüsselschalter
• Reinigungsmaterial für die Ausgangsoptik
• Musterstücke der Kühlwasserschläuche
• Herstellerdokumentation

Der genaue Lieferumfang unterscheidet sich je nach Generation und Ausführung; bitte lassen Sie ihn vor der Bestellung bestätigen. Kühlaggregat (Chiller), Bearbeitungskopf, Schutzgehäuse und Absaugung sind nicht enthalten und separat einzuplanen. Beratung, Inbetriebnahme, Schulung und Ersatzteilversorgung übernimmt BeamDeals: Service & Wartung. Zur Abstimmung Ihrer Konfiguration nehmen Sie bitte Kontakt auf.

Sicherheit

Diese Laserquelle ist ein Produkt der Laserklasse 4 nach EN 60825-1. Die Strahlung im Bereich um 1080 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen; auch gerichtete Streureflexionen an glatten Oberflächen sind gefährlich. Der Betrieb ist ausschließlich in einem abgegrenzten Laserschutzbereich mit Zutrittssicherung (Türverriegelung/Interlock) und Warnkennzeichnung zulässig. Setzen Sie ausschließlich unterwiesenes Personal ein, benennen Sie eine Laserschutzbeauftragte oder einen Laserschutzbeauftragten und verwenden Sie eine auf Wellenlänge und Leistung abgestimmte persönliche Schutzausrüstung (Laserschutzbrille). Halten Sie brennbare Stoffe und Lösemittel vom Arbeitsbereich fern und sorgen Sie für eine Absaugung der Prozessemissionen. Weitere Hinweise finden Sie auf unserer Sicherheitsseite; Schulung und Dokumentation erhalten Sie bei uns.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
