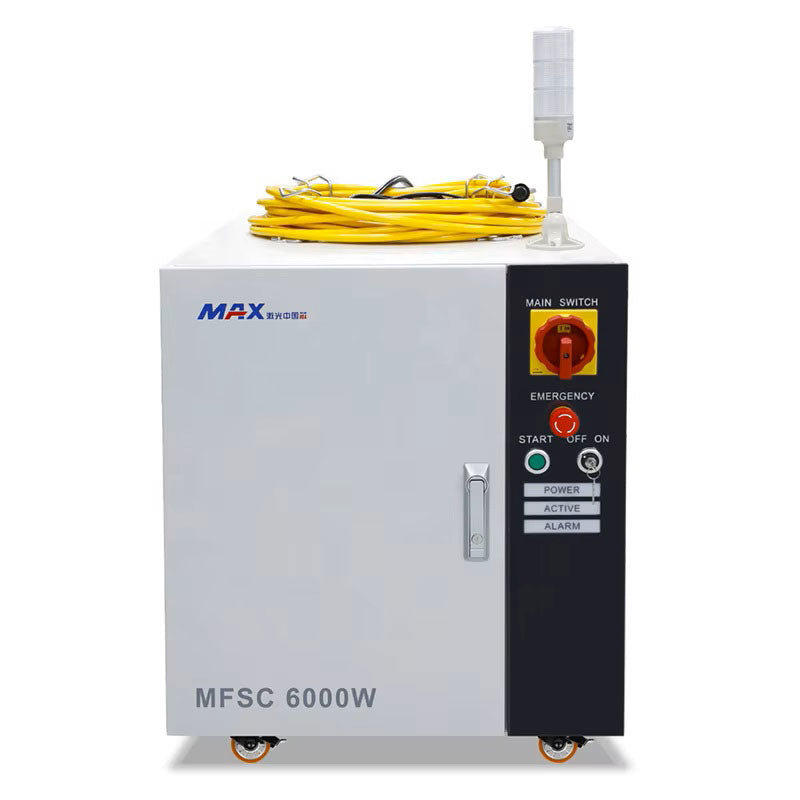

MAX MFSC 6000C – Hochleistungs-Faserlaserquelle für präzises und effizientes Metallschneiden

Die MAX MFSC 6000C von Max Photonics ist eine CW-Faserlaserquelle (Dauerstrich, zusätzlich modulierbar) mit 6000 W maximaler Ausgangsleistung. Der Strahl wird über ein Lichtleitkabel mit QBH-Ausgangskoppler (LOC) geführt, die Quelle ist wassergekühlt und als Standgerät für industrielle Laseranlagen ausgelegt. Sie eignet sich als Austauschquelle bei Defekt sowie für Neuaufbauten durch qualifizierte Integratoren.

Technische Einordnung

Als CW-Quelle gibt die MFSC 6000C einen kontinuierlichen Strahl mit hoher mittlerer Leistung ab; die Leistung ist laut Hersteller im Bereich von 10 bis 100 Prozent stellbar. In dieser Leistungsklasse liegt die Strahlqualität herstellerseitig bei rund 3,0 bis 3,8 mm·mrad (BPP, 100 µm QBH) – der Fokus ist also größer als bei Quellen mit 1,5 kW, die eingebrachte Leistung dafür deutlich höher. Das macht die Quelle für das Schneiden größerer Blechstärken und für hohe Vorschubgeschwindigkeiten geeignet. Für Prozesse, die kurze Pulse mit hoher Spitzenleistung benötigen, ist sie nicht geeignet – Beschriften, Gravieren, Farbmarkieren und abtragendes Laserreinigen erfordern gepulste Quellen (Q-Switch oder MOPA). Diese Variante wird bei uns für Schneidanwendungen geführt; bitte lassen Sie die Ausführung vor der Bestellung bestätigen.

Einsatzgebiete

• Laserschneiden größerer Blechstärken in Stahl, Edelstahl und Aluminium
• Hochgeschwindigkeitsschneiden dünner Bleche
• Laserschweißen, Bohren und Auftragschweißen (Cladding)
• Ersatz einer defekten Laserquelle in einer bestehenden Großformat-Schneidanlage
• Neuaufbau und Retrofit von Laseranlagen durch qualifizierte Integratoren

Integration

Die Strahlführung erfolgt über ein fest angeschlagenes Lichtleitkabel mit QBH-Ausgangskoppler (LOC). Für die MFSC-6000-Baureihe gibt der Hersteller an: Lichtleitkabel 20 m, Faserkern 100 µm (150 oder 200 µm optional), minimaler Biegeradius 200 mm; Netzanschluss 360–440 VAC als Drehstrom (Dreiphasen-Vierleiternetz); Anschlussleistung rund 20 kW bei 100 Prozent Ausgangsleistung; Kühlung mit Wasser, Bedarf 50 l/min bei mindestens 14 kW Kälteleistung des Chillers; Modulation bis 5 kHz. Ausführungen und Generationen können hiervon abweichen – die Werte für Ihre konkrete Quelle gleichen wir vor der Bestellung ab. Die Ansteuerung erfolgt über die CTRL-Schnittstelle (Freigabe/Enable, Modulationseingang, Leistungsvorgabe 0–10 V analog, Interlock, Störmeldung als potentialfreier Kontakt) sowie über Ethernet. Zulässige Umgebungsbedingungen: 10 bis 40 °C und 10 bis 85 Prozent relative Luftfeuchte, kondensationsfrei; der Hersteller empfiehlt einen klimatisierten Aufstellraum und eine räumliche Trennung von Laser und Chiller. Laserquellen sind nicht pauschal zwischen Anlagen austauschbar: Steuerung, Kühlleistung und Software-Konfiguration müssen zur Anlage passen.

Lieferumfang

• Laserquelle MAX MFSC 6000C mit Lichtleitkabel und QBH-Ausgangskoppler
• Steuer- und Signalleitung für die CTRL-Schnittstelle sowie Anschlusskabel
• Zwei Schlüssel für den Schlüsselschalter
• Monitoring-Software auf Datenträger
• Reinigungsmaterial für die Ausgangsoptik
• Musterstücke der Kühlwasserschläuche und Schlauchschellen
• Herstellerdokumentation

Der genaue Lieferumfang unterscheidet sich je nach Generation und Ausführung; bitte lassen Sie ihn vor der Bestellung bestätigen. Kühlaggregat (Chiller), Schneidkopf, Schutzgehäuse und Absaugung sind nicht enthalten und separat einzuplanen. Beratung, Inbetriebnahme, Schulung und Ersatzteilversorgung übernimmt BeamDeals: Service & Wartung. Zur Abstimmung Ihrer Konfiguration nehmen Sie bitte Kontakt auf.

Sicherheit

Diese Laserquelle ist ein Produkt der Laserklasse 4 nach EN 60825-1. Die Strahlung im Bereich um 1080 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen; auch gerichtete Streureflexionen an glatten Oberflächen sind gefährlich. Der Betrieb ist ausschließlich in einem abgegrenzten Laserschutzbereich mit Zutrittssicherung (Türverriegelung/Interlock) und Warnkennzeichnung zulässig. Setzen Sie ausschließlich unterwiesenes Personal ein, benennen Sie eine Laserschutzbeauftragte oder einen Laserschutzbeauftragten und verwenden Sie eine auf Wellenlänge und Leistung abgestimmte persönliche Schutzausrüstung (Laserschutzbrille). Halten Sie brennbare Stoffe und Lösemittel vom Arbeitsbereich fern und sorgen Sie für eine Absaugung der Prozessemissionen. Beachten Sie zusätzlich die Gefahren durch den Drehstromanschluss. Weitere Hinweise finden Sie auf unserer Sicherheitsseite; Schulung und Dokumentation erhalten Sie bei uns.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
