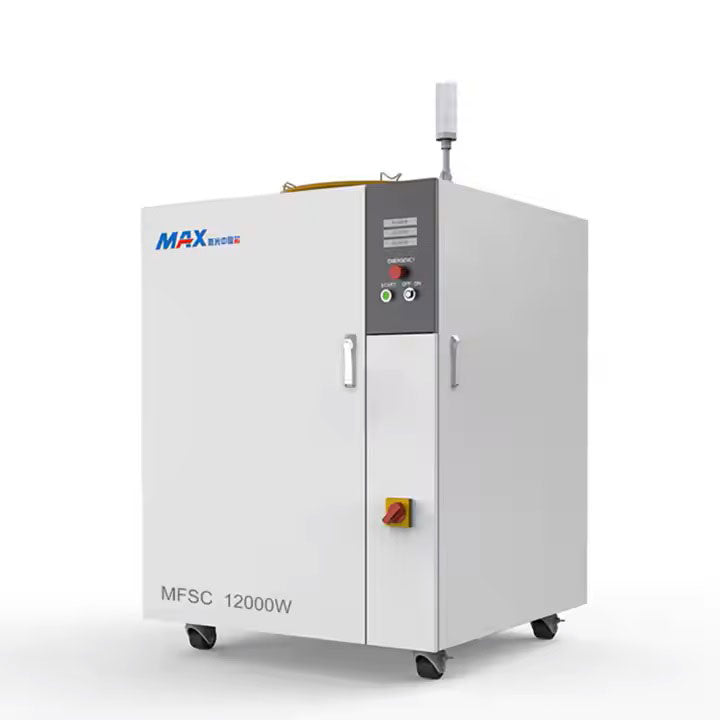

MAX MFSC 12000M – Ultrahochleistungs-Faserlaserquelle für industrielles Metallschneiden

Die MAX MFSC 12000M von Max Photonics ist eine CW-Faserlaserquelle (Dauerstrich, zusätzlich modulierbar) mit 12.000 W maximaler Ausgangsleistung. Der Strahl wird über ein Lichtleitkabel mit QBH-Ausgangskoppler (LOC) geführt, die Quelle ist wassergekühlt und als Standgerät für industrielle Großanlagen ausgelegt. Sie eignet sich als Austauschquelle bei Defekt sowie für Neuaufbauten durch qualifizierte Integratoren.

Technische Einordnung

Als CW-Quelle gibt die MFSC 12000M einen kontinuierlichen Strahl mit sehr hoher mittlerer Leistung ab; die Leistung ist laut Hersteller im Bereich von 10 bis 100 Prozent stellbar. In dieser Leistungsklasse steht der Energieeintrag im Vordergrund, nicht die Fokussierbarkeit: Der nutzbare Faserkerndurchmesser ist größer als bei Quellen im Kilowatt-Bereich, die Strahlqualität entsprechend geringer. Die Quelle ist damit auf das Schneiden großer Blechstärken und auf hohe Vorschubgeschwindigkeiten ausgelegt. Für Prozesse, die kurze Pulse mit hoher Spitzenleistung benötigen, ist sie nicht geeignet – Beschriften, Gravieren, Farbmarkieren und abtragendes Laserreinigen erfordern gepulste Quellen (Q-Switch oder MOPA). Strahlqualität, Faserkerndurchmesser und Modulkonfiguration Ihrer konkreten Ausführung gleichen wir vor der Bestellung mit dem Hersteller ab.

Einsatzgebiete

• Laserschneiden großer Blechstärken in Stahl, Edelstahl und Aluminium
• Hochgeschwindigkeitsschneiden im industriellen Dauerbetrieb
• Laserschweißen mit hohem Energieeintrag und Auftragschweißen (Cladding)
• Ersatz einer defekten Laserquelle in einer bestehenden Großformat-Schneidanlage
• Neuaufbau und Retrofit von Laseranlagen durch qualifizierte Integratoren

Integration

Die Strahlführung erfolgt über ein fest angeschlagenes Lichtleitkabel mit QBH-Ausgangskoppler (LOC); Kerndurchmesser und Kabellänge sind variantenabhängig. Die Quelle ist wassergekühlt und benötigt ein leistungsstarkes Kühlaggregat (Chiller); der QBH-Kopf wird in einem separaten, wärmeren Wasserkreis gekühlt, um Kondensation zu vermeiden. Der Netzanschluss erfolgt in dieser Leistungsklasse über Drehstrom; die konkrete Anschlussleistung und Absicherung hängen von der Ausführung ab und werden vor der Bestellung verbindlich geklärt – prüfen Sie frühzeitig, ob Ihr Netzanschluss ausreicht. Die Ansteuerung erfolgt über die CTRL-Schnittstelle des Herstellers (Freigabe/Enable, Modulationseingang, Leistungsvorgabe 0–10 V analog, Interlock, Störmeldung als potentialfreier Kontakt) sowie über Ethernet für Monitoring und Konfiguration. Zulässige Umgebungsbedingungen laut Hersteller: 10 bis 40 °C und 10 bis 85 Prozent relative Luftfeuchte, kondensationsfrei; ein klimatisierter Aufstellraum und die räumliche Trennung von Laser und Chiller werden empfohlen. Laserquellen sind nicht pauschal zwischen Anlagen austauschbar: Steuerung, Kühlleistung und Software-Konfiguration müssen zur Anlage passen.

Lieferumfang

• Laserquelle MAX MFSC 12000M mit Lichtleitkabel und QBH-Ausgangskoppler
• Steuer- und Signalleitung für die CTRL-Schnittstelle sowie Anschlusskabel
• Schlüssel für den Schlüsselschalter
• Monitoring-Software auf Datenträger
• Reinigungsmaterial für die Ausgangsoptik
• Musterstücke der Kühlwasserschläuche
• Herstellerdokumentation

Der genaue Lieferumfang unterscheidet sich je nach Generation und Ausführung; bitte lassen Sie ihn vor der Bestellung bestätigen. Kühlaggregat (Chiller), Schneidkopf, Schutzgehäuse und Absaugung sind nicht enthalten und separat einzuplanen. Beratung, Inbetriebnahme, Schulung und Ersatzteilversorgung übernimmt BeamDeals: Service & Wartung. Zur Abstimmung Ihrer Konfiguration nehmen Sie bitte Kontakt auf.

Sicherheit

Diese Laserquelle ist ein Produkt der Laserklasse 4 nach EN 60825-1. Die Strahlung im Bereich um 1080 nm ist unsichtbar und kann Augen und Haut irreversibel schädigen; auch gerichtete Streureflexionen an glatten Oberflächen sind gefährlich. Bei dieser Leistung genügen bereits Sekundenbruchteile für schwere Schäden. Der Betrieb ist ausschließlich in einem abgegrenzten Laserschutzbereich mit Zutrittssicherung (Türverriegelung/Interlock) und Warnkennzeichnung zulässig. Setzen Sie ausschließlich unterwiesenes Personal ein, benennen Sie eine Laserschutzbeauftragte oder einen Laserschutzbeauftragten und verwenden Sie eine auf Wellenlänge und Leistung abgestimmte persönliche Schutzausrüstung (Laserschutzbrille). Halten Sie brennbare Stoffe und Lösemittel vom Arbeitsbereich fern und sorgen Sie für eine Absaugung der Prozessemissionen. Beachten Sie zusätzlich die Gefahren durch den Drehstromanschluss. Weitere Hinweise finden Sie auf unserer Sicherheitsseite; Schulung und Dokumentation erhalten Sie bei uns.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
