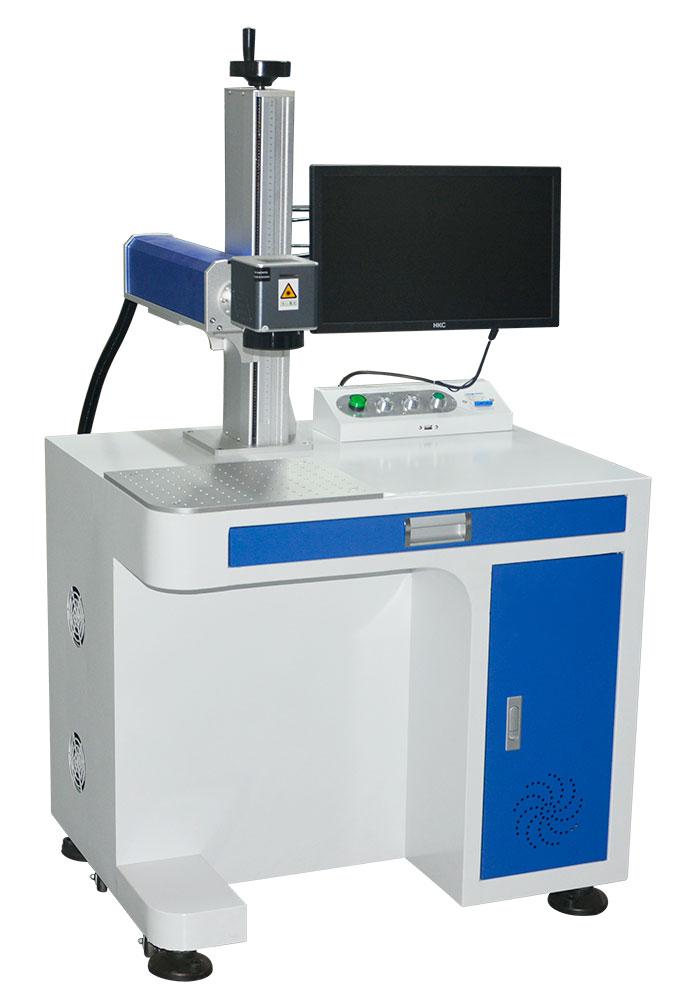

Laserbeschriftungsanlage 20Watt mit JPT M7 MOPA Laserquelle und Maschinentisch

Laserbeschriftungsanlage als Komplettsystem auf einem Maschinentisch, ausgerüstet mit einer luftgekühlten JPT M7 MOPA-Faserlaserquelle mit 20 W. Weitere Kernkomponenten sind ein Galvo-Scankopf mit F-Theta-Objektiv der Brennweite 163 mm sowie die Steuerung mit vorinstallierter Markiersoftware EZCAD2. Rechner und Monitor gehören zum System. Das System ist offen aufgebaut und nicht eingehaust.

Leistungsvarianten

Die Baureihe umfasst die Leistungsstufen 20, 30, 60, 100 und 200 W mit JPT M7 MOPA-Quelle. Anders als eine Q-Switch-Quelle (etwa Maxphotonics X Series oder Raycus QS) erlaubt die MOPA-Bauweise, die Pulsdauer unabhängig von der Pulsfrequenz einzustellen. Dadurch lassen sich Wärmeeintrag und Kontrast gezielt steuern: kurze Pulse für kontrastreiche Markierungen auf Kunststoffen und Farbmarkierungen auf Edelstahl, längere Pulse für abtragende Gravur auf Metall. Nach Herstellerangabe zur JPT M7 (20–100 W) sind die Pulsdauer im Bereich von 2 bis 500 ns und die Pulsfrequenz im Bereich von 1 bis 4000 kHz wählbar; die Wellenlänge beträgt 1064 nm. Eine höhere Leistungsstufe verkürzt Taktzeiten und erlaubt tiefere Gravuren.

Einsatzgebiete

• Kontrastreiche Markierung auf Kunststoffen
• Farbmarkierung durch Anlassfarben auf Edelstahl
• Seriennummern, Data-Matrix- und QR-Codes auf Metallteilen
• Filigrane Gravuren, Logos und Typenschilder
• Markierung beschichteter Bauteile

Ausstattung

• JPT M7 MOPA-Faserlaserquelle 20 W, Wellenlänge 1064 nm, luftgekühlt
• Galvo-Scankopf mit F-Theta-Objektiv, Brennweite 163 mm
• Markiersoftware EZCAD2, vorinstalliert
• Maschinentisch mit Bedienplatz
• Rechner und Monitor

Lieferumfang

• Laserbeschriftungsanlage mit Maschinentisch
• JPT M7 MOPA-Laserquelle 20 W
• Rechner und Monitor
• Vorinstallierte Software EZCAD2

Den genauen Lieferumfang bestätigen wir Ihnen vor Auftragserteilung.

Betriebsvoraussetzungen

Für den Betrieb benötigen Sie einen Netzanschluss mit 230 V (Schuko). Die Laserquelle ist luftgekühlt, ein externer Kaltwassersatz entfällt. Planen Sie eine Stellfläche für den Maschinentisch samt Bedienplatz und freien Zugang für Bestückung und Wartung ein. Entstehen bei Ihrer Anwendung Rauch, Stäube oder Partikel – insbesondere beim Markieren von Kunststoffen – ist eine geeignete Absaugung mit Filterstufe vorzusehen; die Auslegung stimmen wir mit Ihnen ab. Der Aufstellort muss als Laserbereich abgegrenzt werden können.

Verschleißteile

Wesentliches Verschleißteil im laufenden Betrieb ist das Schutzglas des F-Theta-Objektivs. Es schützt die Optik vor Spritzern und Prozessrückständen und wird bei Verschmutzung oder Beschädigung getauscht. Passende Schutzgläser sowie weitere Ersatz- und Verschleißteile finden Sie im Shop.

Service, Schulung und Beratung

Wir beraten Sie vor dem Kauf zur Auslegung und führen auf Wunsch Markierproben mit Ihren Bauteilen durch. Nach der Lieferung übernehmen wir Inbetriebnahme und Einweisung, schulen Ihr Personal einschließlich Laserschutz und betreuen Sie bei Wartung und Ersatzteilversorgung. Eine Finanzierung ist möglich; sprechen Sie uns dazu an.

Sicherheit

Es handelt sich um ein offenes Lasersystem der Klasse 4. Der Betrieb ist nur mit geeigneten Schutzmaßnahmen zulässig: abgegrenzter Laserbereich, geeignete Laserschutzbrille und weitere persönliche Schutzausrüstung, unterwiesenes Personal sowie eine bestellte Laserschutzbeauftragte oder ein bestellter Laserschutzbeauftragter. Beachten Sie die Anforderungen der OStrV und der TROS Laserstrahlung. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
