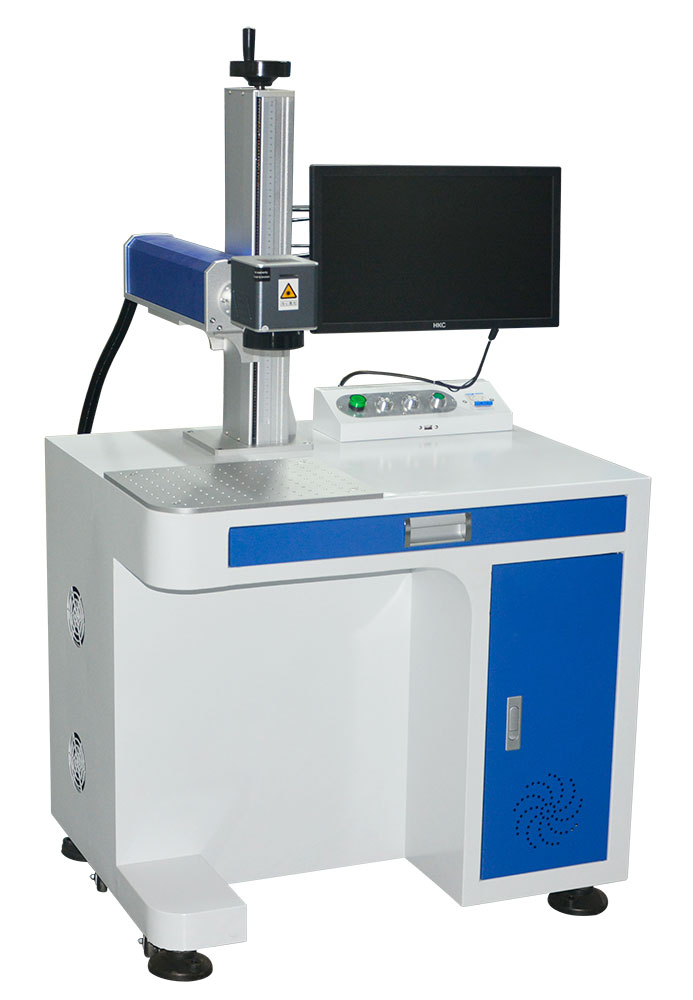

Laserbeschriftungsanlage 20 Watt mit Maschinentisch und Maxphotonics X Series oder Raycus QS

Laserbeschriftungsanlage als Komplettsystem auf einem Maschinentisch. Kernkomponenten sind eine luftgekühlte Faserlaserquelle mit 20 W (wahlweise Maxphotonics X Series oder Raycus QS), ein Galvo-Scankopf mit F-Theta-Objektiv der Brennweite 163 mm sowie die Steuerung mit vorinstallierter Markiersoftware EZCAD2. Rechner und Monitor gehören zum System, der Maschinentisch nimmt Steuerung und Bedienplatz auf. Das System ist offen aufgebaut und nicht eingehaust.

Leistungsvarianten

Die Anlage wird wahlweise mit einer Laserquelle von Maxphotonics (X Series) oder Raycus (QS) ausgeliefert. Beide Quellen arbeiten bei einer Wellenlänge von 1064 nm nach dem Q-Switch-Prinzip: Die Pulsdauer ist bauartbedingt festgelegt, einstellbar sind im Wesentlichen Leistung und Pulsfrequenz. Q-Switch-Quellen sind auf die klassische Metallmarkierung ausgelegt. MOPA-Quellen wie die JPT M7 erlauben demgegenüber eine frei wählbare Pulsdauer und damit zusätzliche Anwendungen, etwa kontrastreiche Markierungen auf Kunststoffen und Farbmarkierungen auf Edelstahl. Diese Anlage ist mit einer Q-Switch-Quelle ausgerüstet; MOPA-Anlagen führen wir als eigene Modelle.

Einsatzgebiete

• Dauerhafte Kennzeichnung von Metallteilen: Seriennummern, Data-Matrix- und QR-Codes, Logos
• Kennzeichnung im Werkzeug- und Formenbau
• Markierung von Elektronikbauteilen
• Gravur von Schmuck und Kleinteilen

Ausstattung

• Faserlaserquelle 20 W, Wellenlänge 1064 nm, luftgekühlt
• Galvo-Scankopf mit F-Theta-Objektiv, Brennweite 163 mm
• Markiersoftware EZCAD2, vorinstalliert
• Maschinentisch mit Bedienplatz
• Rechner und Monitor

Lieferumfang

• Laserbeschriftungsanlage mit Maschinentisch
• Faserlaserquelle 20 W (Maxphotonics X Series oder Raycus QS)
• Rechner und Monitor
• Vorinstallierte Software EZCAD2

Den genauen Lieferumfang bestätigen wir Ihnen vor Auftragserteilung.

Betriebsvoraussetzungen

Für den Betrieb benötigen Sie einen Netzanschluss mit 230 V (Schuko). Die Laserquelle ist luftgekühlt, ein externer Kaltwassersatz entfällt. Planen Sie eine Stellfläche für den Maschinentisch samt Bedienplatz und freien Zugang für Bestückung und Wartung ein. Entstehen bei Ihrer Anwendung Rauch, Stäube oder Partikel, ist eine geeignete Absaugung mit Filterstufe vorzusehen; die Auslegung stimmen wir mit Ihnen ab. Der Aufstellort muss als Laserbereich abgegrenzt werden können.

Verschleißteile

Wesentliches Verschleißteil im laufenden Betrieb ist das Schutzglas des F-Theta-Objektivs. Es schützt die Optik vor Spritzern und Prozessrückständen und wird bei Verschmutzung oder Beschädigung getauscht. Passende Schutzgläser sowie weitere Ersatz- und Verschleißteile finden Sie im Shop.

Service, Schulung und Beratung

Wir beraten Sie vor dem Kauf zur Auslegung und führen auf Wunsch Markierproben mit Ihren Bauteilen durch. Nach der Lieferung übernehmen wir Inbetriebnahme und Einweisung, schulen Ihr Personal einschließlich Laserschutz und betreuen Sie bei Wartung und Ersatzteilversorgung. Eine Finanzierung ist möglich; sprechen Sie uns dazu an.

Sicherheit

Es handelt sich um ein offenes Lasersystem der Klasse 4. Der Betrieb ist nur mit geeigneten Schutzmaßnahmen zulässig: abgegrenzter Laserbereich, geeignete Laserschutzbrille und weitere persönliche Schutzausrüstung, unterwiesenes Personal sowie eine bestellte Laserschutzbeauftragte oder ein bestellter Laserschutzbeauftragter. Beachten Sie die Anforderungen der OStrV und der TROS Laserstrahlung. Weitere Hinweise finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
