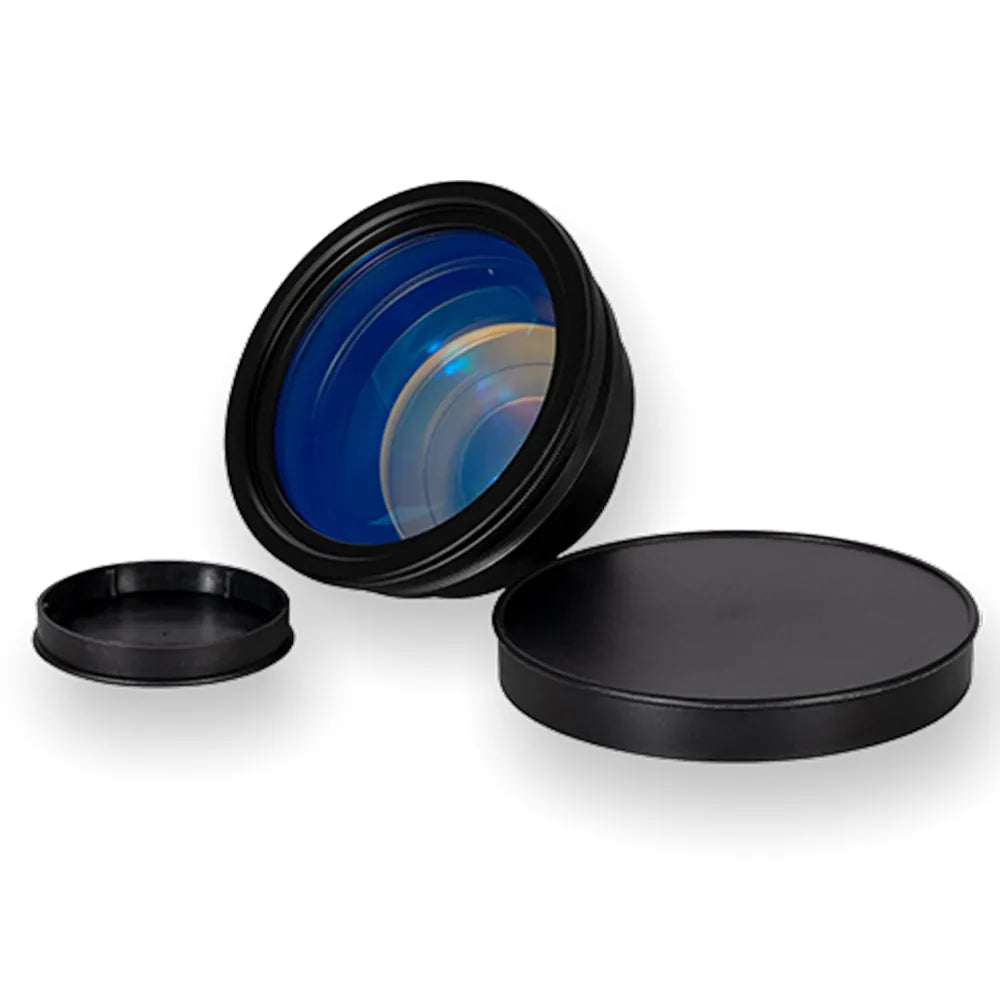

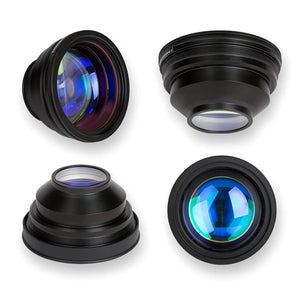

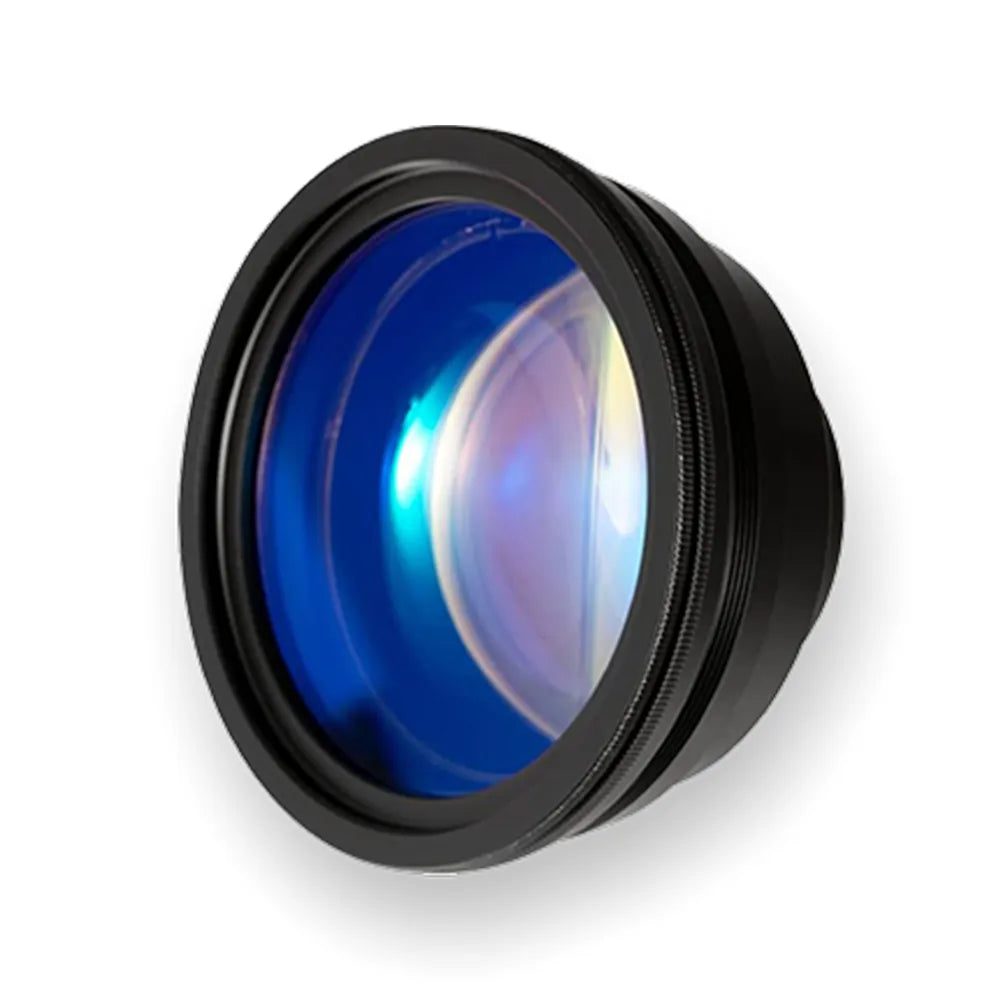

F-Theta Linse 1064 nm für Faserlaser – f100 / f160 / f210 mm
Schnell kaufen, Maße prüfen und bei Unsicherheit Hilfe anfragen.
Technische Daten
| Wellenlänge | 1064 nm |
|---|---|
| Artikelnummer | 86417531268370 |
Alle Angaben aus geprüften Produktdaten. Bitte Maße und Laserkopf vor der Bestellung prüfen.
Beschreibung
F-Theta-Objektiv für Faserlaser-Beschriftungs- und Markiersysteme bei 1064 nm. Es bildet den vom Galvo-Scanner abgelenkten Strahl über das gesamte Arbeitsfeld in einer ebenen Fokusebene ab, sodass der Fokus am Feldrand genauso scharf liegt wie in der Mitte. Die Brennweite wird über die Variante gewählt und bestimmt Feldgröße und Fokusdurchmesser: kurze Brennweite bedeutet kleines Feld und feinen Fokus, lange Brennweite ein großes Feld und einen gröberen Fokus.
Kompatibilität
Passungskriterium: Faserlaser-Scanköpfe für 1064 nm. Objektivgewinde, Eingangsapertur und Scanfeld müssen zu Ihrem Galvo-Scankopf passen; prüfen Sie Anschlussgewinde und maximalen Strahldurchmesser vor der Bestellung.
Anwendung
- Laserbeschriften und -gravieren von Metall und Kunststoff
- Wechsel der Feldgröße, z. B. von kleinen Bauteilen auf großflächige Beschriftung
- Ersatz nach Einbränden oder Belagbildung auf der Objektivunterseite
Verschleiß und Austausch
- Staub-, Spritzer- oder Metalldampfbelag auf der Unterseite des Objektivs
- Einbrände in der Beschichtung, im Streiflicht als Punkte erkennbar
- Markierung wird an den Feldrändern unscharf oder blass, während die Feldmitte noch sauber markiert
- Kontrast lässt bei unveränderten Parametern nach
Fachlicher Hintergrund: Beim Markieren steht das Objektiv unmittelbar über der Prozesszone und fängt aufsteigende Partikel und Metalldampf auf der Frontfläche auf. Die Beläge absorbieren Strahlung, das Objektiv erwärmt sich ungleichmäßig und die Fokusebene verkippt – sichtbar zuerst an den Feldrändern, weil der Strahl dort den größten Weg durch das Glas nimmt. Eine Schutzkappe in den Pausen, ein vorgesetztes Schutzglas und regelmäßige Sichtkontrolle verlängern die Standzeit erheblich.
Lieferumfang
- 1 F-Theta-Objektiv, sofern in der Variantenbezeichnung nicht anders angegeben
Bestellhinweis
Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
