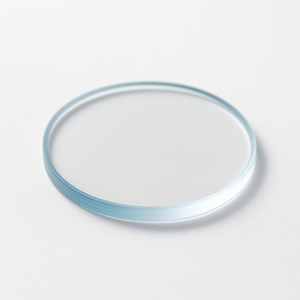

Schutzglas für Laseroptik – Ø 28 × 2 mm (bis 3 kW) 1064-1080nm

Schutzglas aus Quarzglas (Fused Silica) für Faserlaser-Optiken. Es ist das letzte optische Element vor dem Werkstück und fängt Spritzer, Rauch und Metalldampf ab, bevor sie die Fokussieroptik erreichen. Ein Schutzglas ist ein planmäßiges Verschleißteil und wird im laufenden Betrieb regelmäßig getauscht. Ausführung für bis 3 kW Laserleistung. Ausgelegt für den Wellenlängenbereich 1064–1080 nm.

Kompatibilität

Passend für folgende Köpfe laut Herstellerangabe:

• BeamDeals gepulste Reinigung – FlexClean 300 W (GY-QCDXPY200), SpectraClean 300 W (GY-QCFXYP300), SpectraClean 500 W / ProBeam 500 W (GY-QBFXYP500)

Die Liste ist eine Zuordnung nach Aufnahme und Bauform, keine Freigabe des Kopfherstellers. Prüfen Sie die Passung am eingebauten Teil.

Anwendung

• Schutz von Fokussier- und Kollimationsoptik in Faserlaser-Bearbeitungsköpfen
• Laserschneiden, Laserschweißen und Laserreinigen, sofern Aufnahme und Glasstärke passen
• Turnusmäßiger Tausch als Teil der Wartungsroutine und Bevorratung als Verbrauchsteil

Verschleiß und Austausch

• Einbrände, Krater oder festgebackene Schweißspritzer auf der Glasoberfläche
• Milchiger Schleier oder matte Stellen, die sich mit Optikreinigung nicht entfernen lassen
• Kratzer, Ausmuschelungen oder Absplitterungen an Kante und Fläche
• Schnitt- oder Nahtqualität fällt ab (Grat, schräge Kante, unruhiger Prozess), ohne dass Gas, Fokus oder Material geändert wurden
• Schutzglaskassette wird auffällig warm oder die Schutzglasüberwachung meldet Verschmutzung

Fachlicher Hintergrund: Quarzglas absorbiert Strahlung um 1 µm nur minimal – solange es sauber und unbeschädigt ist. Jede Anhaftung und jeder Beschichtungsdefekt erhöht die Absorption an dieser Stelle. Die eingekoppelte Wärme erzeugt einen Temperaturgradienten im Glas; weil sich die Brechzahl mit der Temperatur ändert, wirkt das Glas wie eine schwache zusätzliche Linse und der Fokus wandert (thermische Linse). Der Effekt verstärkt sich selbst: Je wärmer das Glas, desto stärker die Absorption. Im Extremfall wird das Glas innerhalb von Sekunden zerstört und die dahinterliegende Fokussierlinse gleich mit. Ein rechtzeitig getauschtes Schutzglas ist die günstigste Position in dieser Kette.

Lieferumfang

• 1 Schutzglas, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
