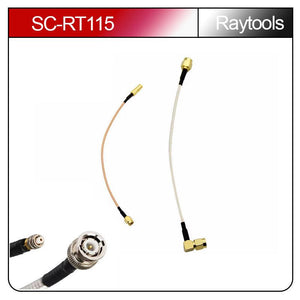

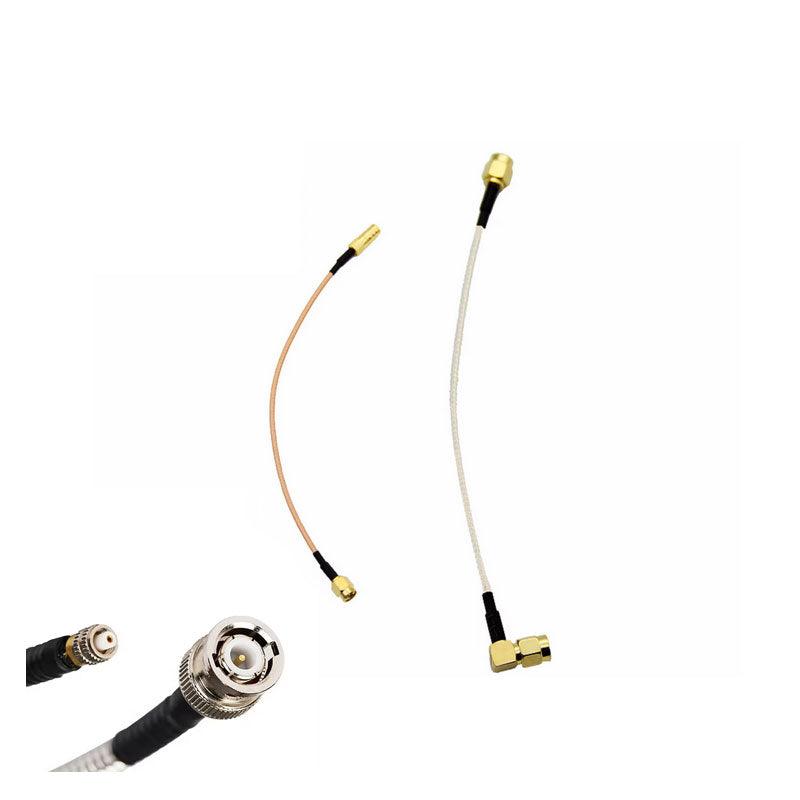

SC-RT115 Sensorkabel

Sensorkabel für die kapazitive Höhenregelung von Faserlaser-Schneidköpfen, laut Artikelbezeichnung für RayTools (SC-RT115). Das Kabel verbindet den Vorverstärker am Kopf mit der Auswerteelektronik und überträgt das Kapazitätssignal, aus dem die Steuerung den Abstand zum Blech berechnet.

Kompatibilität

Laut Artikelbezeichnung für RayTools (SC-RT115). Stecker, Belegung und Länge müssen zu Ihrem Kopf und Ihrer Steuerung passen; vergleichen Sie das Kabel mit dem eingebauten Teil.

Anwendung

• Ersatz bei Kabelbruch in der Schleppkette
• Beheben von Drift, Rauschen oder Aussetzern der Höhenregelung
• Bevorratung als kritisches Ersatzteil – bei defektem Sensorkabel steht die Maschine

Verschleiß und Austausch

• Höhenregelung driftet, rauscht oder verliert sprunghaft die Kalibrierung
• Fehlermeldungen der Abstandsregelung treten nur in bestimmten Achspositionen auf
• Kabelmantel im Bereich der Schleppkette gerissen, gequetscht oder scheuernd
• Steckkontakte korrodiert, verbogen oder locker

Fachlicher Hintergrund: Die kapazitive Abstandsmessung wertet Kapazitätsänderungen im Bereich weniger Pikofarad aus. Das Signal ist entsprechend empfindlich gegen Störungen: Schon einzelne gebrochene Litzen der Abschirmung oder ein Haarriss im Innenleiter verändern die Kapazität des Kabels selbst und verfälschen die Messung. Weil das Kabel in der Schleppkette dauernd gebogen wird, ist es ein klassisches Ermüdungsbauteil. Typisch ist ein Fehlerbild, das nur in bestimmten Achspositionen auftritt – ein starker Hinweis auf das Kabel und nicht auf Sensor oder Elektronik.

Lieferumfang

• 1 Sensorkabel, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
