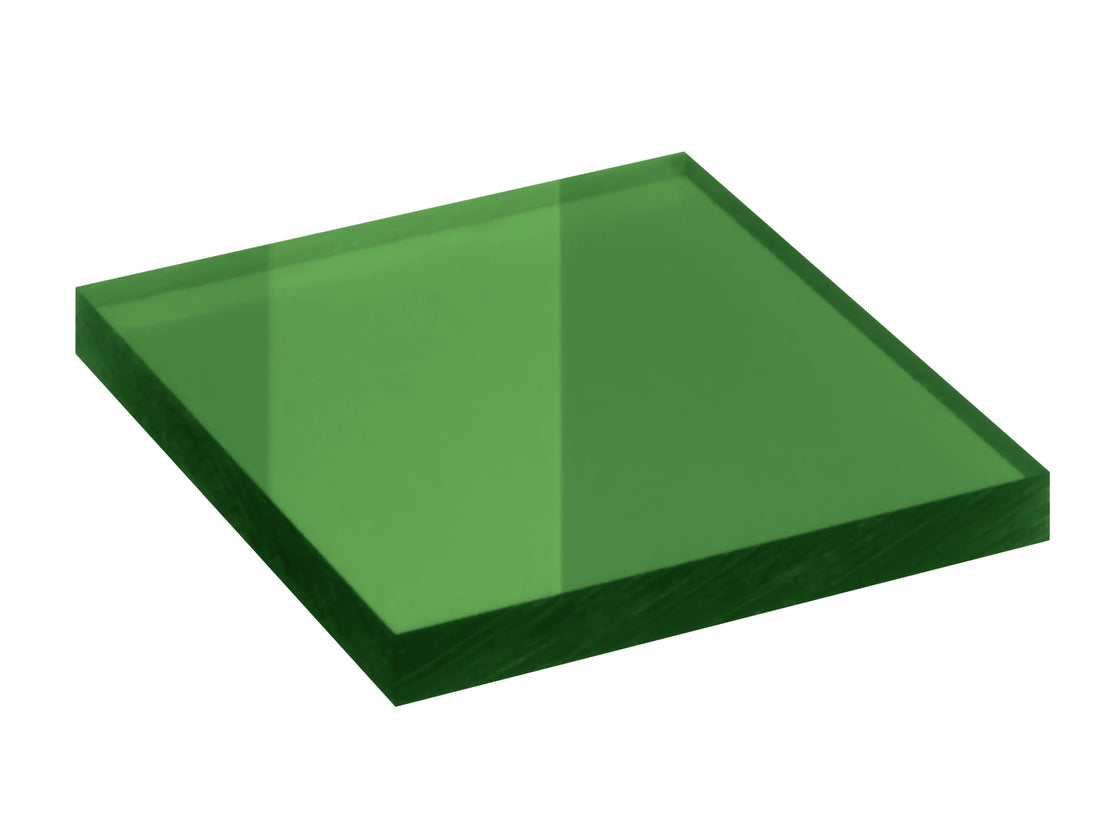

Laserschutzfenster Filter 0206 – Spezialkunststoff grün 3,5 mm – EN 12254
Zertifizierter Laserschutz von PROTECT-Laserschutz. Schutzstufen, Filter und Norm finden Sie unten im Detail.
Kompatibel mit: Excimer (193 nm) UV (248 nm) Nd:YAG 4x (266 nm) Nd:YAG 3x (355 nm) Diode (450 nm) Ti:Saphir (800 nm) Diode-Nd:YAG (800-1064 nm) Yb:YAG/Scheibe (1030 nm) Faser (976 – 1080 nm) Telecom (1320 nm)
Zertifizierte Schutzstufen
| Wellenlängenbereich | Schutzstufe |
|---|---|
| 180nm–315nm | D AB8 + IR AB3 (OD10+) |
| >315nm–370nm | DIR AB5 (OD10+) |
| >370nm–440nm | DIR AB5 (OD8+) |
| >440nm–455nm | DIR AB5 (OD6+) |
| >455nm–465nm | DIR AB5 (OD5+) |
| >465nm–475nm | DIR AB4 (OD4+) |
| >475nm–482nm | DIR AB3 (OD3+) |
| >482nm–490nm | DIR AB2 (OD2+) |
| >490nm–500nm | DIR AB1 (OD1+) |
| >620nm–720nm | DM AB1 + IR AB1Y (OD1+) |
| 720nm–760nm | DM AB2 + IR AB2Y (OD2+) |
| >760nm–790nm | DM AB3 + IR AB3Y (OD3+) |
| >790nm–820nm | DM AB4 + IR AB4Y (OD4+) |
| >820nm–837nm | DM AB5 + IR AB5Y (OD5+) |
| >837nm–855nm | DM AB6 + I AB6Y + R AB5Y (OD6+) |
| >855nm–880nm | D AB6 + I AB6Y + R AB5Y + M AB7 (OD7+) |
| >880nm–900nm | D AB6 + I AB6Y + R AB5Y + M AB8 (OD8+) |
| >900nm–1100nm | D AB6 + I AB6Y + R AB5Y + M AB9 (OD9+) |
| >1100nm–1120nm | D AB6 + I AB6Y + R AB5Y + M AB8 (OD8+) |
| >1120nm–1400nm | D AB6 + I AB6Y + R AB5Y + M AB7 (OD7+) |
| >1400nm–1800nm | D AB2 (OD3+) |
| >2250nm–2450nm | D AB2 (OD3+) |
| >2450nm–2545nm | D AB2 (OD2+) |
| >2545nm–2715nm | D AB1 (OD1+) |
| >2715nm–2730nm | D AB2 (OD2+) |
| >2730nm–3000nm | D AB2 (OD4+) |
| >9000nm–11000nm | D AB2 (OD2+) |
Technische Daten
| Filter | 0206 |
|---|---|
| VLT (sichtbare Lichttransmission) | 20 % |
| Material | Spezialkunststoff, grün |
| Dicke | 3,5 mm |
| Norm / Zertifizierung | EN 12254 |
| Artikelnummer | 100-K0206-100x200, 100-K0206-210x297, 100-K0206-915x1220 |
Alle Angaben aus den Herstellerdaten von PROTECT-Laserschutz.
Geeignet für folgende Lasertypen
- Excimer (193 nm)
- UV (248 nm)
- Nd:YAG 4x (266 nm)
- Nd:YAG 3x (355 nm)
- Diode (450 nm)
- Ti:Saphir (800 nm)
- Diode-Nd:YAG (800-1064 nm)
- Yb:YAG/Scheibe (1030 nm)
- Faser (976 – 1080 nm)
- Telecom (1320 nm)
Angaben laut Herstellerdaten. Verbindlich ist die Kennzeichnung auf dem Produkt in Verbindung mit Ihrer Gefährdungsbeurteilung.
Beschreibung
Laserschutzfenster mit Filter 0206 von PROTECT-Laserschutz – grüner Spezialkunststoff mit sehr breitem Schutz von UV bis NIR (u. a. Faser, Nd:YAG, Ti:Saphir, Scheibenlaser). Für Sichtfenster in Maschineneinhausungen, Laserkabinen und Stellwänden.
- Filter: 0206
- Material: grüner Spezialkunststoff, 3,5 mm
- Tageslichttransmission: ca. 20 %
- Schutzstufen: qualifiziert nach EN 12254 – Werte siehe Tabelle
- Größen: 100 × 200 mm, 210 × 297 mm, 915 × 1220 mm; kundenspezifische Zuschnitte auf Anfrage
Welche Schutzstufe Ihre Anwendung erfordert, ergibt sich aus der Gefährdungsbeurteilung nach OStrV / TROS Laserstrahlung (Wellenlänge, Leistung, Betriebsart, Bestrahlungsdauer).
Hersteller: PROTECT-Laserschutz GmbH. Alle Preise netto zzgl. MwSt. und Versand.
