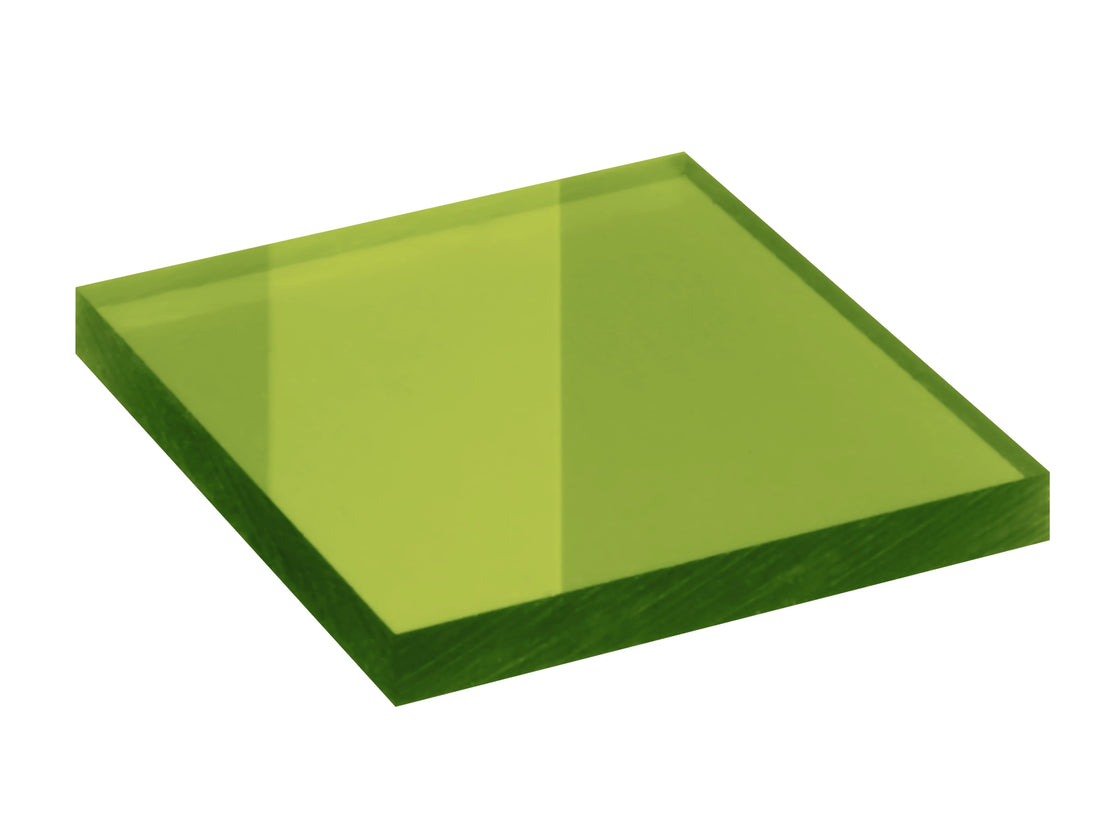

Laserschutzfenster Filter 0202 – Spezialkunststoff grün 4,0 mm – Großformat 1000 × 1800 mm
Zertifizierter Laserschutz von PROTECT-Laserschutz. Schutzstufen, Filter und Norm finden Sie unten im Detail.
Kompatibel mit: Diode (940 – 980 nm) Yb:YAG/Scheibe (1030 nm) Nd:YAG (1064 nm) Faser (976 – 1080 nm)
Zertifizierte Schutzstufen
| Wellenlängenbereich | Schutzstufe |
|---|---|
| 180nm–315nm | D AB8 + IR AB3 (OD10+) |
| >315nm–370nm | DIR AB5 (OD10+) |
| >370nm–380nm | DIR AB5 (OD7+) |
| >380nm–395nm | DIR AB5 (OD6+) |
| >395nm–440nm | DIR AB5 (OD5+) |
| >440nm–455nm | DIR AB4 (OD4+) |
| >455nm–465nm | DIR AB3 (OD3+) |
| >465nm–480nm | DIR AB2 (OD2+) |
| >480nm–495nm | DIR AB1 (OD1+) |
| >685nm–755nm | D AB1 + IR AB1Y (OD1+) |
| >755nm–800nm | D AB2 + IR AB2Y (OD2+) |
| >800nm–830nm | D AB3 + IR AB3Y (OD3+) |
| >830nm–852nm | D AB4 + IR AB4Y (OD4+) |
| >852nm–872nm | D AB5 + IR AB5Y (OD5+) |
| >872nm–892nm | D AB6 + IR AB6Y (OD6+) |
| >892nm–905nm | D AB6 + I AB7Y + R AB6Y (OD7+) |
| >905nm–930nm | D AB6 + I AB7Y + R AB6Y (OD8+) |
| >930nm–975nm | D AB6 + I AB7Y + R AB6Y (OD9+) |
| >975nm–1100nm | D AB6 + I AB7Y + R AB6Y (OD10+) |
| >1100nm–1120nm | D AB6 + I AB7Y + R AB6Y (OD9+) |
| >1120nm–1140nm | D AB6 + I AB7Y + R AB6Y (OD8+) |
| >1140nm–1155nm | D AB6 + I AB7Y + R AB6Y (OD7+) |
| >1155nm–1185nm | D AB6 + IR AB6Y (OD6+) |
| >1185nm–1215nm | D AB5 + IR AB5Y (OD5+) |
| >1215nm–1400nm | D AB4 + IR AB4Y (OD4+) |
| >1400nm–1735nm | D AB2 (OD3+) |
| >2930nm–2990nm | D AB2 (OD3+) |
| >2990nm–3000nm | D AB-1 (OD2+) |
| >9000nm–11000nm | D AB2 (OD2+) |
Technische Daten
| Filter | 0202 |
|---|---|
| VLT (sichtbare Lichttransmission) | 35 % |
| Material | Spezialkunststoff, grün |
| Dicke | 4,0 mm |
| Norm / Zertifizierung | EN 12254 |
| Artikelnummer | 100-K0202-4-1x1.8 m |
Alle Angaben aus den Herstellerdaten von PROTECT-Laserschutz.
Geeignet für folgende Lasertypen
- Diode (940 – 980 nm)
- Yb:YAG/Scheibe (1030 nm)
- Nd:YAG (1064 nm)
- Faser (976 – 1080 nm)
Angaben laut Herstellerdaten. Verbindlich ist die Kennzeichnung auf dem Produkt in Verbindung mit Ihrer Gefährdungsbeurteilung.
Beschreibung
Laserschutzfenster mit Filter 0202 von PROTECT-Laserschutz im Großformat 1000 × 1800 mm – grüner Spezialkunststoff mit breitem Schutzbereich für NIR-Anwendungen (Faser, Nd:YAG, Diode, Scheibenlaser). Für große Sichtfenster in Maschineneinhausungen, Laserkabinen und Stellwänden.
- Filter: 0202
- Material: grüner Spezialkunststoff, 4,0 mm
- Tageslichttransmission: ca. 35 %
- Schutzstufen: qualifiziert nach EN 12254 – Werte siehe Tabelle
- Größe: 1000 × 1800 mm; kundenspezifische Zuschnitte auf Anfrage
Hinweis: Der Hersteller listet für dieses Großformat einen abweichenden Schutzstufensatz gegenüber den Kleinformaten desselben Filters. Deshalb ist es als eigenes Produkt geführt.
Welche Schutzstufe Ihre Anwendung erfordert, ergibt sich aus der Gefährdungsbeurteilung nach OStrV / TROS Laserstrahlung (Wellenlänge, Leistung, Betriebsart, Bestrahlungsdauer).
Hersteller: PROTECT-Laserschutz GmbH. Alle Preise netto zzgl. MwSt. und Versand.
