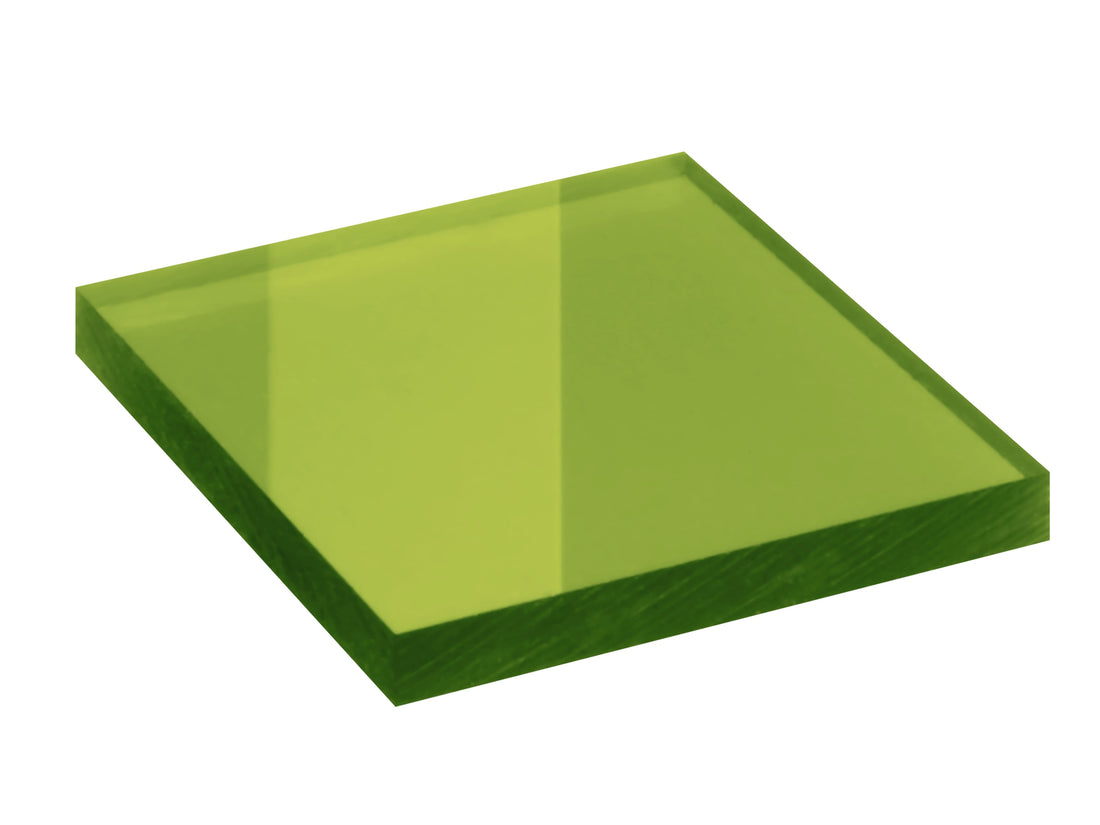

Laserschutzfenster Filter 0202 – Spezialkunststoff grün 4,0 mm – EN 12254
Zertifizierter Laserschutz von PROTECT-Laserschutz. Schutzstufen, Filter und Norm finden Sie unten im Detail.
Kompatibel mit: Diode (940 – 980 nm) Yb:YAG/Scheibe (1030 nm) Nd:YAG (1064 nm) Faser (976 – 1080 nm)
Zertifizierte Schutzstufen
| Wellenlängenbereich | Schutzstufe |
|---|---|
| 180nm–315nm | D AB8 + IR AB3 (OD10+) |
| >315nm–370nm | DIR AB5 (OD10+) |
| >370nm–380nm | DIR AB5 (OD7+) |
| >380nm–395nm | DIR AB5 (OD6+) |
| >395nm–440nm | DIR AB5 (OD5+) |
| >440nm–455nm | DIR AB4 (OD4+) |
| >455nm–465nm | DIR AB3 (OD3+) |
| >465nm–480nm | DIR AB2 (OD2+) |
| >480nm–495nm | DIR AB1 (OD1+) |
| >685nm–755nm | D AB1 + IR AB1Y (OD1+) |
| >755nm–800nm | D AB2 + IR AB2Y (OD2+) |
| >800nm–830nm | D AB3 + IR AB3Y (OD3+) |
| >830nm–852nm | D AB4 + IR AB4Y (OD4+) |
| >852nm–872nm | D AB5 + IR AB5Y (OD5+) |
| >872nm–892nm | D AB6 + IR AB6Y (OD6+) |
| >892nm–905nm | D AB6 + I AB7Y + R AB6Y (OD7+) |
| >905nm–930nm | D AB6 + I AB7Y + R AB6Y (OD8+) |
| >930nm–975nm | D AB6 + I AB7Y + R AB6Y (OD9+) |
| >975nm–1100nm | D AB6 + I AB7Y + R AB6Y (OD10+) |
| >1100nm–1120nm | D AB6 + I AB7Y + R AB6Y (OD9+) |
| >1120nm–1140nm | D AB6 + I AB7Y + R AB6Y (OD8+) |
| >1140nm–1155nm | D AB6 + I AB7Y + R AB6Y (OD7+) |
| >1155nm–1185nm | D AB6 + IR AB6Y (OD6+) |
| >1185nm–1215nm | D AB5 + IR AB5Y (OD5+) |
| >1215nm–1400nm | D AB4 + IR AB4Y (OD4+) |
| >1400nm–1735nm | D AB2 (OD3+) |
| >2930nm–2990nm | D AB2 (OD3+) |
| >2990nm–3000nm | D AB2 (OD2+) |
| >9000nm–11000nm | D AB2 (OD2+) |
Technische Daten
| Filter | 0202 |
|---|---|
| VLT (sichtbare Lichttransmission) | 35 % |
| Material | Spezialkunststoff, grün |
| Dicke | 4,0 mm |
| Norm / Zertifizierung | EN 12254 |
| Artikelnummer | 100-K0202-4-100x200, 100-K0202-4-210x297, 100-K0202-4-810x950 |
Alle Angaben aus den Herstellerdaten von PROTECT-Laserschutz.
Geeignet für folgende Lasertypen
- Diode (940 – 980 nm)
- Yb:YAG/Scheibe (1030 nm)
- Nd:YAG (1064 nm)
- Faser (976 – 1080 nm)
Angaben laut Herstellerdaten. Verbindlich ist die Kennzeichnung auf dem Produkt in Verbindung mit Ihrer Gefährdungsbeurteilung.
Beschreibung
Laserschutzfenster mit Filter 0202 von PROTECT-Laserschutz – grüner Spezialkunststoff, breiter Schutzbereich für NIR-Anwendungen (Faser, Nd:YAG, Diode, Scheibenlaser). Für Sichtfenster in Maschineneinhausungen, Laserkabinen und Stellwänden beim Laserschweißen, Laserreinigen und Laserschneiden.
- Filter: 0202
- Material: grüner Spezialkunststoff, 4,0 mm
- Tageslichttransmission: ca. 35 %
- Schutzstufen: qualifiziert nach EN 12254 – Werte siehe Tabelle
- Größen: 100 × 200 mm, 210 × 297 mm, 810 × 950 mm; kundenspezifische Zuschnitte auf Anfrage
Hinweis: Das Großformat 1000 × 1800 mm dieses Filters wird vom Hersteller mit einem abweichenden Schutzstufensatz gelistet und ist als eigenes Produkt geführt.
Welche Schutzstufe Ihre Anwendung erfordert, ergibt sich aus der Gefährdungsbeurteilung nach OStrV / TROS Laserstrahlung (Wellenlänge, Leistung, Betriebsart, Bestrahlungsdauer).
Hersteller: PROTECT-Laserschutz GmbH. Alle Preise netto zzgl. MwSt. und Versand.
