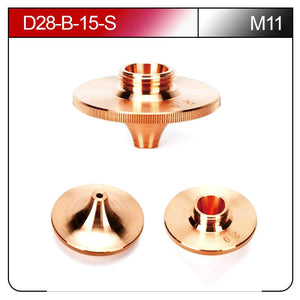

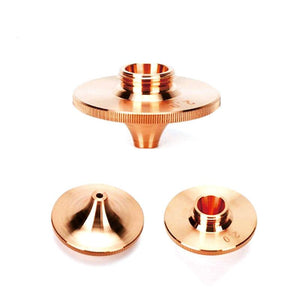

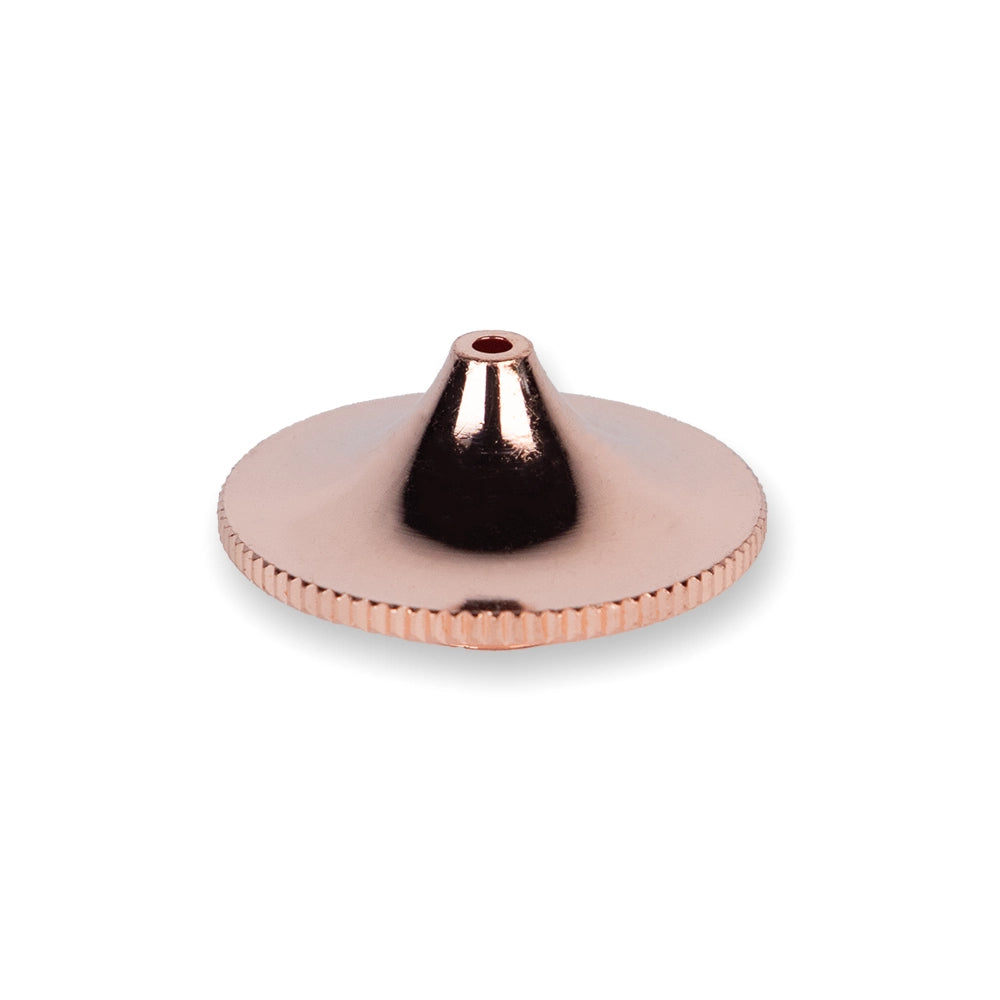

Laser-Schneiddüse Single D28-B-15-S M11

Schneiddüse für Faserlaser-Schneidköpfe. Die Düse bündelt das Schneidgas koaxial zum Strahl und treibt die Schmelze aus dem Schnittspalt aus; gleichzeitig ist sie Teil des kapazitiven Abstandssensors und bestimmt dessen Messsignal mit. Als Einfachdüse (Single) erzeugt sie einen kompakten Gasstrahl und wird vorwiegend für dünne bis mittlere Blechstärken und hohe Vorschübe eingesetzt. Der Bohrungsdurchmesser wird über die Variante gewählt und richtet sich nach Blechstärke und Schneidgas.

Kompatibilität

Passend für folgende Köpfe laut Herstellerangabe:

• RayTools / Precitec – Schneidköpfe mit Düsenaufnahme D28 / M11
• Han's Laser – Schneidköpfe D27/D28, H15, M11

Die Liste ist eine Zuordnung nach Aufnahme und Bauform, keine Freigabe des Kopfherstellers. Prüfen Sie die Passung am eingebauten Teil.

Anwendung

• Schmelzschneiden mit Stickstoff an Edelstahl und Aluminium
• Brennschneiden mit Sauerstoff an Baustahl
• Kleine Bohrungen für dünne Bleche und hohe Vorschübe, große Bohrungen für dicke Bleche und hohe Gasmengen
• Bevorratung mehrerer Bohrungsgrößen als Verbrauchsteil in der Fertigung

Verschleiß und Austausch

• Bohrung unrund, aufgeweitet oder ausgebrochen (Sichtprüfung, bei kleinen Bohrungen mit Lupe)
• Schmelze- und Spritzeranhaftungen am Düsenmund oder an der Stirnfläche
• Einbrände, Riefen oder Verfärbungen an der Düsenspitze nach Kontakt mit dem Blech
• Kapazitive Abstandsregelung lässt sich nicht mehr kalibrieren, driftet oder springt
• Gratbildung, schräge oder einseitige Schnittkante bei unveränderten Parametern

Fachlicher Hintergrund: Eine unrunde oder verschmutzte Bohrung macht den Gasstrahl asymmetrisch. Die Schmelze wird dann nicht mehr gleichmäßig nach unten ausgetrieben, es entsteht Grat, und bei dickeren Blechen reißt der Schnitt ab. Hinzu kommt die zweite Funktion der Düse: Sie bildet zusammen mit dem Blech den Kondensator der kapazitiven Höhenregelung. Anhaftungen verändern die gemessene Kapazität, die Regelung wird ungenau und der Kopf kann bis auf das Blech zustellen. Eine verschlissene Düse kostet damit nicht nur Schnittqualität, sondern gefährdet Schutzglas und Schneidkopf.

Lieferumfang

• 1 Schneiddüse, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
