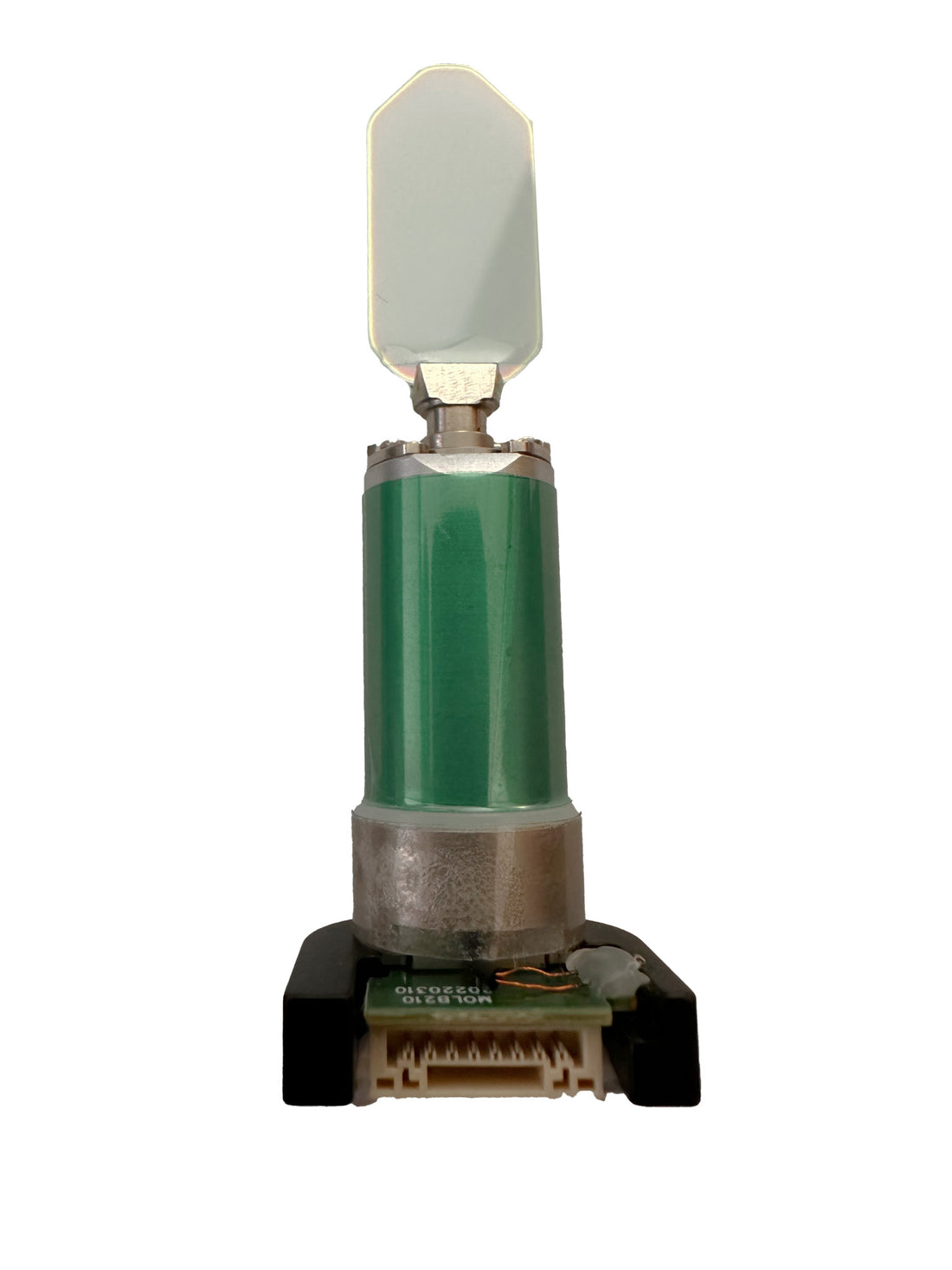

Galvometer-Scanspiegel kompatibel mit Maxphotonics (THEO) Laserschweiss Geräte

Galvanometer-Scanspiegel für Laserschweiß- bzw. Beschriftungssysteme, laut Artikelbezeichnung für Max Photonics / THEO-Geräte. Der Spiegel sitzt auf der Welle des Galvo-Antriebs und lenkt den Strahl ab; seine Reflexionsschicht und seine Planheit bestimmen mit, wie viel Leistung am Werkstück ankommt und wie sauber der Fokus bleibt.

Kompatibilität

Laut Artikelbezeichnung für Max Photonics / THEO. Spiegel sind bauform- und beschichtungsspezifisch; vergleichen Sie Abmessungen und Einbaulage mit dem ausgebauten Teil, bevor Sie bestellen.

Anwendung

• Ersatz nach Einbränden oder Belagbildung auf der Spiegelfläche
• Wiederherstellen der ursprünglichen Leistung am Werkstück nach einem Optikschaden
• Bevorratung als Ersatzteil für die Strahlführung

Verschleiß und Austausch

• Matte Stellen, Verfärbungen oder Einbrände auf der Spiegelfläche
• Kratzer oder Abplatzungen in der Reflexionsschicht
• Leistung am Werkstück sinkt, obwohl die Laserquelle die eingestellte Leistung liefert
• Spiegelträger wird auffällig warm

Fachlicher Hintergrund: Reflexionsschichten erreichen sehr hohe Reflexionsgrade – der kleine verbleibende Absorptionsanteil ist bei kW-Leistungen aber immer noch erheblich und muss über den Spiegelträger abgeführt werden. Setzt sich Staub oder Rauch auf der Fläche ab oder ist die Schicht beschädigt, steigt die Absorption lokal an. Der Spiegel verzieht sich thermisch, der Strahl wird aberriert und der Fokus verschlechtert sich; im Extremfall brennt die Schicht durch. Spiegelflächen deshalb nie trocken abreiben und bei ersten matten Stellen tauschen.

Lieferumfang

• 1 Spiegel, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
