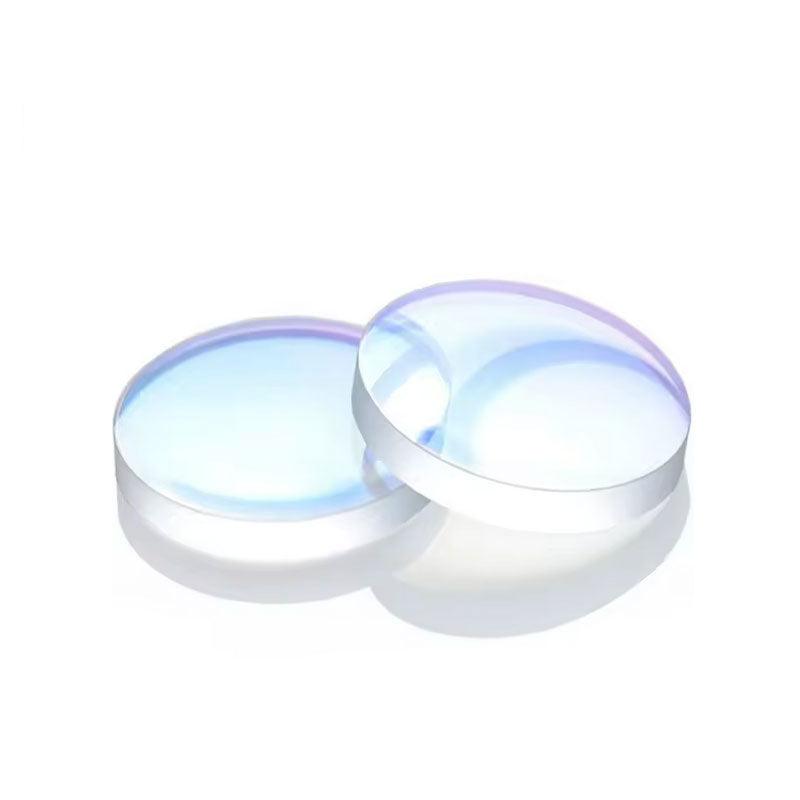

Fokussierlinse Ø 20 × 4,5 mm, F400 – SUP23T

Fokussierlinse für Faserlaser-Bearbeitungsköpfe mit Brennweite F400. Sie bündelt den kollimierten Strahl auf den Bearbeitungspunkt. Die Brennweite bestimmt Fokusdurchmesser, Tiefenschärfe und Arbeitsabstand und muss zur Kopfmechanik und zum Prozess passen.

Kompatibilität

Passend für folgende Köpfe laut Herstellerangabe:

• SUP / SuperLaserCut – SUP20T, SUP21T, SUP23T

Die Liste ist eine Zuordnung nach Aufnahme und Bauform, keine Freigabe des Kopfherstellers. Prüfen Sie die Passung am eingebauten Teil.

Anwendung

• Ersatz nach Optikschaden durch Spritzer, Einbrände oder Rauchbelag
• Wechsel der Brennweite, sofern die Kopfmechanik das zulässt (andere Fokusgröße, anderer Arbeitsabstand)
• Bevorratung als kritisches Ersatzteil – ohne Fokussierlinse steht der Kopf

Verschleiß und Austausch

• Belag oder Schleier auf einer Linsenfläche, der sich mit Optikreinigung nicht entfernen lässt
• Einbrände, Punktdefekte oder Kratzer in der Antireflexbeschichtung
• Einschweißtiefe bzw. Schnittleistung nimmt über die Schicht ab, obwohl die Parameter gleich bleiben
• Kopf wird auffällig warm, obwohl Kühlung, Gas und Schutzglas in Ordnung sind
• Fokuslage lässt sich nicht mehr reproduzierbar einstellen

Fachlicher Hintergrund: Die Antireflexbeschichtung hält die Absorption normalerweise sehr gering. Ist die Fläche belegt oder die Schicht beschädigt, absorbiert die Linse an dieser Stelle Strahlung. Das Glas erwärmt sich, seine Brechzahl ändert sich mit der Temperatur, und die Linse wirkt faktisch stärker – der Fokus wandert nach oben (thermal lensing). In der Praxis zeigt sich das als abnehmende Einschweißtiefe oder als Schnitt, der erst nach längerer Laufzeit abreißt. Der Effekt verstärkt sich selbst, weil eine wärmere Linse mehr absorbiert. Wer beim ersten Belag tauscht, verhindert den Totalschaden der Optik.

Lieferumfang

• 1 Fokussierlinse, sofern in der Variantenbezeichnung nicht anders angegeben

Bestellhinweis

Vergleichen Sie Maße und Aufnahme vor der Bestellung mit dem eingebauten Teil. Wenn Sie unsicher sind, hilft der Laserteilefinder weiter, oder Sie senden uns ein Foto des Altteils über den Foto-Check.
