BD-C2010 3kW-12kW Faserlaser-Schneidanlage

Lieferung per Spedition

Diese schwere Maschine wird nach individueller Absprache per Spedition geliefert. Versandkosten und Liefertermin werden vorab im Angebot vereinbart. Paketpauschalen, Versandfreigrenzen und Standardlieferzeiten gelten für diese Speditionslieferung nicht.

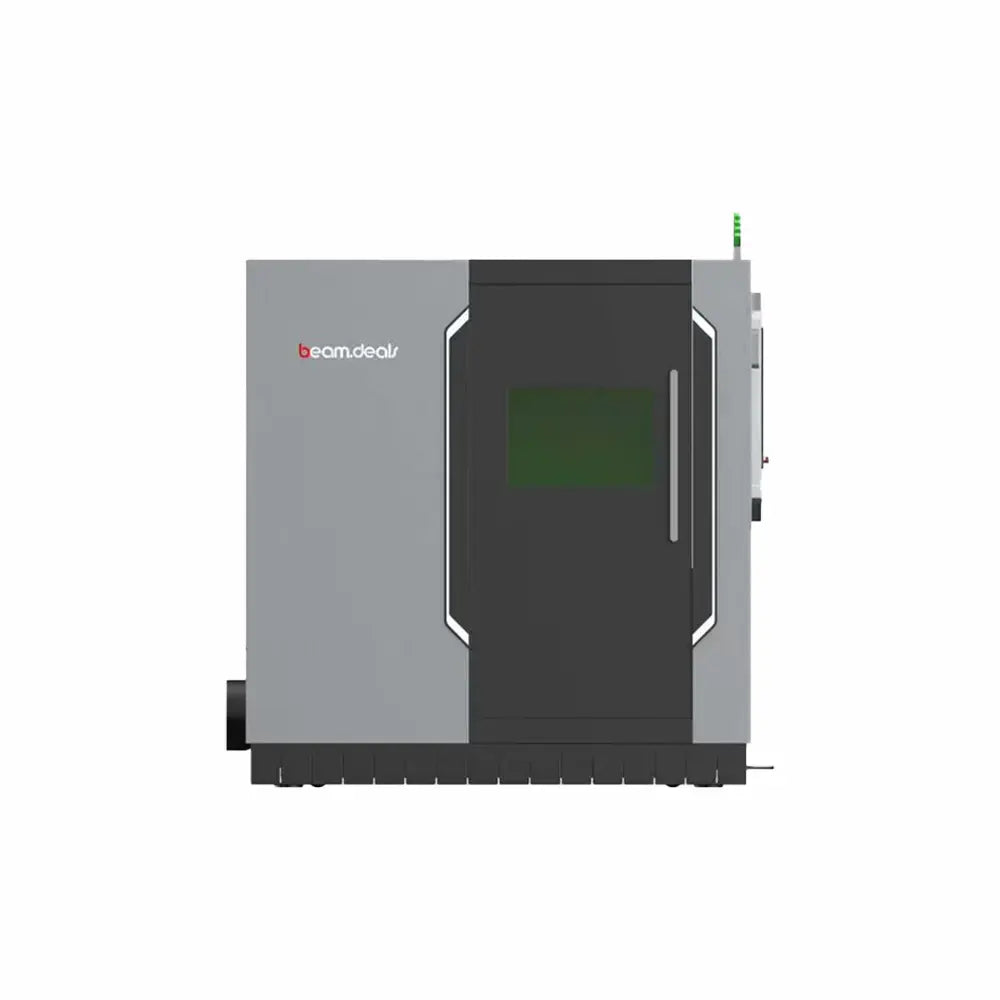

Die BD-C2010 ist eine CNC-gesteuerte Faserlaser-Schneidanlage für Blech mit einem Arbeitsbereich von 2000 × 1000 mm. Kernkomponenten sind eine Raycus-Faserlaserquelle, ein BLT-Schneidkopf, eine FSCUT-Steuerung mit CypCut-Software und ein Industrie-Wasserkühler. Die Anlage ist als kompakte Standmaschine ausgeführt und richtet sich an Betriebe mit begrenzter Aufstellfläche.

Leistungsvarianten

Die BD-C2010 wird mit 3 kW (Raycus 3000S), 6 kW (Raycus 6000S bzw. 6000SF) oder 12 kW (Raycus 12000S) konfiguriert. Steuerung und Schneidkopf werden auf die Leistungsklasse abgestimmt: FSCUT2000E, FSCUT4000E oder FSCUT6000E in Verbindung mit BLT310, BLT421 oder BLT441.

Die Laserleistung bestimmt vor allem die maximal schneidbare Blechdicke und die Schnittgeschwindigkeit in dünnen bis mittleren Blechen. Höhere Leistung bedeutet nicht automatisch höhere Genauigkeit, sondern größeren Dickenbereich und kürzere Taktzeiten. Welche Leistungsklasse zu Ihrem Teilespektrum passt, klären wir vor der Bestellung mit Ihnen.

Einsatzgebiete

• Blechzuschnitt im Metallbau und Maschinenbau
• Lohnfertigung mit kleineren und mittleren Blechformaten
• Prototypen- und Kleinserienfertigung
• Werkstätten mit begrenzter Aufstellfläche

Ausstattung

• Arbeitsbereich 2000 × 1000 mm; Verfahrwege X 2060 mm, Y 1050 mm, Z 160 mm
• Raycus-Faserlaserquelle, Wellenlänge ca. 1080 nm
• Positioniergenauigkeit X/Y 0,02 mm
• Maximale Beschleunigung 1,2 G, Leerfahrgeschwindigkeit bis 80 m/min
• Tisch-Tragfähigkeit 400 kg
• FSCUT-Steuerung mit CypCut bzw. CypCutE: Konturoptimierung, Micro-Joints, FlyCut
• HIWIN-Linearführungen, HCFA-Servomotoren, Schaltschrankkomponenten von Schneider Electric
• Industrie-Wasserkühler (Hanli), passend zur Leistungsklasse
• Abmessungen ca. 4000 × 2000 × 2130 mm, Gewicht ca. 3000 kg

Lieferumfang

• Schneidanlage BD-C2010 mit Maschinenbett und Schneidtisch
• Raycus-Faserlaserquelle in der gewählten Leistungsklasse
• BLT-Schneidkopf
• FSCUT-Steuerung inklusive CypCut-Software
• Industrie-Wasserkühler
• Dokumentation, Einweisung und Inbetriebnahme

Der verbindliche Lieferumfang ergibt sich aus dem Angebot.

Betriebsvoraussetzungen

Planen Sie eine Aufstellfläche von mindestens der Maschinengröße (ca. 4000 × 2000 mm) zuzüglich Bedien- und Wartungsfreiraum sowie Platz für Kühler und Absaugung ein. Der Hallenboden muss das Maschinengewicht von ca. 3000 kg tragen. Benötigt werden ein Drehstromanschluss, ein Wasserkühlkreis über den mitgelieferten Industrie-Kühler, Druckluft sowie die Schneidgase Sauerstoff und Stickstoff. Beim Laserschneiden entstehen Rauch und Partikel: Eine Absaugung mit geeigneter Filterstufe ist erforderlich. Die konkreten Anschlusswerte entnehmen Sie bitte der Maschinendokumentation; wir stimmen sie vor der Lieferung mit Ihnen ab.

Verschleißteile

Regelmäßig zu tauschen sind das Schutzglas im Schneidkopf, die Schneiddüsen und der Keramikring bzw. Isolator der Düsenaufnahme. Hinzu kommen Dichtringe und, je nach Nutzung, Kollimations- und Fokussierlinsen. Passende Verschleiß- und Ersatzteile für BLT-Schneidköpfe führen wir lagernd. Wenn Sie unsicher sind, welches Teil in Ihrem Kopf verbaut ist, senden Sie uns ein Foto über den Foto-Check.

Service, Schulung und Beratung

Wir beraten Sie zur Auslegung der Anlage anhand Ihres Teilespektrums, übernehmen Inbetriebnahme und Einweisung vor Ort und schulen Ihr Bedienpersonal einschließlich Laserschutz. Wartung, Ersatzteilversorgung und technischen Support erhalten Sie aus einer Hand. Zu Finanzierung, Leasing und Mietkauf beraten wir Sie auf Anfrage.

Sicherheit

Die verbaute Faserlaserquelle ist ein Laser der Klasse 4. Solange Ihnen keine Konformitätserklärung mit einer niedrigeren Klassifizierung der Gesamtanlage vorliegt, gehen Sie von den Schutzanforderungen der Klasse 4 aus: abgegrenzter Laserbereich, unterwiesenes Personal, persönliche Schutzausrüstung einschließlich geeigneter Laserschutzbrille. Als Betreiber sind Sie zur Gefährdungsbeurteilung und zur Bestellung eines Laserschutzbeauftragten verpflichtet. Die verbindliche Laserklasse der Anlage entnehmen Sie dem Typenschild und der Konformitätserklärung. Informationen und Vorlagen finden Sie auf unserer Sicherheitsseite.

Laserklasse 4: Betrieb nur im kontrollierten Laserbereich, durch unterwiesenes Personal, mit geeigneter Laserschutzbrille für den jeweiligen Wellenlängenbereich und passenden Schutzmaßnahmen. Vorlagen und Dokumente finden Sie auf unserer Sicherheitsseite.
